ال‌ای‌دی پاور ۱ وات مهتابی

ال‌ای‌دی پاور ۱ وات مهتابی برای ساخت مجموعه‌های روشنایی

ال‌ای‌دی پاور ۱ وات مهتابی یک قطعه نورده برای نصب روی PCB و استفاده در مدارهای روشنایی است. این مدل نور سفید مهتابی با دمای رنگ ۶۰۰۰ تا ۶۵۰۰ کلوین دارد و با توان ۱ وات و نوردهی زیاد معرفی شده است. ولتاژ کاری این مدل سفید، ۳٫۲ ولت و جریان نامی آن ۳۵۰ میلی‌آمپر است.

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه برای لحیم‌کاری و اتصال به PCB دارد. زاویه تابش ۱۲۰ درجه، مشخصه دیگری برای انتخاب این قطعه در طراحی روشنایی است.

جدول مشخصات فنی

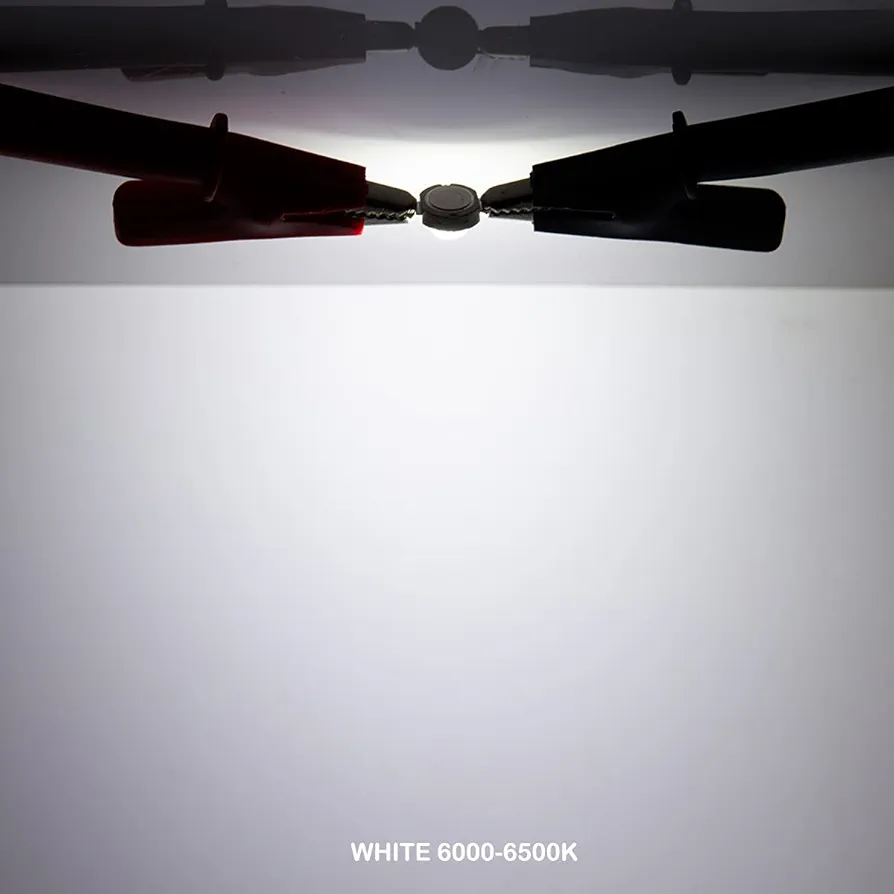

نور مهتابی ۶۰۰۰ تا ۶۵۰۰ کلوین

نور این محصول سفید مهتابی است و برای انتخاب در پروژه‌هایی کاربرد دارد که ظاهر سفید و سرد روشنایی مدنظر باشد. هنگام استفاده از چند ال‌ای‌دی در یک مجموعه، رنگ نور قطعات را با یکدیگر هماهنگ کنید. در تعمیر یک چراغ نیز مشخصه مهتابی و دمای رنگ قطعه جدید را با بخش‌های باقی‌مانده مقایسه کنید.

برای انتخاب ال‌ای‌دی پاور ۱ وات مهتابی، توان و رنگ نور را همراه با روش پخش نور بررسی کنید. در یک چراغ کامل، نحوه قرارگیری قطعات، پوشش چراغ و اجزای نوری هم در نتیجه نهایی نقش دارند. این محصول قطعه‌ای برای مونتاژ در مجموعه است و می‌توانید آن را متناسب با طراحی مدار و قاب انتخاب کنید.

زاویه تابش ۱۲۰ درجه و امکان انتخاب لنز

زاویه تابش اعلام‌شده برای این مدل ۱۲۰ درجه است. این مشخصه در بررسی نحوه پخش نور و جای‌گذاری ال‌ای‌دی‌ها روی برد کاربرد دارد. در پروژه‌ای با چند قطعه، فاصله و موقعیت نصب را با فرم قاب و سطحی که باید روشن شود هماهنگ کنید تا چیدمان قطعات از ابتدا مشخص باشد.

در صورت نیاز به استفاده از لنز، مدلی را انتخاب کنید که با ابعاد و ساختار همین ال‌ای‌دی سازگار باشد. لنز و نگهدارنده آن باید فضای نصب مناسب داشته باشند و بر پایه‌ها یا بدنه قطعه فشار وارد نکنند. لنز به‌عنوان قطعه جانبی جداگانه بررسی می‌شود و همراه‌بودن آن با این محصول اعلام نشده است.

تغذیه ال‌ای‌دی پاور ۱ وات مهتابی

ولتاژ کاری این مدل سفید ۳٫۲ ولت است. جریان کاری در بازه ۳۰۰ تا ۳۵۰ میلی‌آمپر قرار دارد و مقدار نامی آن ۳۵۰ میلی‌آمپر است. برای راه‌اندازی، از درایور جریان ثابت یا مدار کنترل جریان متناسب با مشخصات قطعه استفاده کنید و جریان خروجی را در محدوده مجاز همین ال‌ای‌دی نگه دارید.

اگر چند قطعه در یک مدار قرار می‌گیرند، تغذیه را بر اساس ساختار کامل مدار انتخاب کنید. ولتاژ و جریان موردنیاز مجموعه به نحوه اتصال قطعات وابسته است؛ بنابراین مشخصات یک ال‌ای‌دی را به‌تنهایی مبنای انتخاب منبع تغذیه کل مجموعه قرار ندهید. پیش از سیم‌کشی، طرح اتصال و قطب‌های مثبت و منفی را مشخص کنید.

نصب روی PCB و توجه به انتقال حرارت

دو پایه ال‌ای‌دی پاور ۱ وات مهتابی برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. برد و محل نصب را متناسب با قطعه آماده کنید و هنگام مونتاژ، قطب‌ها و کیفیت اتصال را بررسی کنید. برای کار روی مدار، برق را قطع کنید و لحیم‌کاری را با ابزار و روش مناسب قطعات الکترونیکی انجام دهید.

در طراحی مجموعه، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. انتخاب PCB و شیوه نصب باید با توان و شرایط کار مدار هماهنگ باشد. قطعه را ثابت نصب کنید و فضای لازم برای پایه‌ها، سیم‌ها و اجزای نوری را حفظ کنید تا مجموعه برای بررسی و سرویس نیز قابل دسترسی باشد.

کاربرد در لامپ، تابلو و پروژه‌های الکترونیکی

از این پاور LED می‌توان در ساخت لامپ‌های LED، روشنایی تزئینی، نورپردازی ویترین، تابلو و پروژه‌های الکترونیکی استفاده کرد. در تجهیزات صنعتی نیز کاربرد آن به‌عنوان بخشی از یک مجموعه روشنایی طراحی‌شده مطرح است. تعداد قطعات و مدار تغذیه را متناسب با نیاز پروژه، فضای نصب و روش دفع حرارت انتخاب کنید.

پرسش‌های رایج

ولتاژ کاری این مدل مهتابی چقدر است؟

ولتاژ کاری این مدل سفید ۳٫۲ ولت است و جریان نامی آن ۳۵۰ میلی‌آمپر است. تغذیه باید با کنترل جریان مناسب انتخاب شود.

آیا می‌توان روی این قطعه لنز نصب کرد؟

بله، با انتخاب لنز و نگهدارنده سازگار می‌توان از آن استفاده کرد. این قطعات جانبی باید جداگانه از نظر ابعاد و روش نصب بررسی شوند.

این محصول برای نصب روی برد مناسب است؟

ال‌ای‌دی پاور ۱ وات مهتابی دو پایه قابل لحیم‌کاری برای اتصال به PCB دارد. در مونتاژ، سازگاری برد، قطب‌ها و انتقال حرارت را رعایت کنید.
