محافظ پشت کنتوری 63 آمپر یک راهکار حرفهای برای حفاظت از برق ساختمان و تجهیزات حساس است که بهصورت ریلی (DIN Rail) داخل تابلو برق نصب میشود و نقش یک محافظ مرکزی را برای کل مصرفکنندههای تکفاز ایفا میکند. این دستگاه با پایش لحظهای ولتاژ، در صورت افزایش ولتاژ یا افت ولتاژ از محدوده مجاز، خروجی را قطع کرده و پس از بازگشت شرایط به حالت نرمال، با تاخیر قابل تنظیم دوباره وصل میکند. نتیجه؟ کاهش ریسک سوختن وسایل برقی، افزایش ایمنی و جلوگیری از خسارتهای ناشی از نوسانات برق شهر.
در محافظ پشت کنتوری 63 آمپر شما میتوانید پارامترهای کلیدی مانند حد بالای ولتاژ (Over Voltage)، حد پایین ولتاژ (Under Voltage)، زمان قطع و زمان تاخیر در وصل مجدد را تنظیم کنید تا دقیقاً مطابق شرایط منطقه و نوع مصرف (خانگی، کارگاهی، موتورهای تکفاز، کمپرسور، دستگاههای حساس و…) عمل کند. وجود نمایشگر روی پنل، کنترل وضعیت و بررسی ولتاژ را سریع و شفاف میکند و به شما اجازه میدهد بدون حدس و گمان، تنظیمات را مدیریت کنید.
این محافظ برای استفاده خانگی (بهعنوان محافظ مرکزی داخل جعبه فیوز)، صنعتی تکفاز (ماشینآلات، CNC، لیزر، کمپرسور) و کشاورزی (پمپهای تکفاز و سیستمهای آبیاری) کاربرد بالایی دارد. پیشنهاد میشود برای عملکرد ایمنتر، قبل از این دستگاه از فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود و نصب توسط فرد متخصص انجام گردد.
مشخصات فنی محافظ پشت کنتوری 63 آمپر
- جریان نامی: 63 آمپر
- حفاظت اضافهجریان: طبق مشخصات دستگاه (در برخی نسخهها/تنظیمات تا 32 آمپر سلفی)
- محدوده اضافه ولتاژ (Over Voltage): 230 تا 300 ولت (قابل تنظیم)
- محدوده افت ولتاژ (Under Voltage): 140 تا 210 ولت (قابل تنظیم)
- زمان عملکرد قطع: 0.1 تا 30 ثانیه (قابل تنظیم)
- زمان بازیابی/وصل مجدد: 1 تا 500 ثانیه (قابل تنظیم)
- دقت اندازهگیری ولتاژ: کمتر از 1%
- مصرف داخلی: کمتر از 2 وات
- فرکانس کاری: 50/60 هرتز
- زمان پاسخ سریع: کمتر از 300 میلیثانیه
- دمای کاری: -30 تا +70 درجه سانتیگراد
- درجه حفاظت: IP40 پنل جلو / IP20 ترمینالها
- نوع نصب: ریلی (DIN Rail)
مزایا و نقاط قوت
- ✅ محافظت مرکزی از کل مدار تکفاز (جایگزین چند محافظ پریزی)
- ✅ تنظیم دقیق حدود ولتاژ و زمانها مطابق شرایط برق منطقه
- ✅ کاهش ریسک آسیب به وسایل برقی در نوسان و قطعووصل برق
- ✅ نصب تابلوئی تمیز، حرفهای و مناسب ساختمان/کارگاه
- ✅ نمایشگر و کنترل آسان پارامترها
راهنمای نصب (خلاصه و کاربردی)
- ⚠ نصب و تنظیمات توسط فرد متخصص انجام شود.
- ⚠ قبل از دستگاه از فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده کنید.
- 🔧 فاز ورودی به ترمینال L و نول ورودی به N متصل شود؛ خروجیها به شمش نول و ورودی فیوزهای مینیاتوری تابلو هدایت شوند.
- 🔧 برای سیمکشی از سرسیم استاندارد استفاده کنید و اتصالات را کاملاً محکم ببندید (شل بودن اتصال = گرما و خطر آتشسوزی).
اگر دنبال یک محافظ مرکزی واقعی برای تابلو برق هستید، محافظ پشت کنتوری 63 آمپر یکی از بهترین انتخابها برای کاهش خسارتهای ناشی از نوسان برق و افزایش ایمنی تجهیزات است.
|
پارامتر
|
شرح
|
دامنه
|
پیش فرض
|
توضیحات
|
|---|---|---|---|---|
|
|
|
|
|
|
|
t
|
زمان راه اندازی اولیه
|
1 … 500 ثانیه
|
60
|
جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند
|
|
U1
|
میزان اضافه ولتاژ
|
230 … 300 ولت
|
250
|
میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد
|
|
tU1
|
زمان عملکرد قطع اضافه ولتاژ
|
0.1 … 30 ثانیه
|
0.1
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود
|
|
U2
|
مقدار ریکاوری اضافه ولتاژ
|
225 … 295 ولت
|
245
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود
|
|
tU2
|
زمان تاخیر در وصل اضافه ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
U3
|
میزان افت ولتاژ
|
140 … 210 ولت
|
180
|
میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد
|
|
tU3
|
زمان عملکرد قطع افت ولتاژ
|
0.1 … 30 ثانیه
|
3
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .
|
|
U4
|
مقدار ریکاوری افت ولتاژ
|
145 … 215 ولت
|
185
|
به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود
|
|
tU4
|
زمان تاخیر در وصل افت ولتاژ
|
1 … 500 ثانیه
|
60
|
به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود
|
|
Uc
|
کالیبره ولتاژ
|
-9.5 … +9.5درصد
|
%
|
این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید
|
انواع حفاظت
قابلیتها
موارد کاربرد محافظ ولتاژ تک فاز
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
جدول مشخصات محافظ ولتاژ تک فاز JBH
|
پارامتر ها
|
رنج جریانی
|
کد کالا
|
نام محصول
|
شکل
|
|---|---|---|---|---|
|
|
|
|
|
|
|
Over voltage: 230-300V
Under voltage: 140-210V Action time: 0.1-30 Sec Recovery time: 1-500 Sec |
63A
|
P22063A1
|
VP
Voltage Protector |
 |
مشخصات فنی محافظ ولتاژ تک فاز
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Voltage supply: 230…400 Vac
|
|
2
|
operating temperature: -30 … 70 Celsius
|
|
3
|
frequency : 50Hz/60Hz
|
|
4
|
Power Consumption : < 2W
|
|
5
|
electrical life: 100.000 times
|
|
6
|
Mechanical life: 1.000.000 times
|
|
7
|
surge protection capacity: 175 Joules
|
|
8
|
Max current / Spike voltage: 6000A/1.5KV
|
|
9
|
voltage measuring accuracy : <1%
|
|
10
|
rated insulation voltage: 600 Vac
|
|
11
|
protection deegre: IP40 for front panel & IP20 for terminals
|
|
12
|
pollution degree: 3
|
|
13
|
operation position :any
|
|
14
|
over voltage category: III
|
|
15
|
Install way: DIN-rail mounting
|
|
16
|
Efficiency : 97%
|
|
17
|
Warranty : 3 years
|
|
18
|
Altitude above sea: no more than 2000 m
|
|
19
|
humidity : <90%
|
|
20
|
category : AC7-a
|
|
21
|
action time: <300ms
|
طریقه نصب محافظ ولتاژ تک فاز

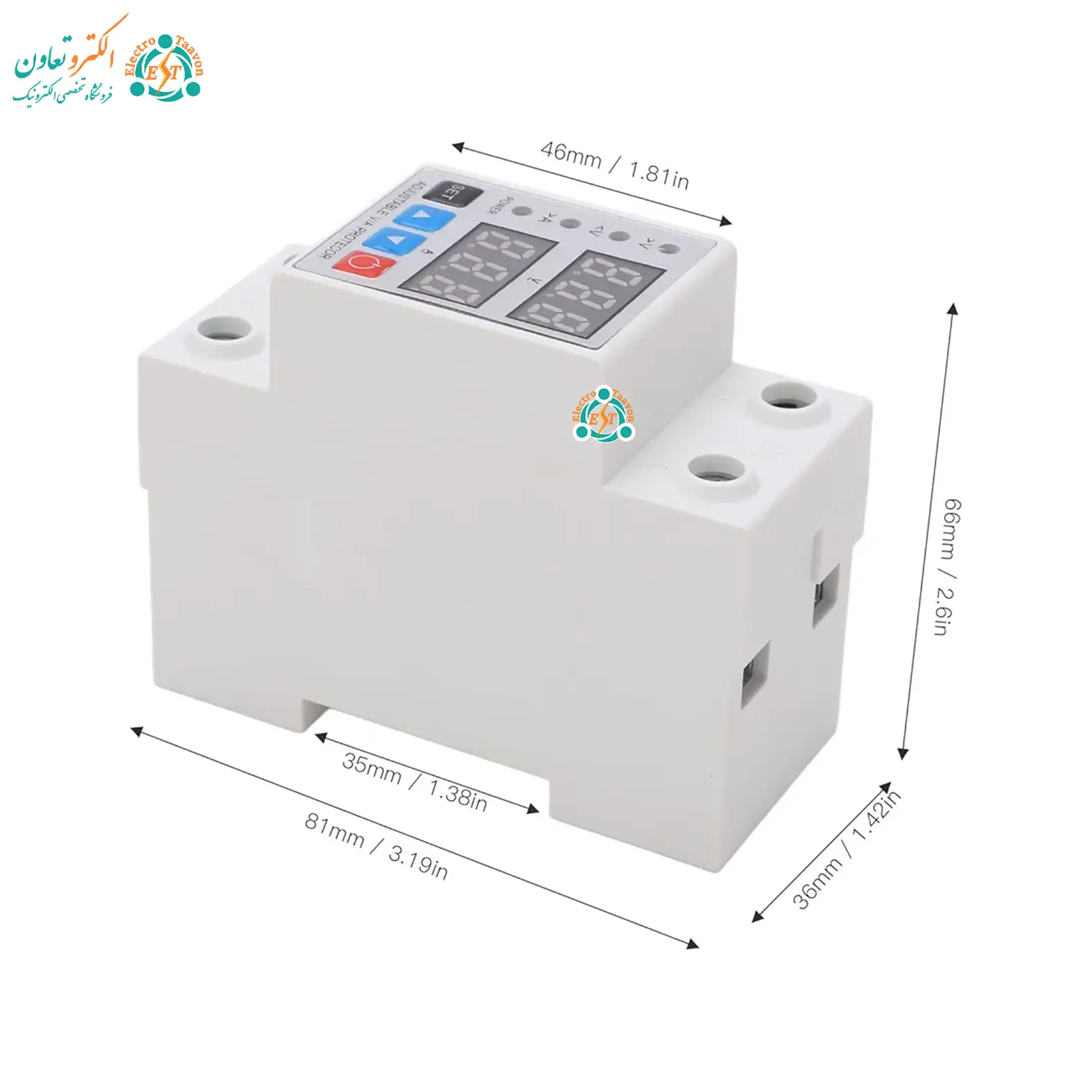

ابعاد دستگاه محافظ ولتاژ تک فاز

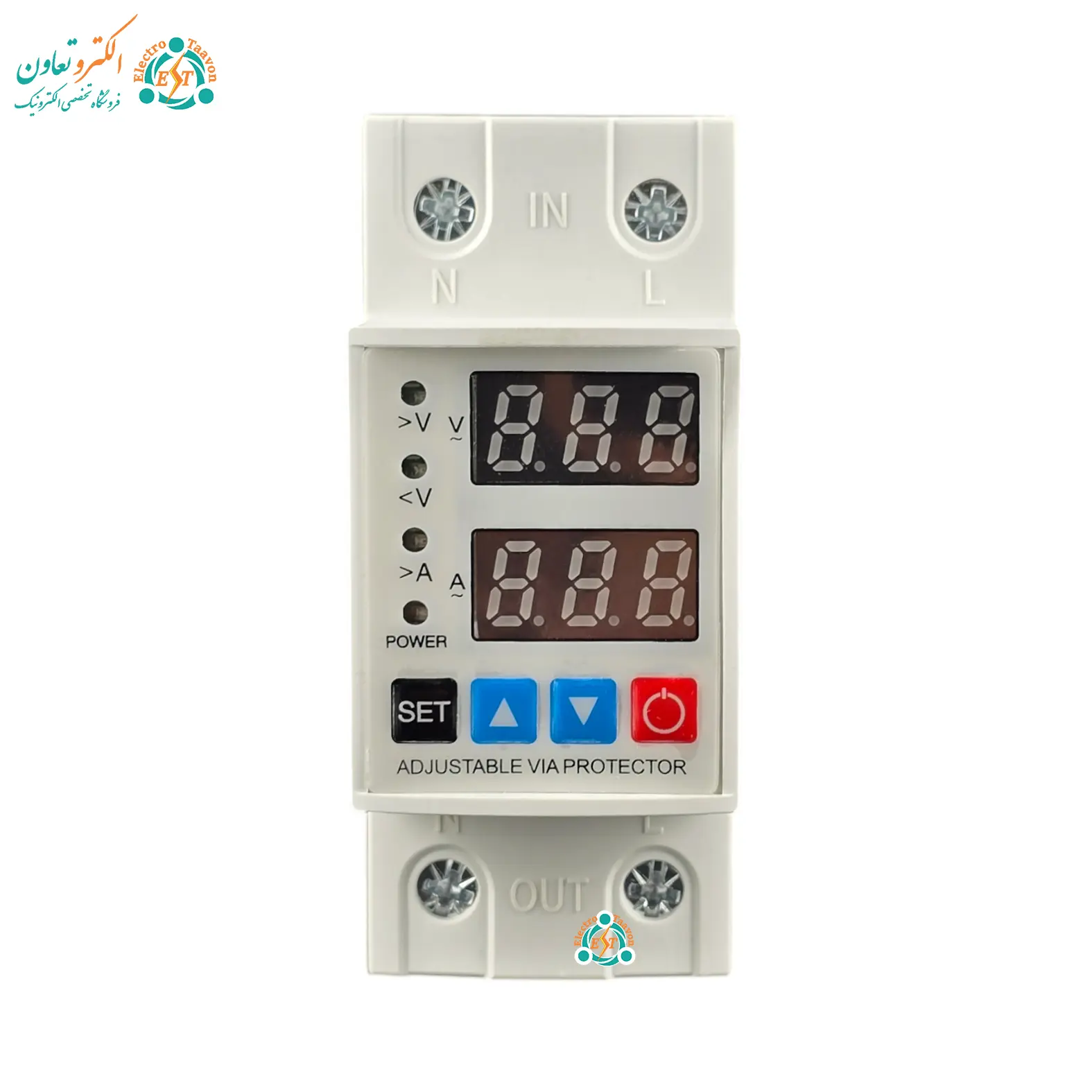

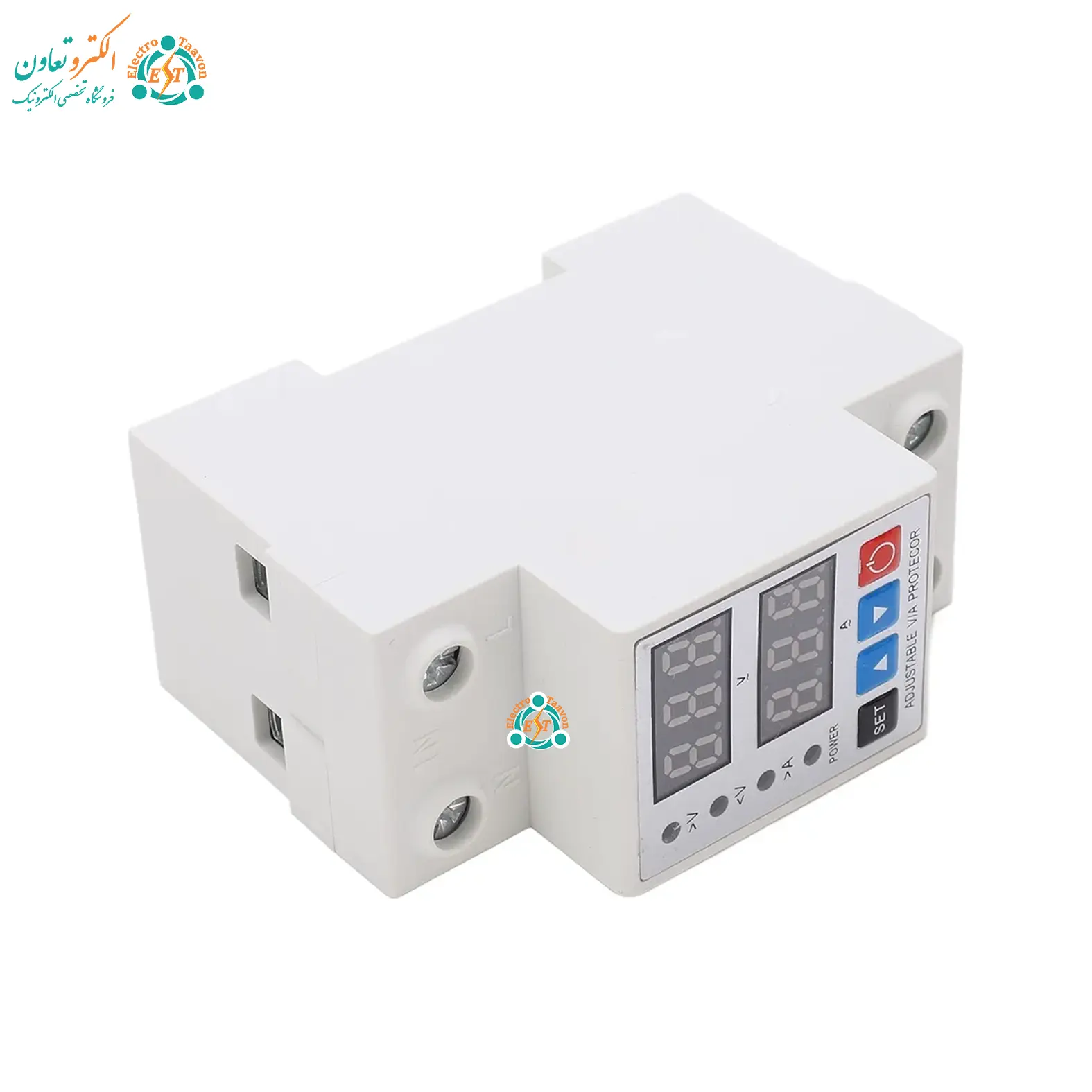

مشخصات ظاهری دستگاه محافظ ولتاژ تک فاز
