ال ای دی پاور ۱ وات آفتابی

ال ای دی پاور ۱ وات آفتابی برای ساخت مجموعه‌های روشنایی

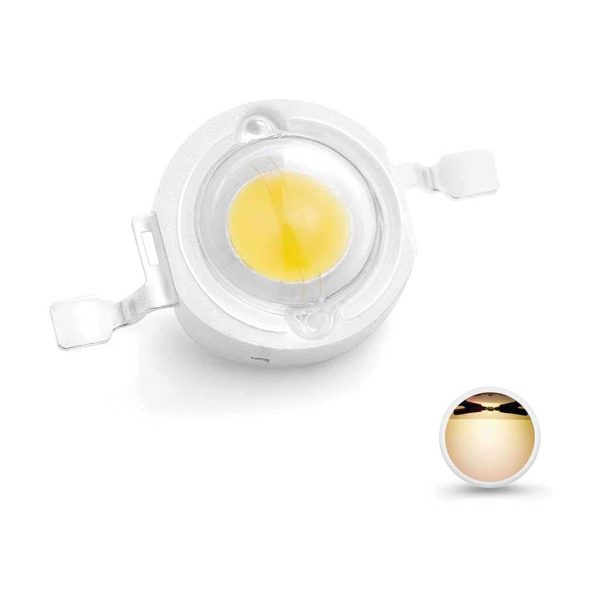

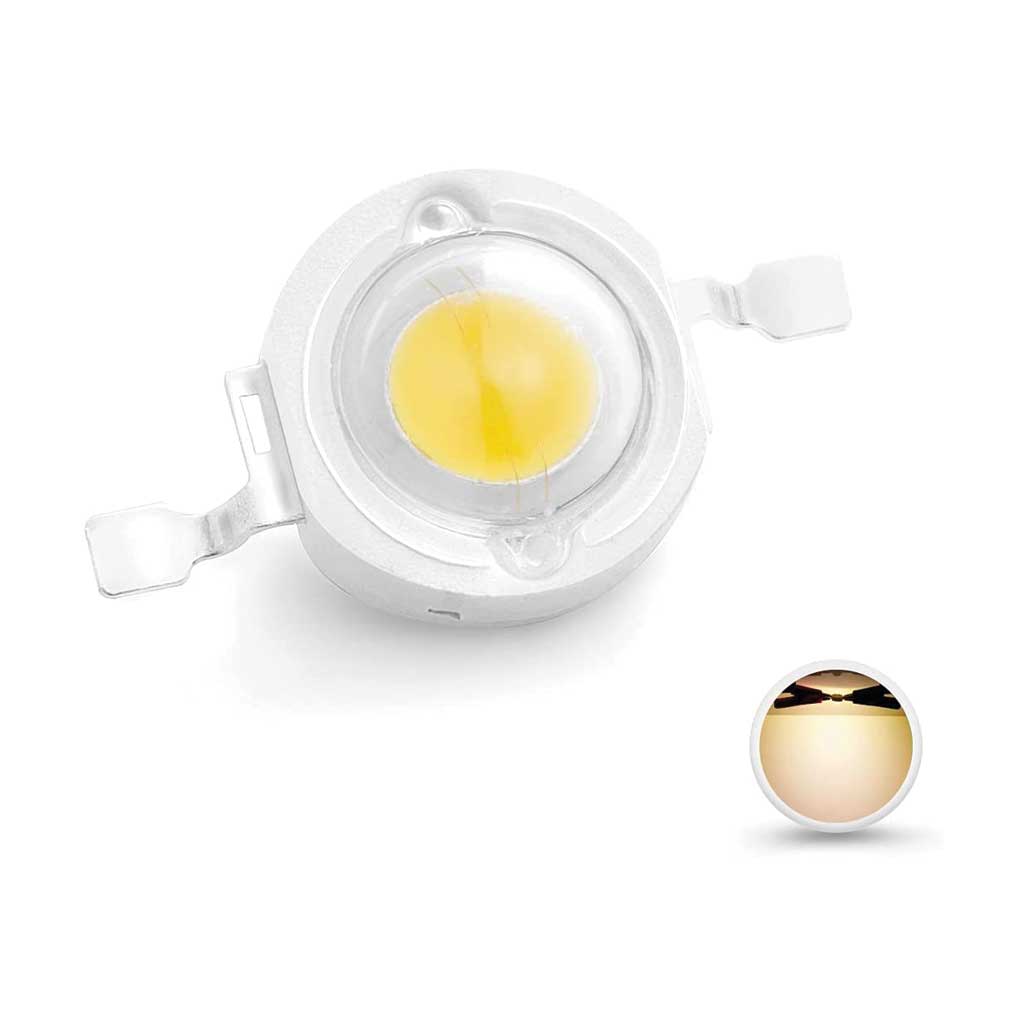

ال ای دی پاور ۱ وات آفتابی یک قطعه نورده برای نصب روی PCB و استفاده در مدارهای روشنایی است. این مدل نور سفید آفتابی با دمای رنگ ۲۷۰۰ تا ۳۰۰۰ کلوین دارد و با توان ۱ وات و نوردهی زیاد معرفی شده است. ولتاژ کاری این مدل آفتابی، ۳٫۲ ولت و جریان نامی آن ۳۵۰ میلی‌آمپر است.

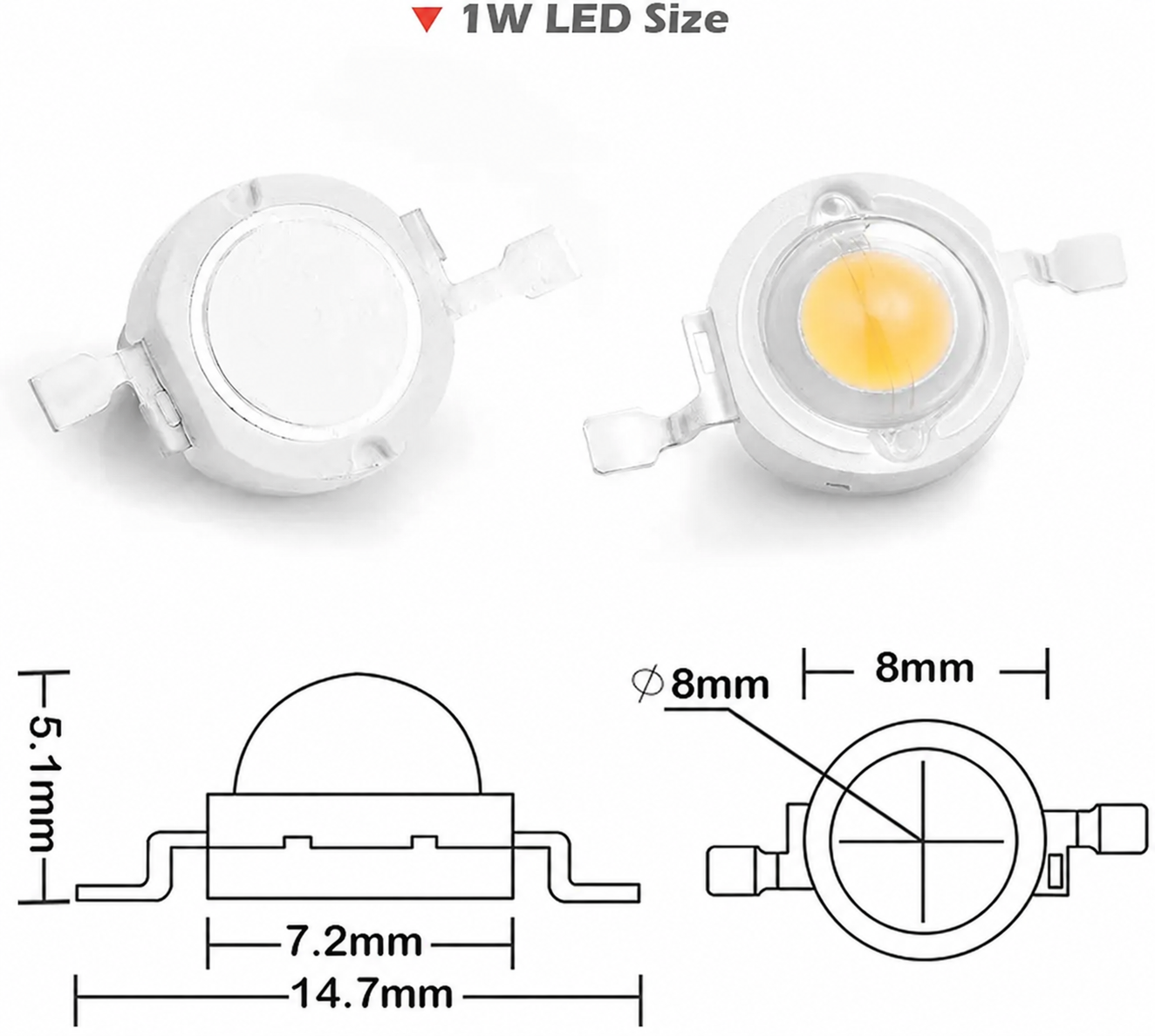

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه برای لحیم‌کاری و اتصال به PCB دارد. زاویه تابش ۱۲۰ درجه، مشخصه دیگری برای انتخاب این قطعه در طراحی روشنایی است.

جدول مشخصات فنی

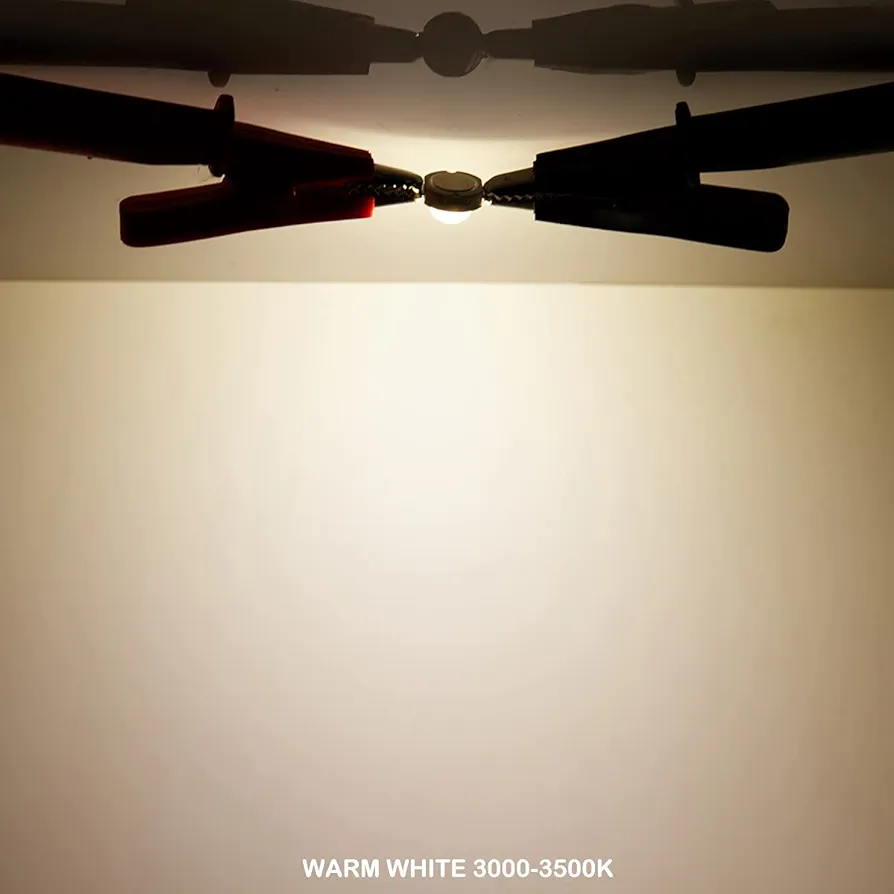

نور آفتابی ۲۷۰۰ تا ۳۰۰۰ کلوین

نور سفید آفتابی این مدل با دمای رنگ ۲۷۰۰ تا ۳۰۰۰ کلوین، برای پروژه‌هایی قابل انتخاب است که ظاهر گرم روشنایی مدنظر باشد. در ساخت چراغ تزئینی یا تکمیل نورپردازی منزل، رنگ نور قطعات را با سایر چراغ‌های محیط هماهنگ کنید. هنگام تعمیر نیز دمای رنگ قطعه جدید را با بخش‌های باقی‌مانده مقایسه کنید.

برای انتخاب ال ای دی پاور ۱ وات آفتابی، توان و رنگ نور را همراه با روش پخش نور بررسی کنید. نحوه قرارگیری قطعات، پوشش چراغ و اجزای نوری در نتیجه نهایی نقش دارند. قطعه را متناسب با طراحی مدار و قاب انتخاب کنید.

زاویه تابش ۱۲۰ درجه و امکان انتخاب لنز

زاویه تابش این مدل ۱۲۰ درجه است و در بررسی پخش نور و جای‌گذاری قطعات روی برد کاربرد دارد. در مدار دارای چند ال ای دی، فاصله و موقعیت نصب را با فرم قاب و سطح موردنظر هماهنگ کنید.

در صورت نیاز به استفاده از لنز، مدلی را انتخاب کنید که با ابعاد و ساختار همین ال ای دی سازگار باشد. لنز و نگهدارنده آن باید فضای نصب مناسب داشته باشند و بر پایه‌ها یا بدنه قطعه فشار وارد نکنند. لنز و نگهدارنده، قطعات جانبی جداگانه هستند.

تغذیه ال ای دی پاور ۱ وات آفتابی

ولتاژ کاری این مدل آفتابی ۳٫۲ ولت است. جریان کاری در بازه ۳۰۰ تا ۳۵۰ میلی‌آمپر قرار دارد و مقدار نامی آن ۳۵۰ میلی‌آمپر است. برای راه‌اندازی، از درایور جریان ثابت یا مدار کنترل جریان متناسب با مشخصات قطعه استفاده کنید و جریان خروجی را در محدوده مجاز همین ال ای دی نگه دارید.

اگر چند قطعه در یک مدار قرار می‌گیرند، تغذیه را بر اساس ساختار کامل مدار انتخاب کنید. ولتاژ و جریان موردنیاز مجموعه به نحوه اتصال قطعات وابسته است؛ بنابراین مشخصات یک ال ای دی را به‌تنهایی مبنای انتخاب منبع تغذیه کل مجموعه قرار ندهید. پیش از سیم‌کشی، طرح اتصال و قطب‌های مثبت و منفی را مشخص کنید.

نصب روی PCB و توجه به انتقال حرارت

دو پایه ال ای دی پاور ۱ وات آفتابی برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. برد و محل نصب را متناسب با قطعه آماده کنید و هنگام مونتاژ، قطب‌ها و کیفیت اتصال را بررسی کنید. برای کار روی مدار، برق را قطع کنید و لحیم‌کاری را با ابزار و روش مناسب قطعات الکترونیکی انجام دهید.

در طراحی مجموعه، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. انتخاب PCB و شیوه نصب باید با توان و شرایط کار مدار هماهنگ باشد. قطعه را ثابت نصب کنید و فضای لازم برای پایه‌ها، سیم‌ها و اجزای نوری را حفظ کنید تا مجموعه برای بررسی و سرویس نیز قابل دسترسی باشد.

کاربرد در چراغ تزئینی، ویترین و پروژه‌های الکترونیکی

از این پاور LED می‌توان در ساخت چراغ‌های تزئینی منزل، نورپردازی ویترین، تابلو و پروژه‌های الکترونیکی استفاده کرد. نور آفتابی آن برای مجموعه‌هایی با ظاهر گرم روشنایی قابل انتخاب است. تعداد قطعات، تغذیه و روش دفع حرارت را متناسب با نیاز پروژه طراحی کنید؛ توان یک وات به همین قطعه مربوط است.

پرسش‌های رایج

ولتاژ کاری این مدل آفتابی چقدر است؟

ولتاژ کاری این مدل آفتابی ۳٫۲ ولت است و جریان نامی آن ۳۵۰ میلی‌آمپر است. تغذیه باید با کنترل جریان مناسب انتخاب شود.

آیا می‌توان روی این قطعه لنز نصب کرد؟

بله، با انتخاب لنز و نگهدارنده سازگار می‌توان از آن استفاده کرد. این قطعات جانبی باید جداگانه از نظر ابعاد و روش نصب بررسی شوند.

این محصول برای نصب روی برد مناسب است؟

ال ای دی پاور ۱ وات آفتابی دو پایه قابل لحیم‌کاری برای اتصال به PCB دارد. در مونتاژ، سازگاری برد، قطب‌ها و انتقال حرارت را رعایت کنید.

برای بررسی مدل‌های دیگر، دسته‌بندی ال ای دی پاور را ببینید.
