چیپ فول لایت ۲۴ وات آفتابی قطر ۱۶۰ میلی متر

چیپ فول لایت ۲۴ وات آفتابی با قطر ۱۶۰ میلی‌متر

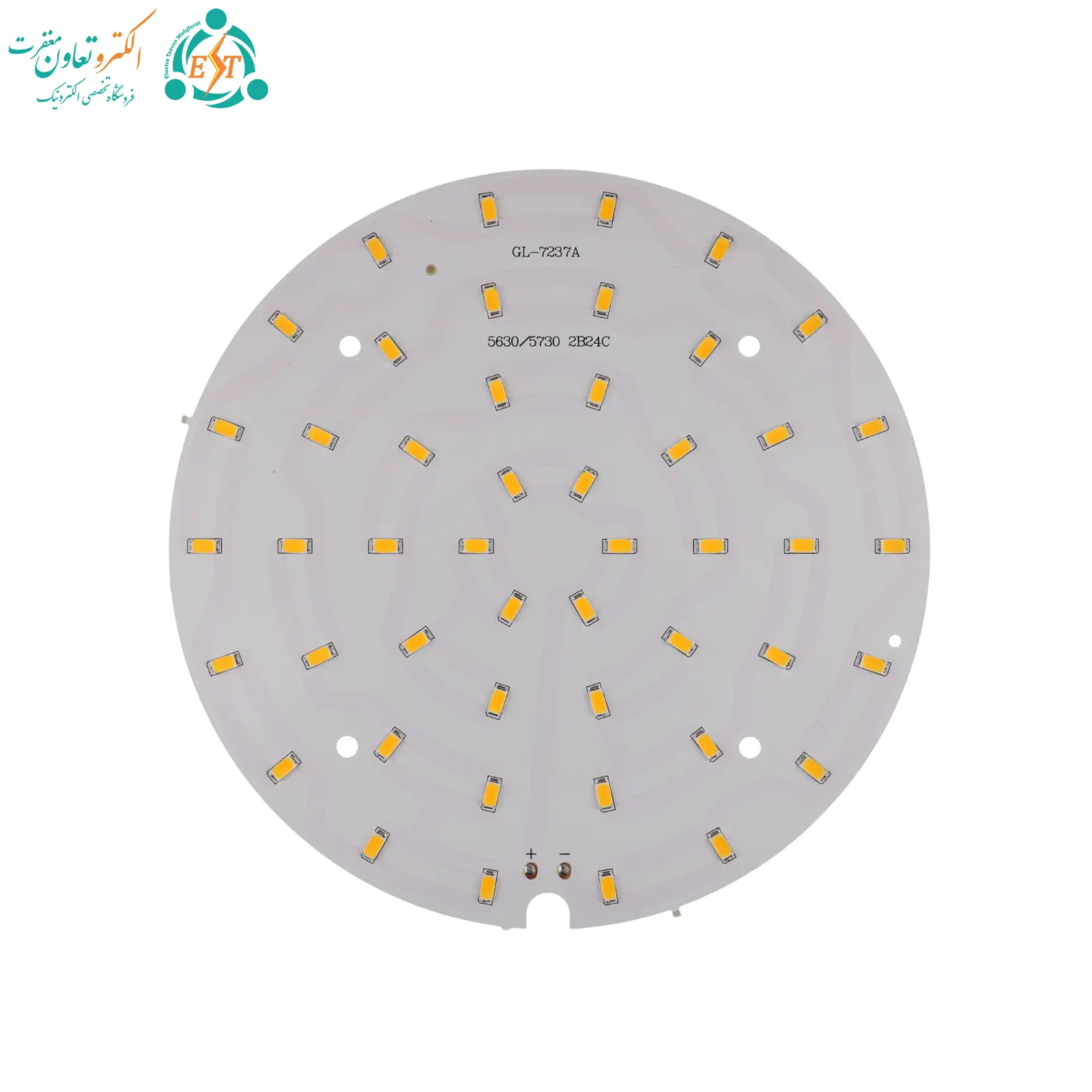

چیپ فول لایت ۲۴ وات آفتابی یک ماژول روشنایی با ۴۸ عدد چیپ نورده و PCB آلومینیومی است. رنگ نور این محصول آفتابی با دمای رنگ ۳۲۰۰ کلوین است و برای انتخاب در مجموعه‌های روشنایی با ظاهر گرم نور کاربرد دارد. توان ۲۴ وات و قطر ۱۶۰ میلی‌متری، دو مشخصه اصلی برای تطبیق این ماژول با چراغ موردنظر هستند.

ضخامت PCB این محصول ۰٫۸۷ میلی‌متر است. اگر قصد تعویض قطعه قبلی یا ساخت یک چراغ را دارید، قطر برد، فضای نصب، روش نگهداری ماژول و مدار تغذیه را کنار هم بررسی کنید. این اطلاعات به شما کمک می‌کنند انتخاب قطعه را بر اساس ساختار واقعی مجموعه انجام دهید و مراحل نصب را از ابتدا مشخص کنید.

جدول مشخصات فنی

نور آفتابی ۳۲۰۰ کلوین و هماهنگی با محیط

نور آفتابی برای پروژه‌هایی انتخاب می‌شود که ظاهر گرم روشنایی در آن‌ها مدنظر است. دمای رنگ این ماژول ۳۲۰۰ کلوین است؛ بنابراین هنگام مقایسه با چراغ‌های موجود، این عدد را در کنار نام رنگ بررسی کنید. اگر چند چراغ در یک محیط دارید، انتخاب دمای رنگ هماهنگ به یکدست‌ترشدن ظاهر نور در بخش‌های مختلف کمک می‌کند.

برای انتخاب چیپ فول لایت ۲۴ وات آفتابی در یک قاب موجود، رنگ نور موردنیاز را از ابتدا مشخص کنید. در زمان تعویض قطعه، ممکن است اندازه و توان با ماژول قبلی یکسان باشد، اما رنگ نور متفاوت انتخاب شود. بررسی هم‌زمان مشخصات فنی و ظاهر نور، انتخاب دقیق‌تری برای تعمیر چراغ فراهم می‌کند.

قطر ۱۶۰ میلی‌متر و بررسی جای‌گذاری در قاب

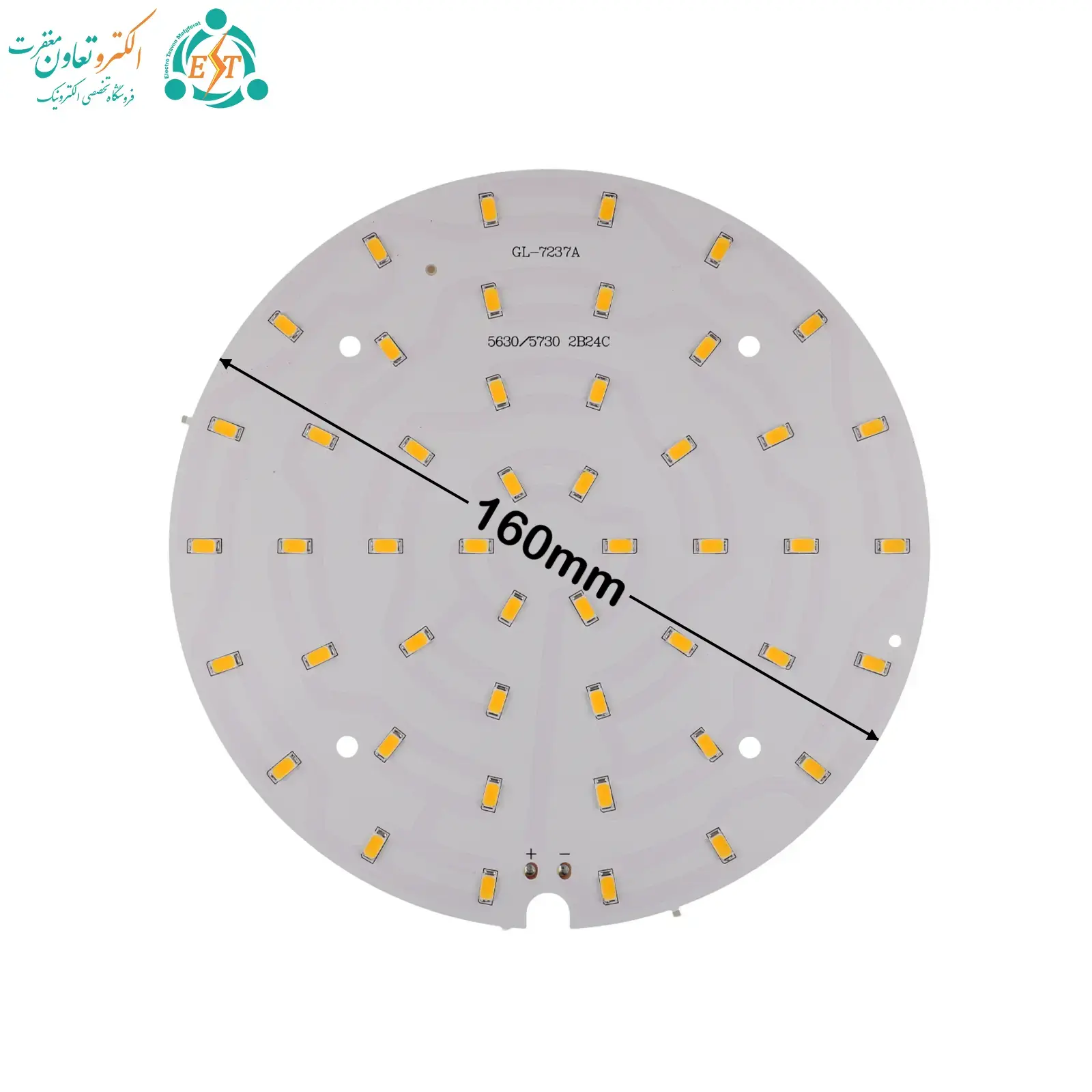

قطر این ماژول ۱۶۰ میلی‌متر است و باید با فضای داخلی چراغ تطبیق داده شود. پیش از خرید، قطر محل قرارگیری برد و فضای اطراف آن را اندازه بگیرید. وجود فضای کافی برای سیم‌ها، اتصالات و قطعات نگهدارنده نیز بخشی از بررسی محل نصب است؛ برد باید بدون فشار روی لبه‌ها و بخش‌های نورده در جای خود قرار بگیرد.

در تعویض ماژول، نحوه قرارگیری قطعه قبلی را پیش از بازکردن بررسی کنید. محل تکیه‌گاه، مسیر سیم‌ها و موقعیت برد نسبت به پوشش پخش‌کننده نور را در نظر بگیرید. سپس اندازه قطعه جدید را با این بخش‌ها مقایسه کنید تا روش ثابت‌کردن ماژول و فضای لازم برای اتصالات مشخص باشد.

برد آلومینیومی و آماده‌سازی سطح تماس

PCB چیپ فول لایت ۲۴ وات آفتابی از آلومینیوم ساخته شده و ضخامت آن ۰٫۸۷ میلی‌متر است. در نصب این برد، وضعیت سطح تماس و روش دفع حرارت مجموعه را بررسی کنید. آماده‌بودن سطح زیر ماژول و قرارگیری درست آن، بخشی از اجرای صحیح نصب است و باید با طراحی قاب و قطعات نگهدارنده هماهنگ شود.

اگر روی سطح نصب، بقایای ماده رابط حرارتی یا آلودگی وجود دارد، پیش از قرارگیری برد جدید آن را بررسی و تمیز کنید. در صورت استفاده از ماده رابط حرارتی، روش مصرف همان محصول را رعایت کنید. شیوه ثابت‌کردن برد را نیز متناسب با ساختار چراغ انتخاب کنید تا قطعه در محل مناسب قرار بگیرد و اتصال‌ها تحت کشش نباشند.

۴۸ چیپ نورده در ماژول ۲۴ وات

این محصول دارای ۴۸ عدد چیپ نورده است. هنگام بررسی یا جایگزینی ماژول، چیدمان بخش نورده و موقعیت آن در قاب را با پوشش و قسمت نوری چراغ مقایسه کنید. توان اعلام‌شده برای کل این ماژول ۲۴ وات است و انتخاب درایور باید بر اساس مشخصات موردنیاز مجموعه انجام شود.

در پروژه تعمیر، پیش از نصب چیپ فول لایت ۲۴ وات آفتابی، وضعیت درایور و اتصالات قبلی را هم بررسی کنید. تطبیق قطعه جدید با تغذیه موجود اهمیت دارد؛ به‌ویژه زمانی که تنها ماژول نورده تعویض می‌شود و سایر بخش‌های چراغ باقی می‌مانند. مشخصات درج‌شده روی قطعات، راهنمای این بررسی هستند.

نکات نصب و راه‌اندازی

نصب و سیم‌کشی را در حالت قطع برق انجام دهید. پس از مشخص‌شدن درایور مناسب، اتصال‌ها را مطابق علامت‌های روی قطعات و راهنمای تجهیز اجرا کنید. پیش از روشن‌کردن، ثابت‌بودن ماژول، عایق‌کاری و مسیر سیم‌ها را کنترل کنید. برای اجرای اتصال و بررسی تغذیه، از فرد آشنا با تعمیر تجهیزات روشنایی کمک بگیرید.

پرسش‌های رایج

نور این مدل چند کلوین است؟

این محصول نور آفتابی با دمای رنگ ۳۲۰۰ کلوین دارد. برای هماهنگی با چراغ‌های دیگر، دمای رنگ آن‌ها را نیز بررسی کنید.

قطر و ضخامت برد چقدر است؟

قطر ماژول ۱۶۰ میلی‌متر و ضخامت PCB برابر با ۰٫۸۷ میلی‌متر است. جنس PCB نیز آلومینیوم است.

توان ۲۴ وات مربوط به کل ماژول است؟

بله، توان اعلام‌شده برای این ماژول ۲۴ وات است و ۴۸ عدد چیپ نورده روی آن قرار دارد.

درایور مناسب این محصول

برای چیپ فول لایت ۲۴ وات آفتابی، درایور ۸ تا ۲۵ وات دارک انرژی معرفی شده است. مشخصات این درایور را در صفحه آن بررسی کنید و پیش از راه‌اندازی، جریان و ولتاژ خروجی را با نیاز ماژول تطبیق دهید. توان، جریان و ولتاژ باید همراه با روش اتصال مجموعه بررسی شوند تا انتخاب تغذیه به‌درستی انجام شود.
