سنسور حرکتی 12 ولت

سنسور حرکتی 12 ولت برای روشن کردن خودکار چراغ یا ریسه ال ای دی هنگام تشخیص حرکت کاربرد دارد. اگر روشنایی کمد، زیرکابینت یا بخشی از ویترین باید با نزدیک شدن شما فعال شود، این سنسور PIR می‌تواند در مسیر اتصال روشنایی قرار بگیرد. ورودی آن 12 تا 24 ولت DC است و با سیم و کانکتور آماده، برای کنترل روشنایی سازگار با همین ولتاژها استفاده می‌شود.

روشنایی خودکار برای مسیرهای کوتاه و فضاهای داخلی

در کمد یا کابینت، گاهی فقط هنگام استفاده از فضا به نور نیاز دارید. عملکرد این مدل بر تشخیص حرکت و فعال‌سازی خروجی استوار است؛ پس لازم نیست برای هر بار روشن شدن چراغ، کلید را به‌صورت دستی بزنید. زمان روشن ماندن اعلام‌شده 40 ثانیه است و پس از این بازه، چراغ خاموش می‌شود. خاموش شدن خودکار، روشن ماندن غیرضروری چراغ را کاهش می‌دهد.

یکی از کاربردهای این سنسور، روشنایی زیرکابینت در شب است: با ورود و تشخیص حرکت، چراغ‌ها برای یک بازه 40 ثانیه‌ای روشن می‌شوند. روشنایی کمد، ویترین و راهرو نیز از کاربردهای اعلام‌شده آن هستند. محل قرارگیری سنسور را متناسب با مسیر حرکت و محل چراغ انتخاب کنید تا کنترل نور برای همان بخش از فضا انجام شود.

جدول مشخصات فنی

انتخاب بار مناسب برای سنسور حرکتی 12 ولت

حداکثر توان در 12 و 24 ولت یکسان نیست

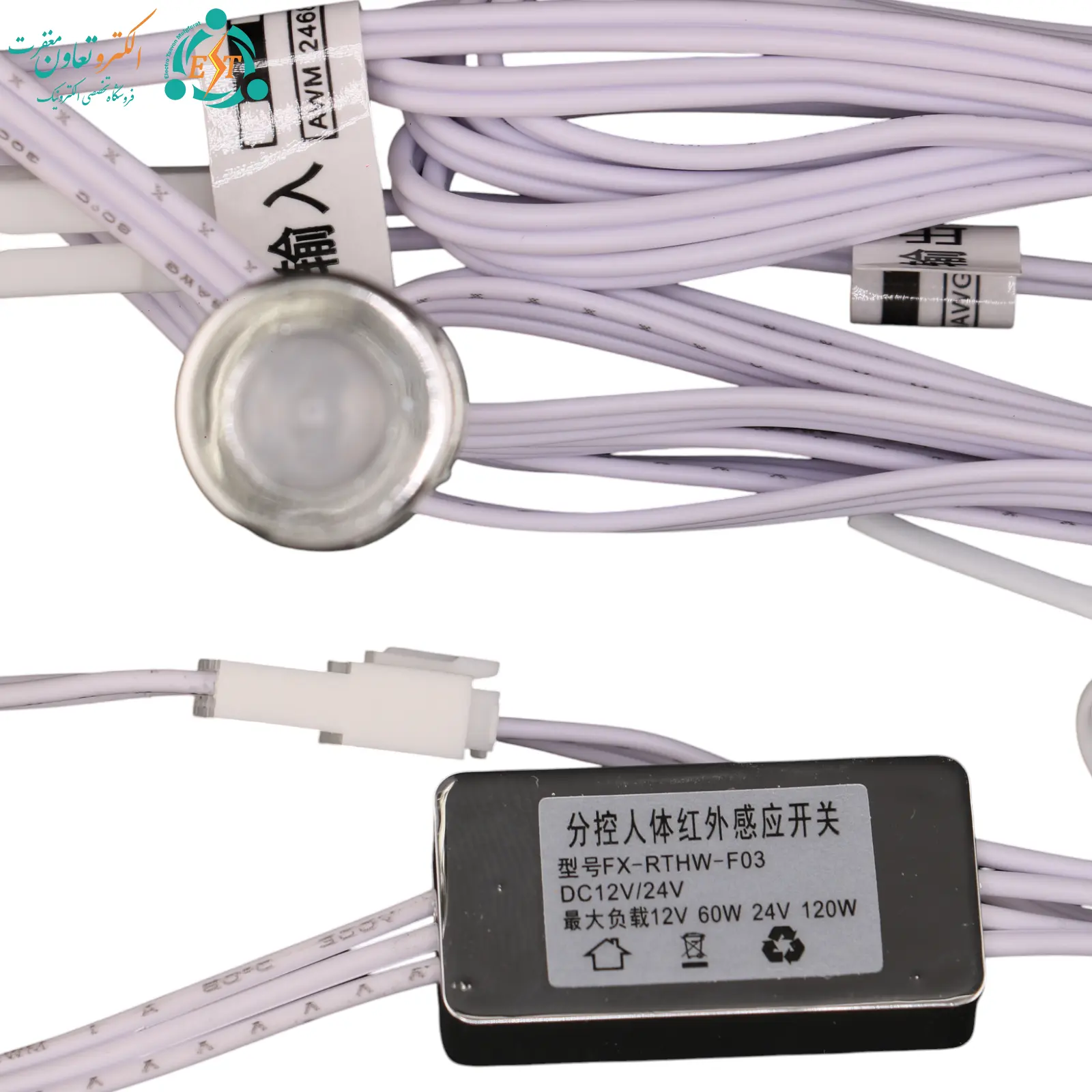

این سنسور در 12 ولت برای بار تا 60 وات و در 24 ولت برای بار تا 120 وات قابل استفاده است. حد جریان در هر دو حالت 5 آمپر است. هنگام انتخاب چراغ یا ریسه، هم ولتاژ و هم مصرف کل بار متصل را بررسی کنید. عدد 120 وات مربوط به استفاده در 24 ولت است و نباید برای یک مدار 12 ولت در نظر گرفته شود.

اگر چند چراغ یا چند بخش ریسه با یک سنسور کنترل می‌شوند، مجموع مصرف آن‌ها را با ظرفیت مربوط به همان ولتاژ تطبیق دهید. ظرفیت بار متصل، توان مصرفی خود سنسور نیست. این مدل نیز جایگزین منبع تغذیه نمی‌شود؛ روشنایی و منبع تغذیه باید با ولتاژ کاری مدار سازگار باشند.

روش اتصال سیم‌های سنسور حرکتی

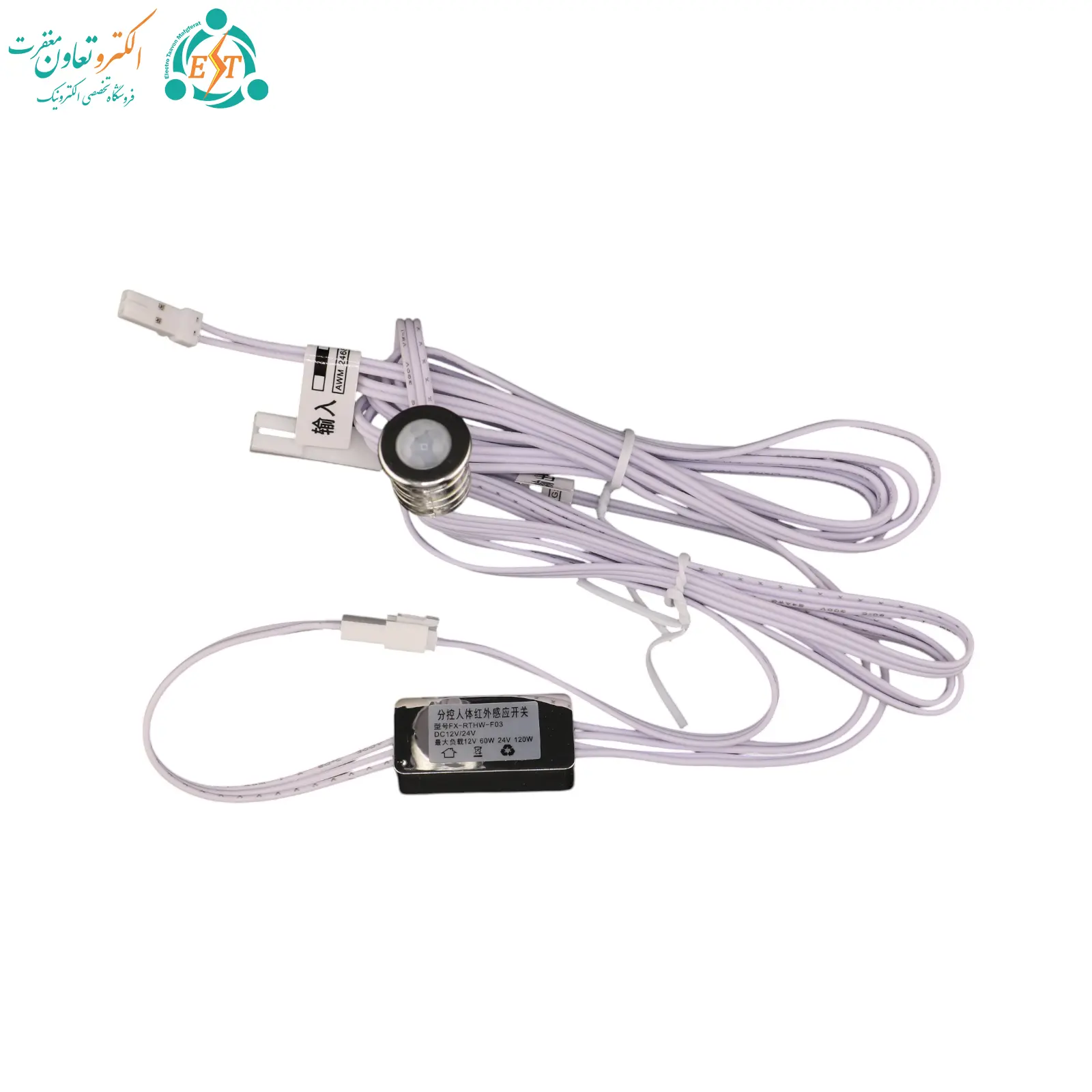

سیم کوتاه سنسور به منبع روشنایی، یعنی چراغ یا ریسه ال ای دی، و سیم بلند به منبع تغذیه 12 یا 24 ولت DC وصل می‌شود. سیمی که روی آن نوشته وجود دارد، مثبت (+) و سیم بدون نوشته، منفی (−) است.

وجود سیم و کانکتور آماده، اتصال بین‌راهی را ساده‌تر می‌کند. پیش از نصب، مطابقت کانکتورها و قطب‌های ورودی و خروجی را بررسی کنید. آماده بودن کانکتور به معنی سازگاری با همه چراغ‌ها و ریسه‌ها نیست. برای این محصول، روشنایی دارای ورودی سازگار با 12 یا 24 ولت DC انتخاب کنید و آن را مستقیم به برق 220 ولت شهری متصل نکنید.

بدنه کوچک برای نصب روکار یا توکار

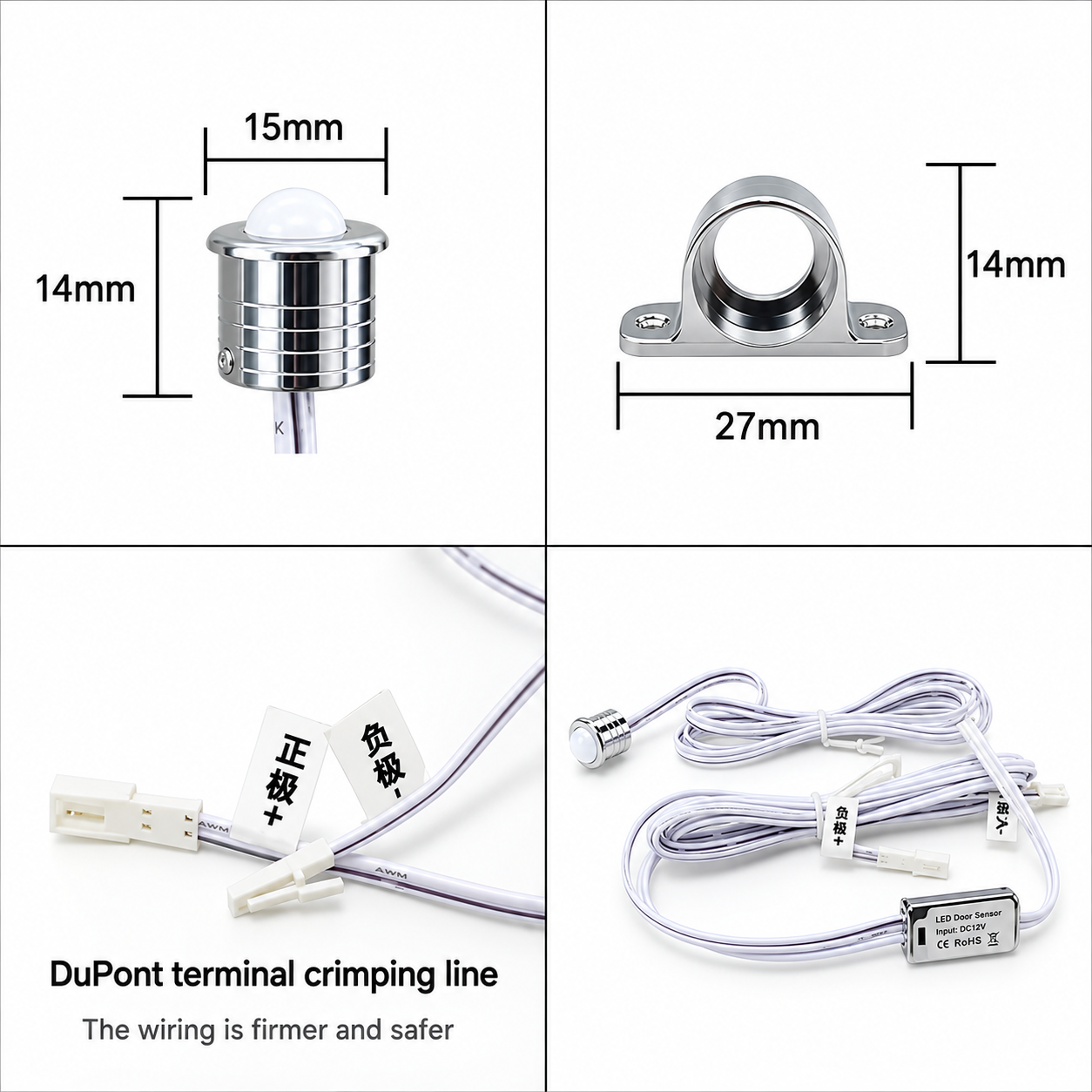

بدنه سنسور قطر 15 میلی‌متر و ارتفاع 14 میلی‌متر دارد و امکان نصب روکار یا توکار برای آن اعلام شده است. این اندازه‌ها به بررسی فضای نصب در کمد، کابینت یا قاب ویترین کمک می‌کنند. پیش از آماده‌سازی محل، فضای بدنه، مسیر سیم و دسترسی به اتصالات را در نظر بگیرید. اندازه بدنه را بدون بررسی روش نصب، معادل اندازه برش یا سوراخ‌کاری فرض نکنید.

در طراحی روشنایی اتاق کودکان یا سالمندان، می‌توان از تشخیص حرکت برای فعال شدن چراغ سازگار استفاده کرد. انتخاب محل چراغ و سنسور باید با نیاز همان فضا هماهنگ باشد. اگر پروژه در سرویس بهداشتی اجرا می‌شود، شرایط رطوبت و محل قرارگیری اتصالات را نیز در انتخاب و اجرای روشنایی بررسی کنید.

پرسش‌های متداول

آیا سنسور فقط با 12 ولت کار می‌کند؟

خیر. ورودی این مدل از 12 تا 24 ولت DC است. سنسور حرکتی 12 ولت در مدار 24 ولت نیز، با رعایت ظرفیت بار متناسب، قابل استفاده است.

چه مقدار روشنایی می‌توان به خروجی وصل کرد؟

حداکثر بار در 12 ولت، 60 وات و در 24 ولت، 120 وات است. جریان خروجی در هر دو حالت نباید از 5 آمپر بیشتر شود.

چراغ پس از تشخیص حرکت چقدر روشن می‌ماند؟

زمان روشن ماندن اعلام‌شده 40 ثانیه است. عملکرد این مدل برای روشن و خاموش کردن خودکار روشنایی با تشخیص حرکت در نظر گرفته شده است.

آیا امکان نصب داخل بدنه کمد وجود دارد؟

این مدل قابلیت نصب روکار و توکار دارد. برای بررسی فضای موردنیاز، قطر بدنه 15 میلی‌متر، ارتفاع 14 میلی‌متر و مسیر سیم را در نظر بگیرید.

خرید سنسور حرکتی برای چراغ و ریسه ال ای دی

برای انتخاب سنسور حرکتی 12 ولت، ابتدا ولتاژ روشنایی، مصرف کل بار و فضای نصب را مشخص کنید. سپس مشخصات این مدل را با پروژه تطبیق دهید و قیمت و وضعیت موجودی صفحه را بررسی کنید. برای پرسش درباره سازگاری با روشنایی موردنظر یا شرایط خرید عمده، پیش از ثبت سفارش با الکتروتعاون هماهنگ کنید.
