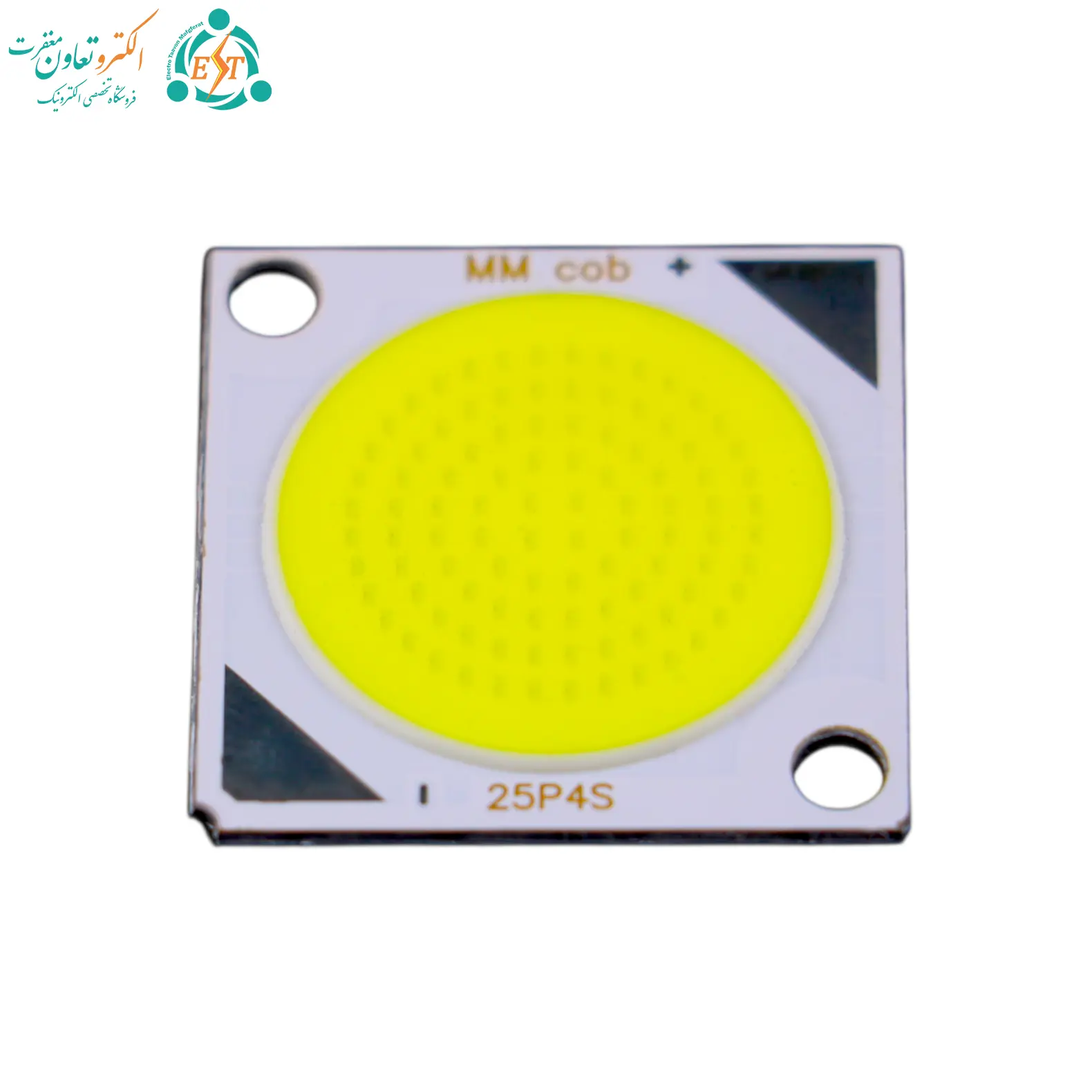

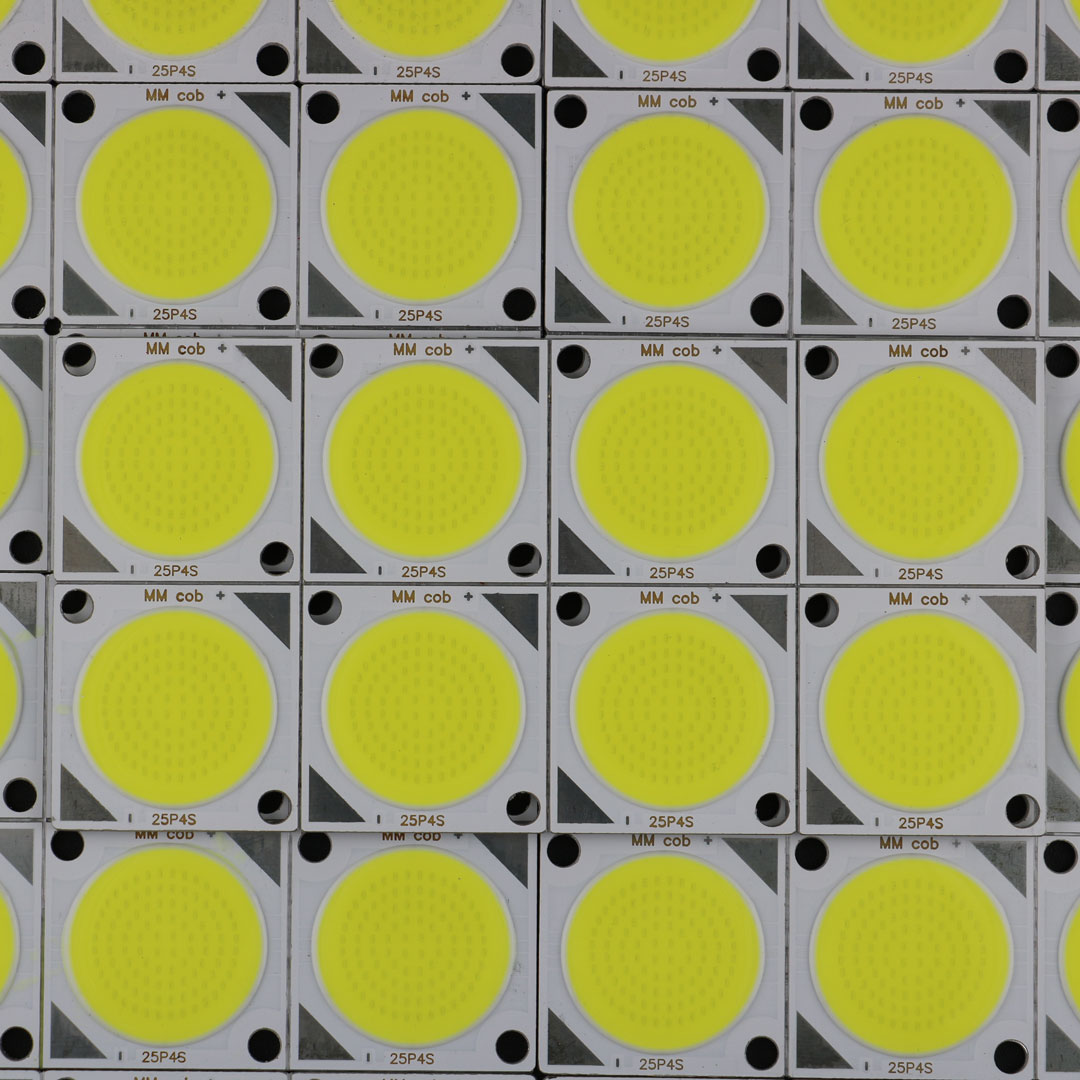

ال ای دی پروژکتوری 50 وات 12 ولت COB سفید مهتابی 2828 برای ساخت یا تعمیر پروژکتورهایی مناسب است که از تغذیه کم‌ولتاژ استفاده می‌کنند و به یک ماژول کوچک با نور سفید مهتابی نیاز دارند. روشنایی ۵۵۰۰ لومن، دمای رنگ ۶۰۰۰ کلوین و ابعاد ۲۸ × ۲۸ میلی‌متر، مشخصات اصلی این مدل هستند. ورودی آن ۱۲ تا ۱۶ ولت جریان مستقیم است و برای کار با باتری خودرو یا سیستم روشنایی قابل حمل، به درایور مجزا نیاز ندارد.
ال ای دی پروژکتوری 50 وات 12 ولت COB سفید مهتابی 2828؛ انتخاب برای روشنایی کم‌ولتاژ
در انتخاب چیپ پروژکتور، توان به‌تنهایی کافی نیست؛ باید ولتاژ تغذیه، جریان مصرفی و اندازه محل نصب را هم تطبیق دهید. این مدل ۵۰ وات، جریان مصرفی ۴۰۰۰ میلی‌آمپر دارد و برای پروژه‌های روشنایی با ورودی ۱۲ تا ۱۶ ولت DC معرفی شده است. اگر قصد تعویض چیپ یک چراغ را دارید، ابتدا مشخصات تغذیه و ابعاد ماژول قبلی را با این محصول مقایسه کنید.
بی‌نیازی از درایور مجزا، انتخاب این چیپ را برای ساخت یک چراغ باتری‌خور ساده‌تر می‌کند. با این حال، منبع تغذیه باید در محدوده ولتاژ مجاز محصول باشد و جریان موردنیاز آن را تأمین کند. انتخاب درست بخش تغذیه و خنک‌کاری، در کنار خود چیپ، بخشی از طراحی چراغ است.
نور سفید مهتابی ۶۰۰۰ کلوین با روشنایی ۵۵۰۰ لومن
رنگ خروجی این ال ای دی، سفید مهتابی با دمای رنگ ۶۰۰۰ کلوین است. این رنگ برای پروژه‌هایی قابل انتخاب است که نور سفید سرد در آن‌ها مدنظر است. میزان روشنایی محصول ۵۵۰۰ لومن اعلام شده است؛ در انتخاب منبع نور، این عدد را در کنار رنگ نور، نوع چراغ و نیاز محل استفاده بررسی کنید.
دمای رنگ ۶۰۰۰ کلوین، رنگ نور را توصیف می‌کند و لومن، میزان شار نوری را نشان می‌دهد. اگر چراغ‌های دیگر پروژه رنگ متفاوتی دارند، هماهنگی رنگ نور را پیش از سفارش در نظر بگیرید. این مدل خروجی مهتابی دارد و برای خرید باید همین رنگ را مبنای انتخاب قرار دهید.
ماژول ۲۸ × ۲۸ میلی‌متر و قطر فسفر ۲۳ میلی‌متر
ابعاد کل ماژول ۲۸ × ۲۸ میلی‌متر است؛ این اندازه برای بررسی فضای نصب و مقایسه با چیپ قبلی کاربرد دارد. بخش فسفر، قطر ۲۳ میلی‌متر دارد. اندازه کل برد و قطر بخش فسفر دو مشخصه متفاوت هستند: هنگام انتخاب، ابعاد محل قرارگیری ماژول را با اندازه برد و بخش نوری را با قطر فسفر تطبیق دهید.
کد ۲۸۲۸ در عنوان محصول، انتخاب این اندازه را آسان‌تر می‌کند. برای جایگزینی در پروژکتور، علاوه بر طول و عرض، محل اتصال و شکل نصب را هم با قطعه قبلی مقایسه کنید؛ یکسان بودن توان یا اندازه، به‌تنهایی تمام شرایط جایگزینی را مشخص نمی‌کند.
ورودی ۱۲ تا ۱۶ ولت DC و استفاده با باتری خودرو
این چیپ برای تغذیه ۱۲ تا ۱۶ ولت جریان مستقیم عرضه می‌شود و قابلیت استفاده با باتری خودرو را بدون درایور جداگانه دارد. هنگام طراحی چراغ خودرویی یا قابل حمل، ولتاژ منبع را با همین محدوده تطبیق دهید. جریان مصرفی ۴۰۰۰ میلی‌آمپر، معادل ۴ آمپر است و باید در انتخاب تغذیه و اتصالات مورد توجه قرار گیرد.
کاربردهای قابل انتخاب برای این مدل شامل ساخت و تعمیر پروژکتور کم‌ولتاژ، چراغ باتری‌خور و سیستم روشنایی قابل حمل سازگار با مشخصات تغذیه است. این ماژول ورودی DC دارد و نباید به برق ۲۲۰ ولت شهری وصل شود.
برد آلومینیومی و خنک‌کاری چیپ COB
جنس PCB این مدل آلومینیوم است و به انتقال گرما از ماژول کمک می‌کند. برای استفاده از چیپ ۵۰ وات، آن را روی هیت‌سینک مناسب نصب کنید؛ وجود برد آلومینیومی به‌تنهایی جای خنک‌کاری کامل چراغ را نمی‌گیرد. تماس حرارتی مناسب بین ماژول و هیت‌سینک، بخشی از اجرای صحیح سیستم دفع حرارت است.
برای آماده‌سازی محل تماس می‌توانید گزینه‌های خمیر سیلیکون و رابط حرارتی را متناسب با روش نصب بررسی کنید. توضیح عمومی اهمیت هیت‌سینک برای این خانواده قطعات در راهنمای مدیریت حرارت ال ای دی آمده است. اندازه هیت‌سینک باید با شرایط نصب و دفع حرارت چراغ هماهنگ باشد.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع ال ای دی | COB پروژکتوری |
| کد اندازه | ۲۸۲۸ |
| توان مصرفی | ۵۰ وات |
| ولتاژ ورودی | ۱۲ تا ۱۶ ولت DC |
| جریان مصرفی | ۴۰۰۰ میلی‌آمپر، معادل ۴ آمپر |
| رنگ نور | سفید مهتابی |
| دمای رنگ | ۶۰۰۰ کلوین |
| جنس PCB | آلومینیوم |
| ابعاد کل ماژول | ۲۸ × ۲۸ میلی‌متر |
| قطر فسفر | ۲۳ میلی‌متر |
| میزان روشنایی | ۵۵۰۰ لومن |
| درایور مجزا | نیاز ندارد |
| کاربرد تغذیه | باتری خودرو و سیستم روشنایی قابل حمل با ورودی سازگار |
| نکته نصب | نیاز به هیت‌سینک و تماس حرارتی مناسب |
پرسش‌های متداول
آیا این چیپ به باتری خودرو وصل می‌شود؟
بله، این مدل برای استفاده با باتری خودرو و بدون درایور مجزا معرفی شده است. ولتاژ تغذیه باید در محدوده ۱۲ تا ۱۶ ولت DC باشد و جریان مصرفی ۴ آمپر تأمین شود.
آیا PCB آلومینیومی، نیاز به هیت‌سینک را برطرف می‌کند؟
خیر. برد آلومینیومی به انتقال گرما کمک می‌کند، اما برای خنک‌کاری چیپ COB پرتوان، نصب روی هیت‌سینک مناسب لازم است.
تفاوت اندازه ۲۸ × ۲۸ و قطر ۲۳ میلی‌متر چیست؟
۲۸ × ۲۸ میلی‌متر ابعاد کل ماژول است و ۲۳ میلی‌متر قطر قسمت فسفر را نشان می‌دهد.
رنگ نور چیپ COB ۲۸۲۸ چیست؟
نور این محصول سفید مهتابی با دمای رنگ ۶۰۰۰ کلوین است و میزان روشنایی آن ۵۵۰۰ لومن اعلام شده است.
آیا این مدل برای برق شهری مناسب است؟
خیر، ورودی این محصول ۱۲ تا ۱۶ ولت جریان مستقیم است و اتصال به برق شهری ۲۲۰ ولت با مشخصات آن سازگار نیست.
خرید چیپ COB مهتابی برای پروژه شما
برای خرید ال ای دی پروژکتوری 50 وات 12 ولت COB سفید مهتابی 2828، ولتاژ تغذیه، جریان موردنیاز و فضای نصب را بررسی کنید. اگر ماژول ۲۸ × ۲۸ میلی‌متر با نور ۶۰۰۰ کلوین برای چراغ شما مناسب است، قیمت و مشخصات این مدل را در الکتروتعاون ببینید و سفارش خود را ثبت کنید.
