چیپ ۱۰۰ وات ۲۲۰ ولت بلالی سبز مدل CG

چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG؛ ماژول بلالی SMD برای نورپردازی رنگی

چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG یک ماژول بلالی SMD برای اجرای نور سبز در چراغ‌ها و پروژکتورهای سازگار است. توان اعلام‌شده این مدل ۱۰۰ وات و تغذیه آن ۲۲۰ ولت متناوب است؛ برای راه‌اندازی به درایور مجزا نیاز ندارد. اگر پروژه شما به نورپردازی سبز نیاز دارد، مدل CG را از نظر ابعاد، روش اتصال و شرایط خنک‌کاری با چراغ یا قاب موردنظر تطبیق دهید.

پیش از انتخاب، اندازه ماژول و بخش LED را کنار طراحی قاب و مسیر دفع حرارت بررسی کنید. مدار این محصول دارای پنج خازن، چهار سلف و دو فیوز است و ویژگی آنتی‌شوک آن به مقاومت اعلام‌شده در برابر تغییرات ولتاژ اشاره دارد. مشخص‌کردن محل مهار و عبور سیم‌ها از ابتدا، آماده‌سازی قطعه برای نصب را آسان‌تر می‌کند.

جدول مشخصات چیپ بلالی سبز مدل CG

نور سبز و انتخاب کاربرد مناسب

در نورپردازی رنگی، نور سبز می‌تواند برای مشخص‌کردن بخشی از دکور یا ایجاد جلوه رنگی روی سطح انتخابی به کار برود. پیش از جانمایی چراغ، رنگ و جنس سطح مقابل و نور محیط را بررسی کنید. نتیجه تابش را با پوشش و بازتاب‌دهنده نهایی چراغ ببینید تا انتخاب محل نصب با هدف طرح هماهنگ باشد.

ورودی ۲۲۰ ولت متناوب، بدون درایور مجزا

یکی از ویژگی‌های چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG، راه‌اندازی با ورودی ۲۲۰ ولت متناوب و بی‌نیازی از درایور جداگانه است. هنگام ساخت یا تعمیر چراغ، نوع تغذیه مجموعه را با این مشخصه تطبیق دهید. محل اتصال برق، مسیر سیم‌ها و فضای لازم برای بستن قاب باید پیش از نصب مشخص باشند.

ماژول باید داخل مجموعه مناسب و با عایق‌کاری اتصال‌ها نصب شود. بخش‌های متصل به برق شهر باید دور از دسترس قرار بگیرند و مسیر دفع حرارت نیز آماده باشد. نصب و تعمیر این بخش‌ها را به فرد متخصص بسپارید و پیش از هرگونه تغییر اتصال یا جابه‌جایی قطعات، برق مجموعه را قطع کنید.

ابعاد ماژول و فضای بخش LED

ابعاد کل ماژول ۱۶۷ × ۱۲۶ میلی‌متر و اندازه بخش LED برابر با ۸۳ × ۱۵۳ میلی‌متر اعلام شده است. اندازه کل برای بررسی فضای قرارگیری برد کاربرد دارد و اندازه بخش نورده برای تطبیق با بازتاب‌دهنده یا اجزای نوری چراغ اهمیت پیدا می‌کند. جهت قرارگیری قطعه و محل مهار آن را با نمونه واقعی بررسی کنید.

برای انتخاب چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG، علاوه بر طول و عرض، فاصله ماژول از پوشش جلویی و فضای عبور سیم‌ها را نیز در نظر بگیرید. قطعات یا سیم‌ها نباید هنگام بستن قاب تحت فشار قرار بگیرند. در تعویض یک ماژول موجود، روش ثابت‌شدن و جانمایی بخش نورده را با طراحی قبلی چراغ مقایسه کنید.

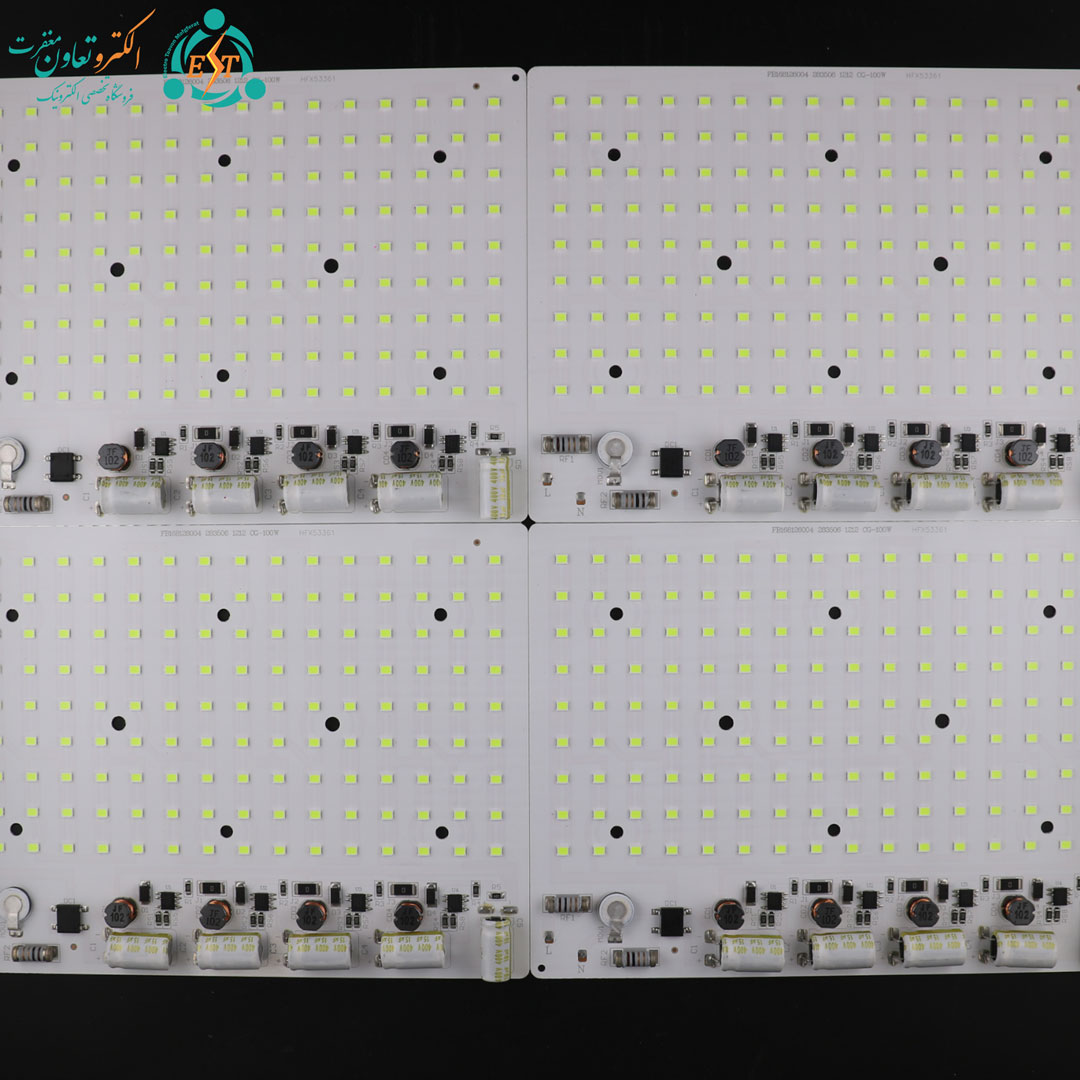

پنج خازن، چهار سلف و دو فیوز

این مدل دارای پنج خازن، چهار سلف و دو فیوز است. این تعدادها بخشی از مشخصات اعلام‌شده مدار هستند و می‌توانید هنگام بررسی محصول، آن‌ها را همراه با ورودی برق، توان و ابعاد ماژول در نظر بگیرید. در نصب، برای قطعات روی برد فضای کافی پیش‌بینی کنید تا با قاب یا اجزای دیگر تماس نامناسب نداشته باشند.

سیم‌کشی را به شکلی انجام دهید که اتصال‌ها زیر کشش نمانند و مسیر سیم از لبه‌های آسیب‌زننده دور باشد. پیش از بستن نهایی قاب، مهار ماژول و وضعیت اتصال‌های الکتریکی را بررسی کنید. دسترسی لازم برای سرویس بعدی نیز باید در جانمایی قطعات لحاظ شود.

طراحی آنتی‌شوک و شرایط حفاظت مجموعه

این مدل با ویژگی آنتی‌شوک و مقاومت در برابر تغییرات ولتاژ معرفی شده است. این ویژگی به حفاظت اعلام‌شده مدار مربوط می‌شود؛ عایق‌کاری اتصال‌ها و حفاظت فرد در برابر تماس با برق باید در طراحی چراغ جداگانه تأمین شوند. شرایط برق ورودی و نصب صحیح مجموعه همچنان در انتخاب و استفاده محصول اهمیت دارند.

برای استفاده در فضای باز، ماژول باید داخل پروژکتور یا قاب محافظ متناسب با محیط نصب قرار بگیرد. حفاظت در برابر آب و رطوبت را برای چراغ کامل، محل ورود سیم‌ها و اتصال‌ها بررسی کنید. مناسب‌بودن مجموعه برای فضای باز به طراحی و حفاظت قاب نهایی وابسته است.

هیت‌سینک و آماده‌سازی مسیر انتقال حرارت

توان اعلام‌شده این ماژول ۱۰۰ وات است؛ مسیر دفع حرارت باید متناسب با توان و شرایط کار مجموعه طراحی شود. از هیت‌سینک مناسب استفاده کنید و تماس بخش انتقال حرارت ماژول با سطح نصب را بررسی کنید. اندازه هیت‌سینک، نحوه قرارگیری چراغ و امکان دفع حرارت باید در کنار یکدیگر در نظر گرفته شوند.

سطح تماس را تمیز و آماده کنید. در محل‌هایی که روش نصب به ماده واسط حرارتی نیاز دارد، از خمیر سیلیکون مناسب استفاده کنید و آن را مطابق طراحی اتصال به کار ببرید. ماده نباید به نقاط الکتریکی برسد. چیپ را بدون آماده‌بودن مسیر دفع حرارت، برای آزمایش طولانی روشن نگه ندارید.

مراحل انتخاب و نصب

پیش از نصب چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG، سازگاری برق ورودی، فضای قاب و روش خنک‌کاری را بررسی کنید. در تعمیر چراغ، برابر بودن توان به‌تنهایی برای انتخاب قطعه جایگزین کافی نیست؛ اندازه، محل مهار و شرایط اتصال نیز باید هماهنگ باشند.

1. مجموعه را از برق جدا کنید و مشخصات تغذیه را بررسی کنید.
2. ابعاد ماژول و بخش LED را با فضای نصب و اجزای نوری تطبیق دهید.
3. هیت‌سینک و سطح تماس حرارتی را آماده کنید.
4. ماژول را مهار کرده و اتصال‌ها را مطابق علامت‌ها و روش نصب عایق‌کاری کنید.
5. پس از کامل‌شدن نصب، عملکرد چراغ را با قاب و پوشش نهایی بررسی کنید.

برای هرگونه اصلاح سیم‌کشی یا جابه‌جایی، دوباره برق را قطع کنید. پس از بستن قاب، مسیر سیم‌ها و دسترسی به اتصال‌ها را بازبینی کنید.

پرسش‌های متداول درباره مدل CG

آیا به درایور جداگانه نیاز دارد؟

خیر؛ چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG برای ورودی ۲۲۰ ولت متناوب معرفی شده و به درایور مجزا نیاز ندارد.

ابعاد بخش LED با کل ماژول چه تفاوتی دارد؟

اندازه کل ماژول ۱۶۷ × ۱۲۶ میلی‌متر و اندازه بخش LED برابر با ۸۳ × ۱۵۳ میلی‌متر است؛ هر دو را در انتخاب قاب و اجزای نوری بررسی کنید.

آیا برای نصب در فضای باز قابل استفاده است؟

استفاده در فضای باز باید داخل چراغ یا قاب محافظ مناسب آن محیط انجام شود؛ وضعیت حفاظت اتصال‌ها و ورودی سیم را نیز بررسی کنید.

آیا هیت‌سینک لازم است؟

بله؛ پیش از راه‌اندازی، مسیر مناسب دفع حرارت و تماس صحیح ماژول با هیت‌سینک باید آماده باشد.

خمیر سیلیکون و مقایسه چیپ‌های پروژکتوری

برای آماده‌سازی تماس حرارتی چیپ ۱۰۰ وات ۲۲۰ ولت سبز CG، گزینه‌های موجود در دسته‌بندی خمیر سیلیکون حرارتی را بررسی کنید. برای مقایسه توان، نوع تغذیه و اندازه مدل‌های دیگر نیز می‌توانید چیپ‌های پروژکتوری LED فروشگاه را ببینید.
