چیپ ۲۰۰ وات ۲۲۰ ولت بلالی سبز مدل CG
1,250,000 تومان

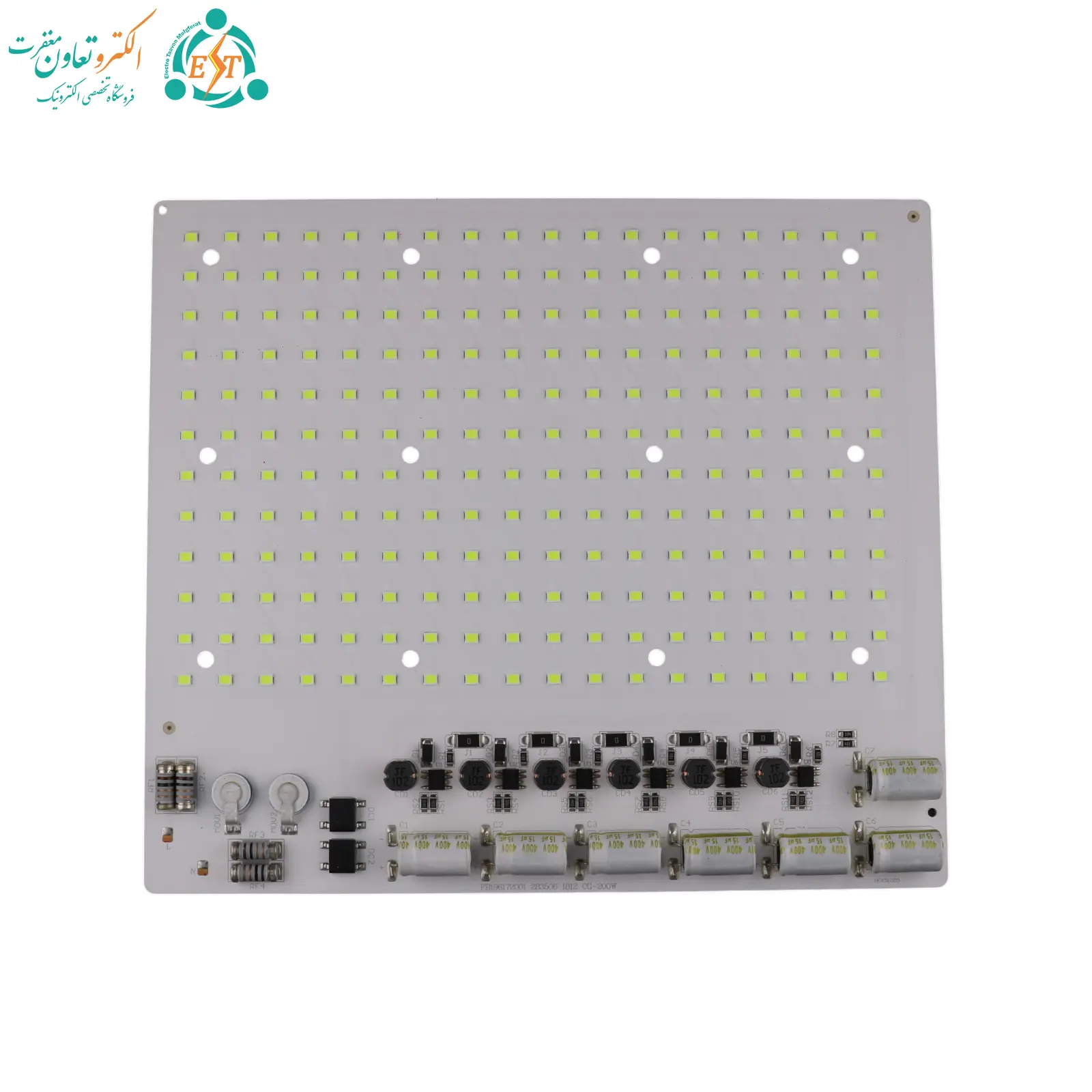

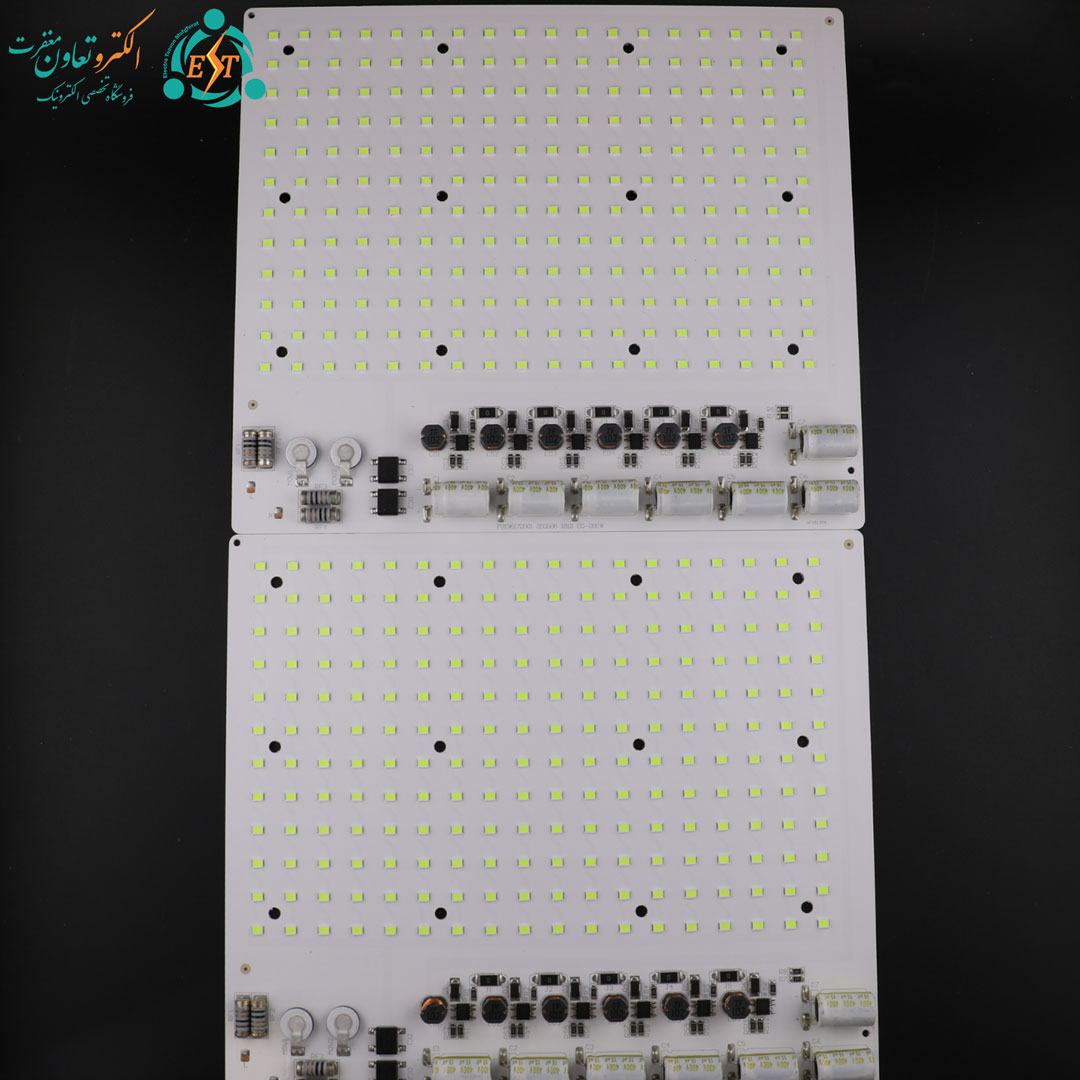

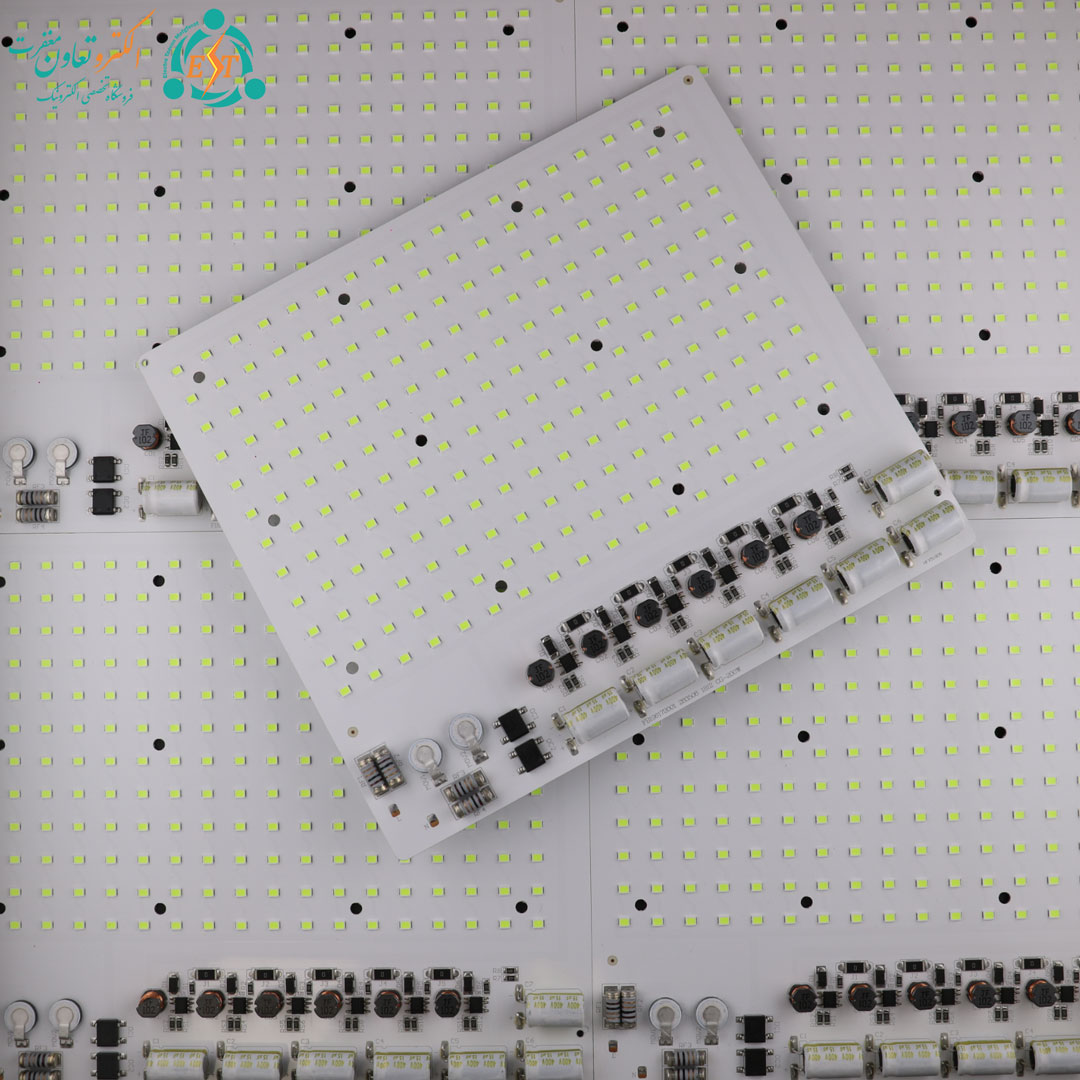

چیپ بلالی SMD سبز مدل CG؛ آنتی‌شوک‌دار، توان ۲۰۰ وات، ورودی ۲۲۰ ولت متناوب بدون درایور مجزا، دارای هفت خازن، شش سلف و چهار فیوز.
موجود
مجموع :
هر کدام :
هر کدام :
واردات مستقیم
از تأمین تا خرید، بی‌واسطه
ارسال سریع
روش و هزینه در ثبت سفارش
۷ روز ضمانت بازگشت
مطابق شرایط فروشگاه
بهترین قیمت
مزیت خرید از واردکننده
چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG؛ ماژول بلالی SMD برای نورپردازی رنگی
چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG یک ماژول بلالی SMD برای ساخت یا تعمیر مجموعه‌های روشنایی سازگار است. این محصول با توان اعلام‌شده ۲۰۰ وات و ورودی ۲۲۰ ولت متناوب عرضه می‌شود و برای راه‌اندازی به درایور مجزا نیاز ندارد. رنگ نور آن سبز است و مدل CG برای طرح‌هایی قابل بررسی است که به نورپردازی سبز در یک چراغ یا پروژکتور مناسب نیاز دارند.
ابعاد ماژول، فضای بخش نورده و طراحی مسیر دفع حرارت را پیش از انتخاب بررسی کنید. این محصول دارای هفت خازن، شش سلف و چهار فیوز است و با طراحی آنتی‌شوک، برای مقاومت در برابر تغییرات ولتاژ معرفی شده است. انتخاب قطعه باید با توجه به مشخصات تغذیه، محل نصب و شرایط استفاده مجموعه انجام شود.
جدول مشخصات چیپ بلالی سبز مدل CG
| نوع محصول | چیپ بلالی SMD |
|---|---|
| مدل | CG |
| توان اعلام‌شده | ۲۰۰ وات |
| ولتاژ ورودی | ۲۲۰ ولت متناوب (AC) |
| رنگ نور | سبز |
| نیاز به درایور مجزا | ندارد |
| تعداد خازن | ۷ عدد |
| تعداد سلف | ۶ عدد |
| تعداد فیوز | ۴ عدد |
| ابعاد ماژول | ۱۹۵ × ۱۷۲ میلی‌متر |
| ابعاد بخش LED | ۱۱۳ × ۱۷۳ میلی‌متر |
| ویژگی حفاظتی اعلام‌شده | آنتی‌شوک؛ مقاوم در برابر تغییرات ولتاژ |
نور سبز و انتخاب کاربرد مناسب
رنگ نور این مدل سبز است. برای انتخاب آن، نتیجه نورپردازی را در کنار رنگ سطوح، پوشش جلوی چراغ و نور منابع دیگر بررسی کنید. نور سبز می‌تواند برای مشخص‌کردن بخشی از دکور، ایجاد جلوه رنگی یا اجرای طرح روشنایی با رنگ مشخص به کار برود؛ جانمایی چراغ را با هدف همان پروژه هماهنگ کنید.
ورودی ۲۲۰ ولت متناوب، بدون درایور مجزا
یکی از ویژگی‌های چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG، راه‌اندازی با ورودی ۲۲۰ ولت متناوب و بی‌نیازی از درایور جداگانه است. هنگام ساخت یا تعمیر چراغ، نوع تغذیه مجموعه را با این مشخصه تطبیق دهید. محل اتصال برق، مسیر سیم‌ها و فضای لازم برای بستن قاب باید پیش از نصب مشخص باشند.
ماژول باید داخل مجموعه مناسب و با عایق‌کاری اتصال‌ها نصب شود. بخش‌های متصل به برق شهر باید دور از دسترس قرار بگیرند و مسیر دفع حرارت نیز آماده باشد. نصب و تعمیر این بخش‌ها را به فرد متخصص بسپارید و پیش از هرگونه تغییر اتصال یا جابه‌جایی قطعات، برق مجموعه را قطع کنید.
ابعاد ماژول و فضای بخش LED
ابعاد کل ماژول ۱۹۵ × ۱۷۲ میلی‌متر و اندازه بخش LED برابر با ۱۱۳ × ۱۷۳ میلی‌متر اعلام شده است. اندازه کل برای بررسی فضای قرارگیری برد کاربرد دارد و اندازه بخش نورده برای تطبیق با بازتاب‌دهنده یا اجزای نوری چراغ اهمیت پیدا می‌کند. جهت قرارگیری قطعه و محل مهار آن را با نمونه واقعی بررسی کنید.
برای انتخاب چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG، علاوه بر طول و عرض، فاصله ماژول از پوشش جلویی و فضای عبور سیم‌ها را نیز در نظر بگیرید. قطعات یا سیم‌ها نباید هنگام بستن قاب تحت فشار قرار بگیرند. در تعویض یک ماژول موجود، روش ثابت‌شدن و جانمایی بخش نورده را با طراحی قبلی چراغ مقایسه کنید.
هفت خازن، شش سلف و چهار فیوز
این مدل دارای هفت خازن، شش سلف و چهار فیوز است. این تعدادها بخشی از مشخصات اعلام‌شده مدار هستند و می‌توانید هنگام بررسی محصول، آن‌ها را همراه با ورودی برق، توان و ابعاد ماژول در نظر بگیرید. در نصب، برای قطعات روی برد فضای کافی پیش‌بینی کنید تا با قاب یا اجزای دیگر تماس نامناسب نداشته باشند.
سیم‌کشی را به شکلی انجام دهید که اتصال‌ها زیر کشش نمانند و مسیر سیم از لبه‌های آسیب‌زننده دور باشد. پیش از بستن نهایی قاب، مهار ماژول و وضعیت اتصال‌های الکتریکی را بررسی کنید. دسترسی لازم برای سرویس بعدی نیز باید در جانمایی قطعات لحاظ شود.
طراحی آنتی‌شوک و شرایط حفاظت مجموعه
این مدل با ویژگی آنتی‌شوک و مقاومت در برابر تغییرات ولتاژ معرفی شده است. این ویژگی به حفاظت اعلام‌شده مدار مربوط می‌شود؛ عایق‌کاری اتصال‌ها و حفاظت فرد در برابر تماس با برق باید در طراحی چراغ جداگانه تأمین شوند. شرایط برق ورودی و نصب صحیح مجموعه همچنان در انتخاب و استفاده محصول اهمیت دارند.
برای استفاده در فضای باز، ماژول باید داخل پروژکتور یا قاب محافظ متناسب با محیط نصب قرار بگیرد. حفاظت در برابر آب و رطوبت را برای چراغ کامل، محل ورود سیم‌ها و اتصال‌ها بررسی کنید. مناسب‌بودن مجموعه برای فضای باز به طراحی و حفاظت قاب نهایی وابسته است.
هیت‌سینک و آماده‌سازی مسیر انتقال حرارت
توان اعلام‌شده این ماژول ۲۰۰ وات است؛ مسیر دفع حرارت باید متناسب با توان و شرایط کار مجموعه طراحی شود. از هیت‌سینک مناسب استفاده کنید و تماس بخش انتقال حرارت ماژول با سطح نصب را بررسی کنید. اندازه هیت‌سینک، نحوه قرارگیری چراغ و امکان دفع حرارت باید در کنار یکدیگر در نظر گرفته شوند.
سطح تماس را تمیز و آماده کنید. در محل‌هایی که روش نصب به ماده واسط حرارتی نیاز دارد، از خمیر سیلیکون مناسب استفاده کنید و آن را مطابق طراحی اتصال به کار ببرید. ماده نباید به نقاط الکتریکی برسد. چیپ را بدون آماده‌بودن مسیر دفع حرارت، برای آزمایش طولانی روشن نگه ندارید.
مراحل انتخاب و نصب
پیش از نصب چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG، سازگاری برق ورودی، فضای قاب و روش خنک‌کاری را بررسی کنید. در تعمیر چراغ، برابر بودن توان به‌تنهایی برای انتخاب قطعه جایگزین کافی نیست؛ اندازه، محل مهار و شرایط اتصال نیز باید هماهنگ باشند.
- مجموعه را از برق جدا کنید و مشخصات تغذیه را بررسی کنید.
- ابعاد ماژول و بخش LED را با فضای نصب و اجزای نوری تطبیق دهید.
- هیت‌سینک و سطح تماس حرارتی را آماده کنید.
- ماژول را مهار کرده و اتصال‌ها را مطابق علامت‌ها و روش نصب عایق‌کاری کنید.
- پس از کامل‌شدن نصب، عملکرد چراغ را با قاب و پوشش نهایی بررسی کنید.
برای هرگونه اصلاح سیم‌کشی یا جابه‌جایی، دوباره برق را قطع کنید. پس از بستن قاب، مسیر سیم‌ها و دسترسی به اتصال‌ها را بازبینی کنید.
پرسش‌های متداول درباره مدل CG
آیا به درایور جداگانه نیاز دارد؟
خیر؛ چیپ ۲۰۰ وات ۲۲۰ ولت سبز CG برای ورودی ۲۲۰ ولت متناوب معرفی شده و به درایور مجزا نیاز ندارد.
ابعاد بخش LED با کل ماژول چه تفاوتی دارد؟
اندازه کل ماژول ۱۹۵ × ۱۷۲ میلی‌متر و اندازه بخش LED برابر با ۱۱۳ × ۱۷۳ میلی‌متر است؛ هر دو را در انتخاب قاب و اجزای نوری بررسی کنید.
آیا برای نصب در فضای باز قابل استفاده است؟
استفاده در فضای باز باید داخل چراغ یا قاب محافظ مناسب آن محیط انجام شود؛ وضعیت حفاظت اتصال‌ها و ورودی سیم را نیز بررسی کنید.
آیا هیت‌سینک لازم است؟
بله؛ پیش از راه‌اندازی، مسیر مناسب دفع حرارت و تماس صحیح ماژول با هیت‌سینک باید آماده باشد.
