چیپ ۵۰ وات ۲۲۰ ولت بلالی سبز مدل CG

چیپ ۵۰ وات بلالی سبز CG؛ ماژول ۲۲۰ ولت برای نورپردازی رنگی

چیپ ۵۰ وات بلالی سبز CG یک ماژول روشنایی SMD با ورودی ۲۲۰ ولت AC است که برای ساخت یا تعمیر پروژکتور با نور سبز کاربرد دارد. این مدل به درایور جداگانه نیاز ندارد و روشنایی اعلام‌شده آن حدود ۵۰۰۰ لومن است. اگر می‌خواهید بخشی از دکور، دیوار یا فضای موردنظر را با نور سبز برجسته کنید، این چیپ را می‌توانید در یک مجموعه روشنایی با بدنه و خنک‌کاری مناسب به کار ببرید.

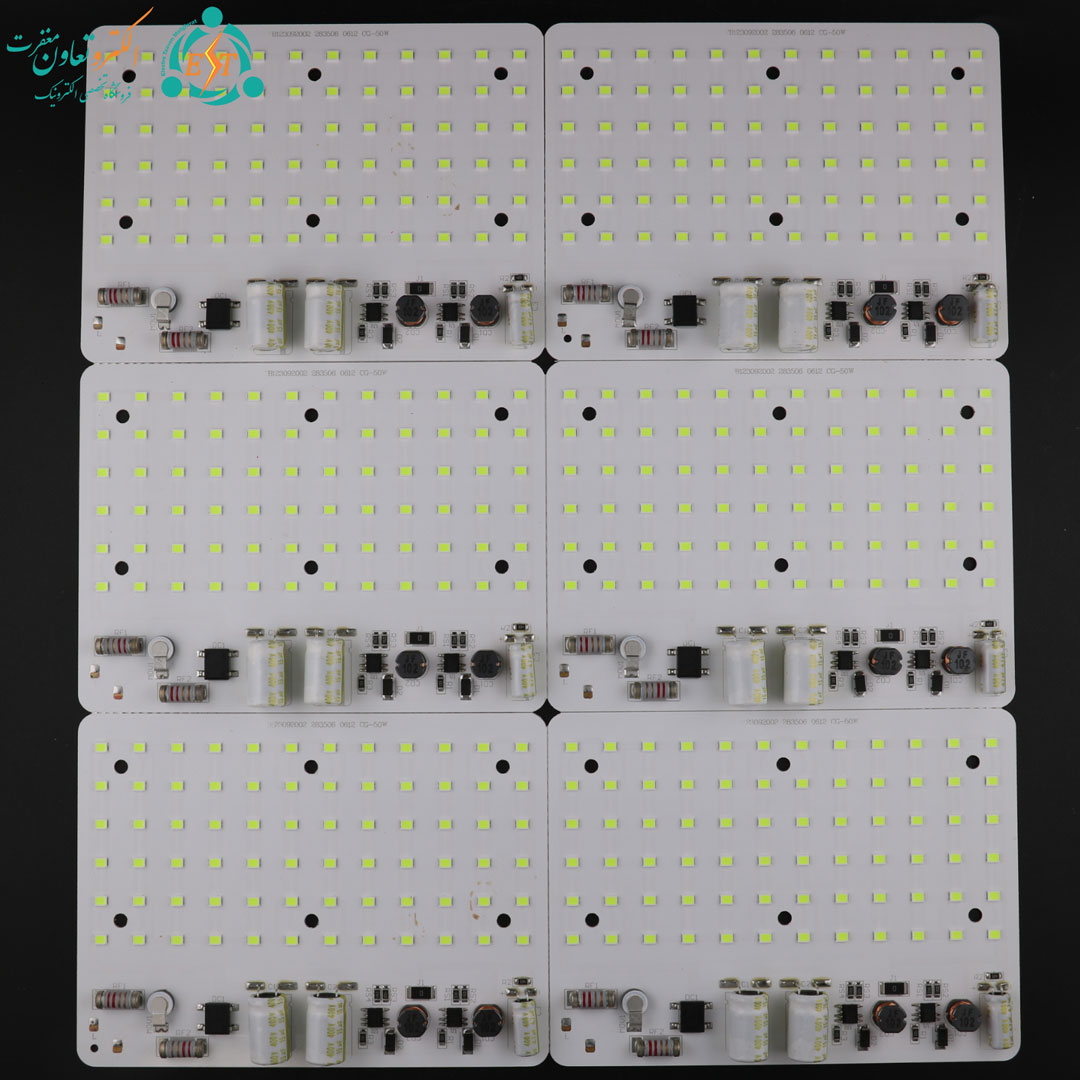

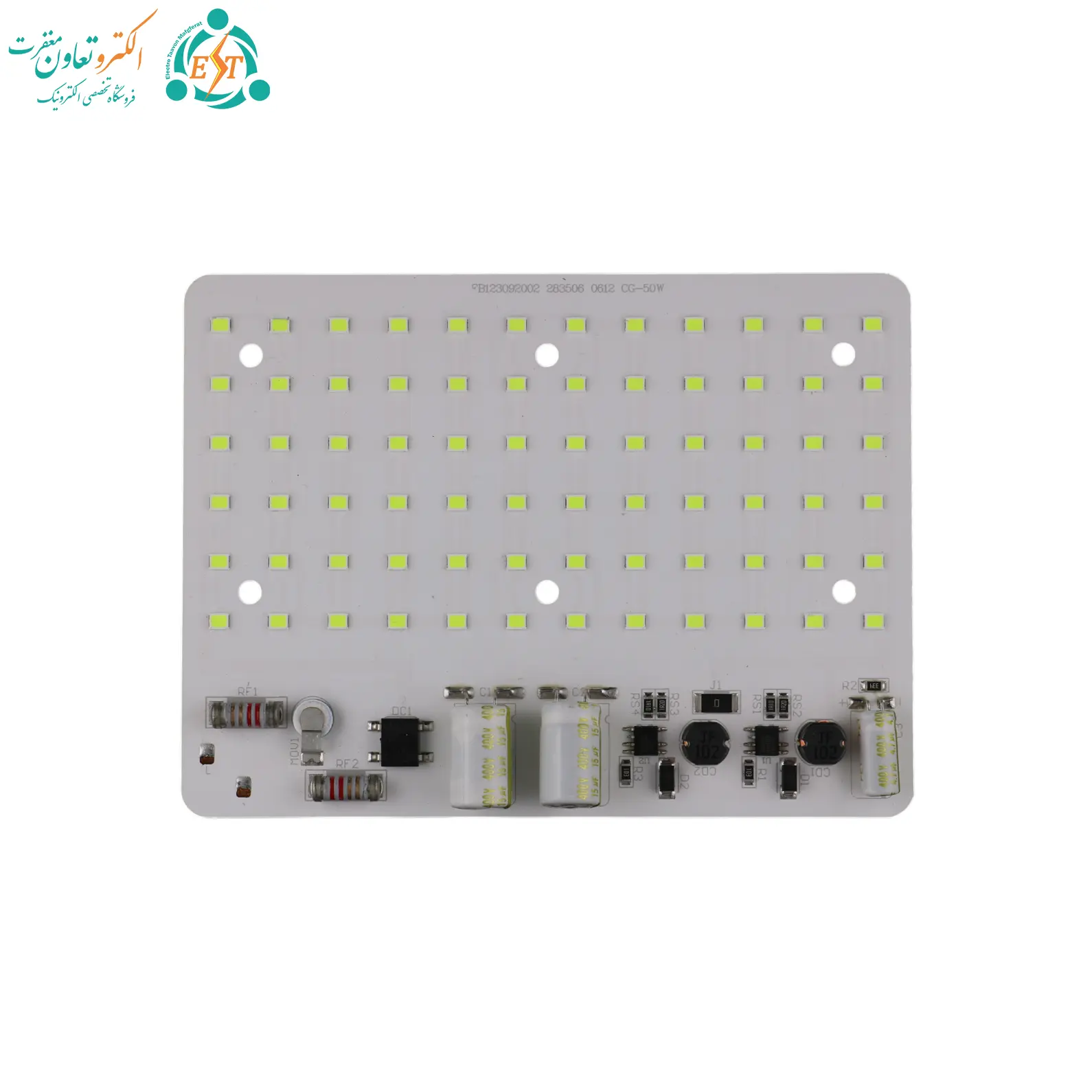

مدل CG دارای ۳ خازن و ۲ سلف است و با ویژگی آنتی‌شوک برای کمک به محافظت در برابر نوسانات ولتاژ معرفی شده است. ابعاد کلی ماژول ۱۲۲ × ۹۲ میلی‌متر و ابعاد بخش نورده SMD برابر با ۱۱۳ × ۵۳ میلی‌متر است. بررسی این دو اندازه پیش از سفارش، انتخاب قاب و تطبیق ماژول با پروژکتور موجود را آسان‌تر می‌کند.

جدول مشخصات فنی چیپ بلالی سبز مدل CG

نور سبز برای ایجاد جلوه متفاوت در فضا

نور سبز این مدل برای پروژه‌هایی مناسب است که رنگ نور بخشی از طراحی آن‌هاست. نورپردازی تزئینی دیوار، عناصر دکوراتیو، ویترین و فضاهای مناسبتی از کاربردهایی هستند که می‌توان این ماژول را در قالب یک پروژکتور مناسب برای آن‌ها در نظر گرفت. انتخاب جای چراغ و جهت تابش به شما کمک می‌کند بخش دلخواه را برجسته کنید و نور را به محدوده موردنظر برسانید.

جلوه نهایی به رنگ سطح، فاصله پروژکتور و روشنایی اطراف وابسته است. یک سطح روشن و یک سطح تیره، نور سبز را به شکل یکسان نشان نمی‌دهند. برای اجرای چند چراغ در کنار هم، پیش از تثبیت جای آن‌ها، نتیجه نورپردازی را در همان محیط بررسی کنید تا فاصله‌ها و جهت تابش با طرح شما هماهنگ باشند.

توان ۵۰ وات و روشنایی حدود ۵۰۰۰ لومن

توان اعلام‌شده برای این چیپ ۵۰ وات و میزان روشنایی آن حدود ۵۰۰۰ لومن است. این دو مشخصه در کنار رنگ نور و نوع کاربرد، به مقایسه ماژول‌ها کمک می‌کنند. مقدار لومن، روشنایی اعلام‌شده محصول را بیان می‌کند؛ برای انتخاب تعداد پروژکتورها، ابعاد محیط و نحوه توزیع نور را هم در نظر بگیرید.

در یک پروژکتور کامل، اجزای جلویی، نوع پوشش و چیدمان ماژول بر نتیجه نورپردازی اثر می‌گذارند. هنگام تعویض چیپ یک چراغ، هماهنگی بخش نورده با دهانه و اجزای داخلی آن را بررسی کنید. این کار کمک می‌کند از فضای بدنه به‌درستی استفاده شود و بخش‌های نورده پشت لبه‌ها یا قطعات قاب قرار نگیرند.

بدون نیاز به درایور جداگانه

چیپ ۵۰ وات بلالی سبز CG برای ورودی ۲۲۰ ولت AC طراحی شده و راه‌اندازی آن به درایور خارجی نیاز ندارد. وجود مدار راه‌اندازی روی ماژول، تعداد قطعات جداگانه موردنیاز در مجموعه را کمتر می‌کند. هنگام ساخت یا تعمیر پروژکتور، محل قرارگیری ماژول، فضای عبور سیم‌ها و دسترسی برای سرویس را از ابتدا در نظر بگیرید.

اتصال به برق شهری باید در مجموعه‌ای با نصب و عایق‌کاری مناسب انجام شود. نصب و سرویس را با برق کاملاً قطع‌شده و توسط فرد دارای صلاحیت انجام دهید؛ بدنه باید از تماس ناخواسته با قسمت‌های برق‌دار جلوگیری کند.

مدار آنتی‌شوک با ۳ خازن و ۲ سلف

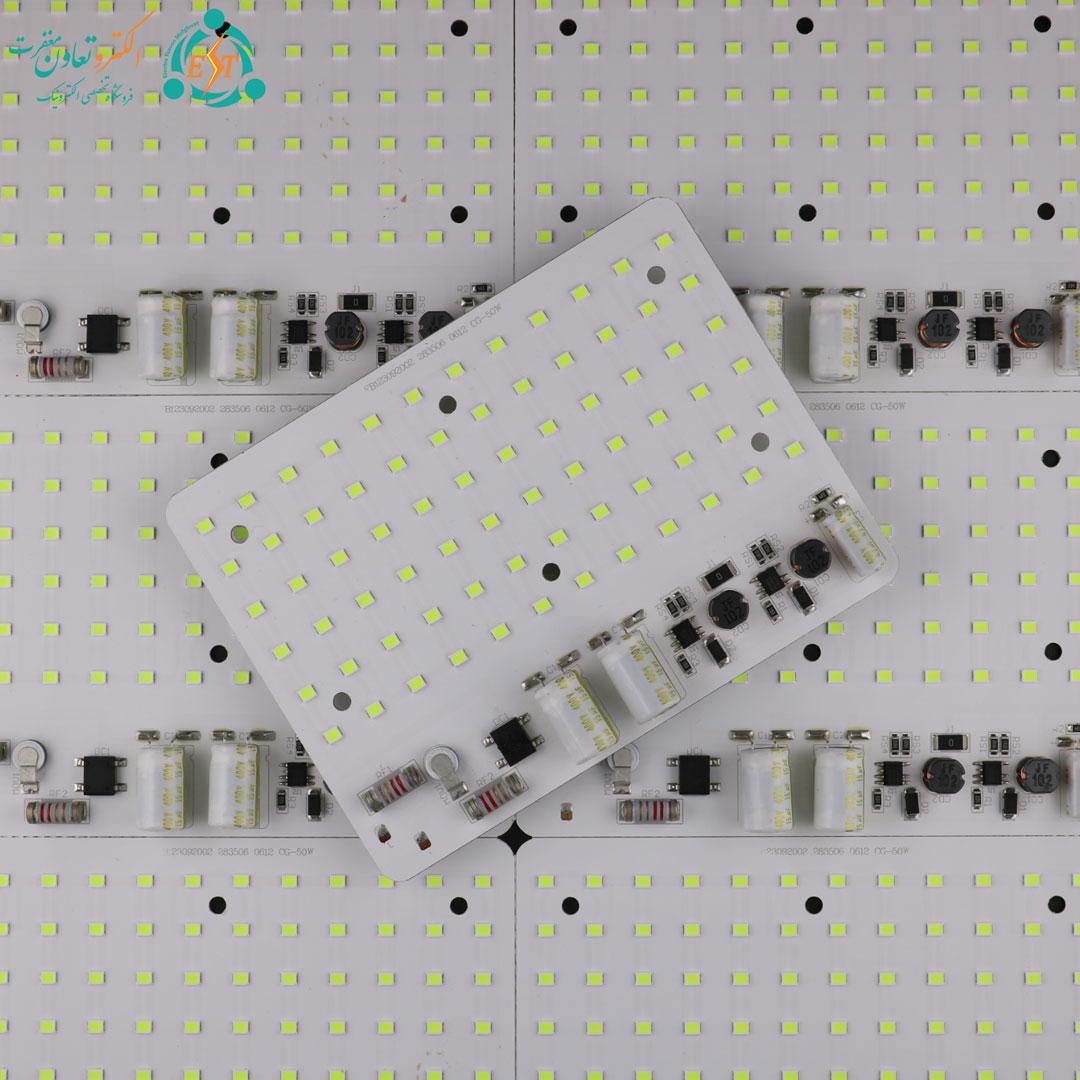

این مدل دارای ۳ خازن و ۲ سلف است و ویژگی آنتی‌شوک آن برای کمک به محافظت در برابر نوسانات ولتاژ معرفی شده است. این مشخصه برای انتخاب ماژول پروژکتور در کنار توان، ورودی برق و شرایط استفاده اهمیت دارد. برای کارکرد مناسب مجموعه، اجرای صحیح اتصالات و مدیریت دمای ماژول را نیز همراه با ویژگی‌های مدار در نظر بگیرید.

بررسی ابعاد برای انتخاب قاب پروژکتور

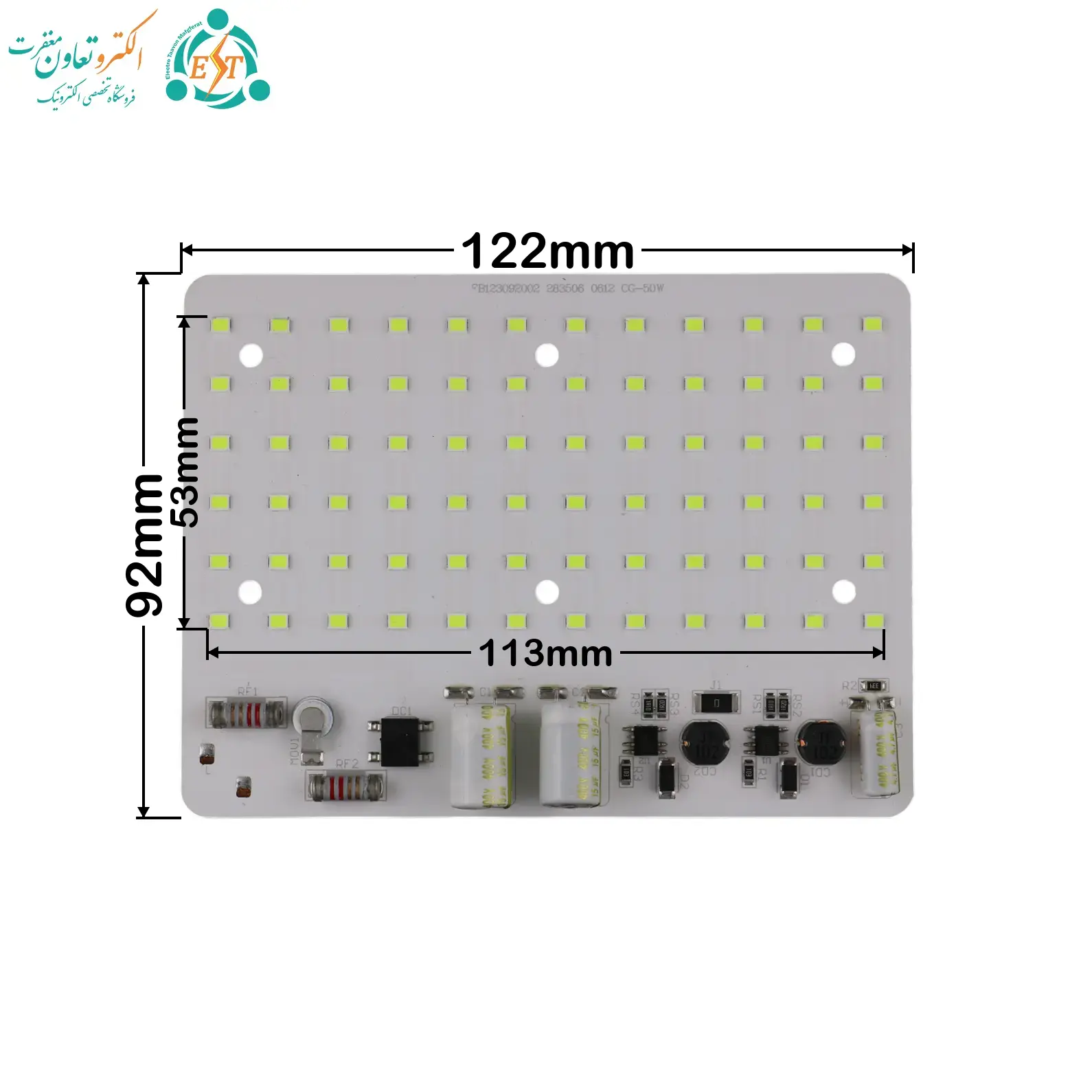

ابعاد کلی ماژول ۱۲۲ × ۹۲ میلی‌متر است؛ این اندازه را برای بررسی فضای نصب داخل بدنه ملاک قرار دهید. بخش نورده SMD ابعادی برابر با ۱۱۳ × ۵۳ میلی‌متر دارد و باید با فضای مقابل چیپ و اجزای جلویی پروژکتور هماهنگ باشد. اندازه بخش نورده با اندازه کل برد متفاوت است.

برای جایگزینی ماژول قبلی، علاوه بر توان، ابعاد، ولتاژ ورودی، نحوه تثبیت و سطح تماس حرارتی را مقایسه کنید. پیش از سفارش، فضای در دسترس را اندازه بگیرید و مطمئن شوید قطعات مدار و سیم‌ها تحت فشار قاب قرار نمی‌گیرند. تطبیق این موارد، آماده‌سازی بدنه و نصب را ساده‌تر می‌کند.

هیت‌سینک و خمیر سیلیکون برای دفع حرارت

این چیپ ۵۰ وات باید روی هیت‌سینک مناسب یا سطحی از بدنه پروژکتور که برای انتقال و دفع حرارت طراحی شده است نصب شود. تماس صحیح پشت ماژول با سطح زیرین، بخش مهمی از نصب است. سطح تماس را پیش از نصب تمیز کنید و خنک‌کاری را متناسب با توان ماژول و شرایط کار مجموعه انتخاب کنید.

برای بهترشدن انتقال گرما، از یک لایه نازک و یکنواخت خمیر سیلیکون حرارتی در محل تماس پشت ماژول با هیت‌سینک استفاده کنید. خمیر، ناهمواری‌های ریز بین دو سطح را پر می‌کند و باید همراه با هیت‌سینک و اتصال مناسب به کار رود. در طراحی بدنه، امکان دفع گرما از مجموعه را هم در نظر بگیرید.

استفاده در فضای باز با قاب محافظ مناسب

برای نورپردازی فضای باز، این ماژول را داخل بدنه پروژکتور با حفاظت متناسب با شرایط محل نصب به کار ببرید. محافظت در برابر رطوبت و باران باید توسط قاب و اتصالات مناسب تأمین شود؛ ویژگی آنتی‌شوک به مدار الکتریکی مربوط است. در انتخاب بدنه، فضای کافی برای ماژول، انتقال حرارت و دسترسی به اتصالات را هم بررسی کنید.

پرسش‌های متداول

آیا چیپ سبز CG به درایور نیاز دارد؟

این مدل با ورودی ۲۲۰ ولت AC کار می‌کند و به درایور جداگانه نیاز ندارد. نصب داخل بدنه مناسب و تأمین خنک‌کاری برای راه‌اندازی آن لازم است.

روشنایی این چیپ چقدر است؟

روشنایی اعلام‌شده حدود ۵۰۰۰ لومن است. نتیجه نهایی در پروژکتور به ساختار چراغ، محل نصب و شرایط محیط نیز بستگی دارد.

آیا می‌توان آن را جایگزین هر چیپ ۵۰ وات کرد؟

برای جایگزینی، ولتاژ ورودی، ابعاد ماژول، نحوه نصب و شرایط دفع حرارت باید با پروژکتور قبلی سازگار باشند. ابعاد کلی این مدل ۱۲۲ × ۹۲ میلی‌متر است.

ابعاد بخش SMD همان ابعاد کل ماژول است؟

ابعاد کل ماژول ۱۲۲ × ۹۲ میلی‌متر و اندازه بخش نورده SMD برابر با ۱۱۳ × ۵۳ میلی‌متر است. برای انتخاب بدنه، هر دو اندازه را بررسی کنید.

برای نصب چه لوازم حرارتی نیاز است؟

هیت‌سینک یا بدنه مناسب برای دفع حرارت، همراه با خمیر سیلیکون حرارتی در محل تماس پشت ماژول لازم است. مدل‌های موجود را در دسته‌بندی خمیر سیلیکون بررسی کنید.
