چیپ ۵۰ وات ۲۲۰ ولت پروژکتوری بلالی مهتابی FAM

چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM؛ ماژول بلالی برای پروژکتور

چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM یک ماژول SMD بلالی برای ساخت یا تعمیر پروژکتورهای سازگار است. این محصول با برق ورودی ۲۲۰ ولت کار می‌کند و برای راه‌اندازی به درایور مجزا نیاز ندارد. توان واقعی اعلام‌شده آن ۵۰ وات و میزان روشنایی معرفی‌شده ۵۰۰۰ لومن است. ترکیب نور مهتابی، ۴۸ عدد LED از نوع SMD 2835 و برد آلومینیومی ضخیم، مشخصات اصلی این مدل را تشکیل می‌دهد. اگر برای پروژکتور خود به دنبال ماژولی با ابعاد مشخص و راه‌اندازی بدون درایور جداگانه هستید، این چیپ را از نظر اندازه، شرایط تغذیه و روش دفع حرارت با مجموعه خود مقایسه کنید.

جدول مشخصات چیپ بلالی پروژکتوری FAM

راه‌اندازی با برق ۲۲۰ ولت، بدون درایور مجزا

یکی از مزیت‌های چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM، بی‌نیازی از درایور جداگانه است. این ویژگی هنگام طراحی محل قرارگیری قطعات داخل پروژکتور، نیاز به جانمایی یک درایور مستقل را حذف می‌کند. برای جایگزینی یک ماژول قدیمی نیز ابتدا نوع تغذیه آن را بررسی کنید؛ انتخاب این محصول باید بر اساس ورودی ۲۲۰ ولت و سازگاری کامل مجموعه انجام شود. مسیر سیم‌کشی، محل اتصال‌ها و فضای پشت قاب را پیش از نصب مشخص کنید تا قطعات و سیم‌ها هنگام بستن پروژکتور تحت فشار قرار نگیرند.

اتصال مستقیم به برق به معنی آماده‌بودن یک چیپ بدون قاب برای استفاده نهایی نیست. ماژول باید داخل مجموعه مناسب، با عایق‌کاری اتصال‌ها و مسیر دفع حرارت کافی نصب شود. نصب و تعمیر بخش‌های متصل به برق شهر را به فرد متخصص بسپارید و پیش از هرگونه جابه‌جایی یا اصلاح اتصال، برق را قطع کنید.

نور مهتابی با روشنایی اعلام‌شده ۵۰۰۰ لومن

رنگ نور این مدل مهتابی است و برای پروژه‌هایی قابل بررسی است که نور سفید مهتابی در آن‌ها انتخاب شده است. میزان روشنایی اعلام‌شده ۵۰۰۰ لومن، مشخصه‌ای برای مقایسه این ماژول با گزینه‌های دیگر به شمار می‌رود. نتیجه روشنایی در محل استفاده علاوه بر خود چیپ، به طراحی پروژکتور، بازتاب‌دهنده، پوشش جلوی چراغ و فاصله نصب وابسته است. به همین دلیل، برای انتخاب نهایی فقط به عدد توان اکتفا نکنید و شرایط چراغ کامل را نیز در نظر بگیرید.

اگر قرار است چند پروژکتور در کنار یکدیگر کار کنند، هماهنگی رنگ نور آن‌ها اهمیت دارد. در تعمیر یک مجموعه موجود، رنگ نور چیپ جایگزین را با چراغ‌های باقی‌مانده مقایسه کنید. بهتر است نتیجه را با قاب و پوشش نهایی ببینید تا تصویری نزدیک‌تر به شرایط واقعی استفاده داشته باشید.

۴۸ LED از نوع SMD 2835 و ابعاد دقیق ماژول

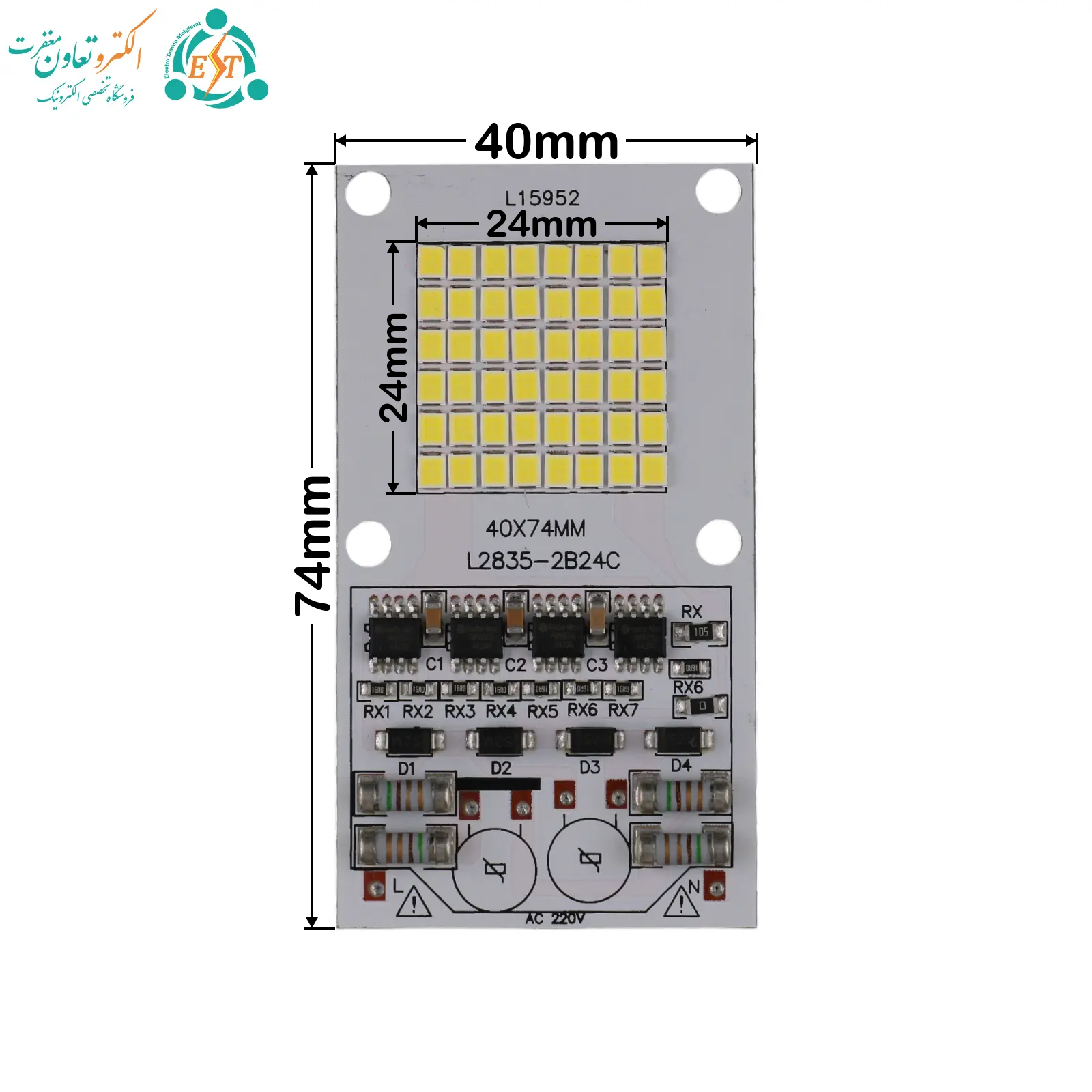

روی این ماژول ۴۸ عدد LED از نوع SMD 2835 قرار گرفته است. ابعاد کل برد ۷۴ × ۴۰ میلی‌متر و اندازه بخش SMD برابر با ۲۴ × ۲۴ میلی‌متر است. این دو اندازه، دو بخش متفاوت محصول را توصیف می‌کنند: اندازه کل برای بررسی فضای نصب برد و اندازه بخش نورده برای تطبیق با اجزای نوری پروژکتور کاربرد دارد. هنگام خرید قطعه جایگزین، هر دو را با محل نصب قبلی مقایسه کنید.

برای انتخاب چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM، علاوه بر طول و عرض، روش ثابت‌شدن ماژول، محل عبور سیم‌ها و فاصله آن از پوشش جلویی را بررسی کنید. برابر بودن توان دو چیپ، به‌تنهایی به معنی امکان جایگزینی مستقیم آن‌ها نیست. تطبیق اندازه و جانمایی قطعات، به نصب مرتب‌تر و کاهش دوباره‌کاری کمک می‌کند.

برد آلومینیومی با ضخامت ۱٫۶ میلی‌متر

PCB این محصول از آلومینیوم ضخیم ساخته شده و ضخامت اعلام‌شده آن ۱٫۶ میلی‌متر است. در نصب یک ماژول روشنایی، کیفیت تماس برد با سطح انتقال حرارت اهمیت زیادی دارد. برد باید متناسب با طراحی مجموعه روی هیت‌سینک یا بخش آلومینیومی مناسب نصب شود تا مسیر دفع حرارت تکمیل باشد. آلومینیومی بودن PCB به‌تنهایی جایگزین هیت‌سینک مناسب نیست؛ اندازه و شرایط خنک‌کاری مجموعه نیز باید با توان ماژول هماهنگ باشد.

سطح نصب را تمیز و آماده کنید و برای اتصال حرارتی، از ماده واسط مناسب مطابق روش نصب استفاده کنید. خمیر سیلیکون حرارتی در محل تماس برد و هیت‌سینک به انتقال بهتر حرارت کمک می‌کند. آن را به مقدار مناسب به کار ببرید و از رسیدن ماده به اتصال‌های الکتریکی جلوگیری کنید. پس از مهار ماژول، تماس صحیح سطح و آزادبودن مسیر سیم‌ها را دوباره بررسی کنید.

چهار فیوز و محافظ تغییرات ولتاژ

چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM طبق مشخصات اعلام‌شده دارای چهار فیوز و محافظ تغییرات ولتاژ یا طراحی آنتی‌شوک‌دار است. این ویژگی‌ها بخشی از طراحی حفاظتی محصول هستند و هنگام مقایسه با ماژول‌های دیگر می‌توان آن‌ها را در کنار مشخصات تغذیه، ساختار برد و شرایط نصب بررسی کرد. منظور از آنتی‌شوک در این محصول، حفاظت اعلام‌شده در برابر تغییرات ولتاژ است؛ این عنوان به معنی حفاظت فرد در برابر برق‌گرفتگی نیست. اتصال‌ها همچنان باید داخل قاب مناسب و دور از دسترس قرار بگیرند.

راهنمای انتخاب برای ساخت یا تعمیر پروژکتور

• تغذیه: ورودی مجموعه را با مشخصه ۲۲۰ ولت این محصول تطبیق دهید.
• فضای نصب: ابعاد ۷۴ × ۴۰ میلی‌متر برد و محل مهار آن را بررسی کنید.
• بخش نورده: اندازه ۲۴ × ۲۴ میلی‌متر را با بازتاب‌دهنده یا اجزای نوری چراغ مقایسه کنید.
• انتقال حرارت: هیت‌سینک، سطح تماس و تهویه متناسب با توان ۵۰ وات در نظر بگیرید.
• نتیجه نور: رنگ مهتابی و شرایط تابش چراغ کامل را با نیاز محل هماهنگ کنید.

پس از کامل‌شدن نصب، عملکرد پروژکتور را در شرایط استفاده بررسی کنید. برای هرگونه اصلاح سیم‌کشی یا تغییر محل قطعات، مجموعه را از برق جدا کنید. انتخاب قطعه مناسب همراه با نصب صحیح، به اندازه خود مشخصات ماژول در نتیجه نهایی اهمیت دارد.

پرسش‌های متداول درباره چیپ ۵۰ وات FAM

آیا این چیپ به درایور جداگانه نیاز دارد؟

خیر؛ چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM برای تغذیه ۲۲۰ ولت معرفی شده و به درایور مجزا نیاز ندارد. نصب آن باید در مجموعه سازگار انجام شود.

ابعاد ۲۴ × ۲۴ میلی‌متر مربوط به کدام قسمت است؟

این اندازه مربوط به بخش SMD یا ناحیه نورده است. ابعاد کل ماژول ۷۴ × ۴۰ میلی‌متر است و باید برای فضای نصب برد در نظر گرفته شود.

آیا برد آلومینیومی نیاز به هیت‌سینک را برطرف می‌کند؟

خیر؛ برای راه‌اندازی، مسیر مناسب دفع حرارت لازم است. برد آلومینیومی ۱٫۶ میلی‌متری باید با سطح انتقال حرارت و هیت‌سینک متناسب با طراحی پروژکتور تماس مناسب داشته باشد.

خمیر سیلیکون مناسب برای نصب ماژول

برای آماده‌سازی محل نصب چیپ ۵۰ وات ۲۲۰ ولت مهتابی FAM، گزینه‌های موجود در دسته‌بندی خمیر سیلیکون حرارتی را بررسی کنید. انتخاب خمیر مناسب در کنار هیت‌سینک و نصب صحیح برد، به تکمیل مسیر انتقال حرارت کمک می‌کند. برای مقایسه اندازه، توان و نوع تغذیه مدل‌های دیگر نیز می‌توانید چیپ‌های پروژکتوری LED فروشگاه را ببینید.
