چیپ ۱۰۰ وات ۲۲۰ ولت بلالی پروژکتوری آفتابی LY

چیپ ۱۰۰ وات بلالی LY آفتابی برای پروژکتور

چیپ ۱۰۰ وات بلالی LY آفتابی یک ماژول پروژکتوری با ورودی ۲۲۰ ولت متناوب است که برای راه‌اندازی به درایور جداگانه نیاز ندارد. این محصول با نام چیپ ۱۰۰ وات ۲۲۰ ولت بلالی پروژکتوری آفتابی LY عرضه می‌شود و نور سفید آفتابی با دمای رنگ ۳۰۰۰ کلوین تولید می‌کند. اگر برای ساخت یا تعمیر پروژکتور به ماژولی با این مشخصات نیاز دارید، توان، ابعاد و روش خنک‌کاری آن را با قاب موردنظر تطبیق دهید.

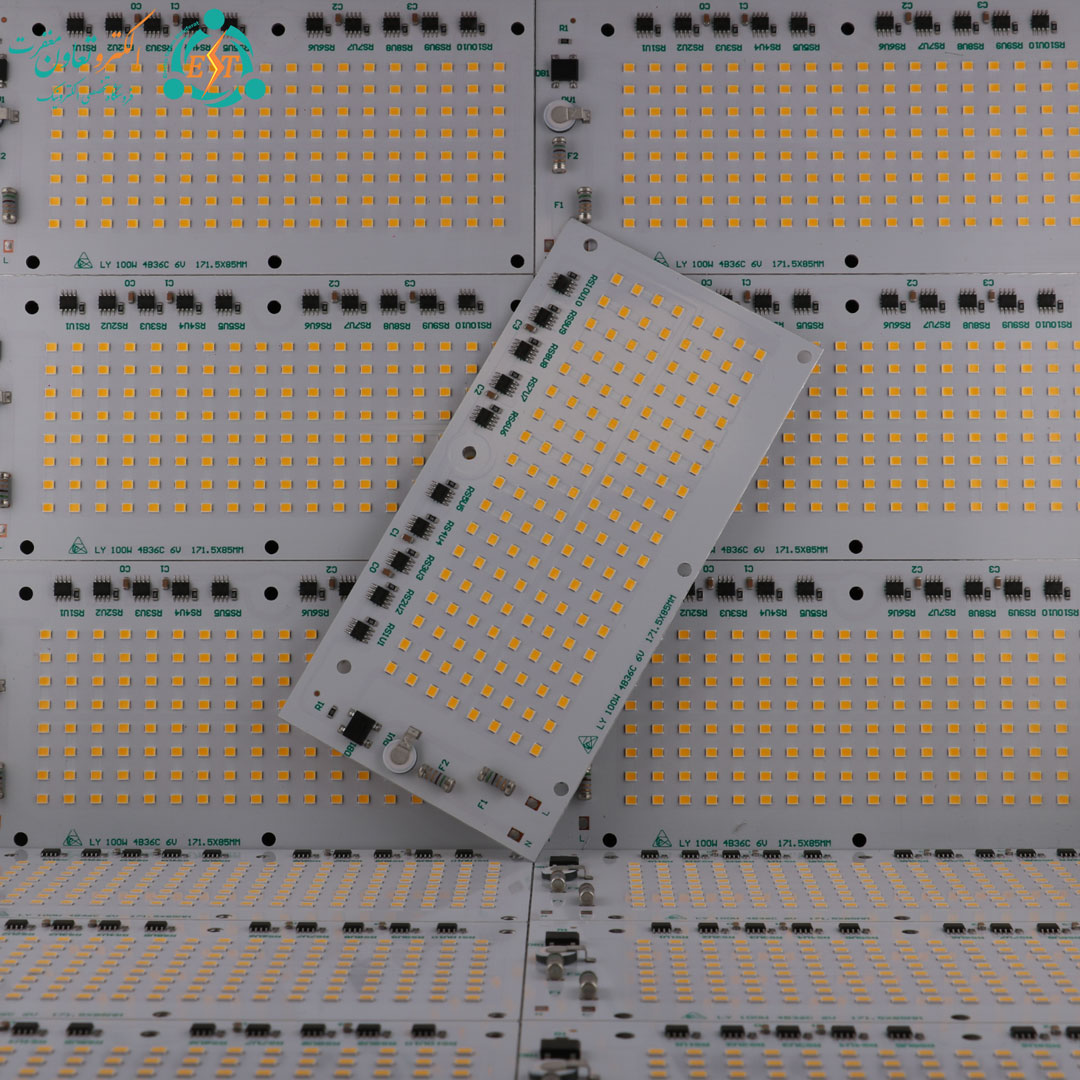

روی برد این مدل، ۱۴۴ عدد LED از نوع SMD 2835 قرار دارد و میزان روشنایی اعلام‌شده آن ۱۴۰۰۰ لومن است. برد آلومینیومی، طراحی آنتی‌شوک و حذف نیاز به درایور خارجی، از ویژگی‌های این چیپ هستند. برای استفاده درست از توان روشنایی ماژول، نصب روی هیت‌سینک مناسب و استفاده از خمیر سیلیکون در سطح تماس اهمیت دارد.

مزایای استفاده از ال ای دی بلالی ۱۰۰ وات LY

ورودی ۲۲۰ ولت AC، بدون نیاز به درایور جداگانه

این چیپ برای تغذیه با برق ۲۲۰ ولت متناوب طراحی شده است؛ بنابراین هنگام انتخاب قطعات پروژکتور، نیازی به تهیه درایور خارجی برای آن ندارید. این ویژگی، تعداد قطعات موردنیاز مجموعه را کاهش می‌دهد و در تعمیر پروژکتورهای سازگار نیز کاربرد دارد. پیش از جایگزینی، نوع تغذیه چیپ قبلی و مشخصات ورودی ماژول جدید را بررسی کنید.

نور آفتابی ۳۰۰۰ کلوین و روشنایی ۱۴۰۰۰ لومن

رنگ نور این مدل سفید آفتابی با دمای رنگ ۳۰۰۰ کلوین است؛ انتخابی برای پروژه‌هایی که به نور گرم و آفتابی نیاز دارند. روشنایی اعلام‌شده ۱۴۰۰۰ لومن، این ماژول را برای بررسی در پروژه‌های روشنایی فضاهای وسیع مطرح می‌کند. میزان روشنایی نهایی محیط به تعداد چراغ‌ها، ارتفاع نصب، زاویه تابش و طراحی قاب و بازتاب‌دهنده نیز وابسته است.

در انتخاب رنگ نور، به چراغ‌های دیگر محیط هم توجه کنید. اگر چند پروژکتور کنار هم نصب می‌شوند، هماهنگی دمای رنگ آن‌ها به یکدست دیده شدن نور کمک می‌کند. برای مقایسه این محصول با گزینه‌های دیگر، هم‌زمان توان ۱۰۰ وات، روشنایی اعلام‌شده و رنگ آفتابی آن را در نظر بگیرید.

۱۴۴ عدد LED با چیپست SMD 2835

این ماژول از ۱۴۴ عدد LED با سایز چیپست SMD 2835 استفاده می‌کند. هنگام انتخاب قطعه جایگزین، علاوه بر توان، آرایش برد، ابعاد ماژول و سازگاری آن با فضای داخلی پروژکتور اهمیت دارد. یکسان بودن توان دو چیپ به‌تنهایی برای اطمینان از جایگزینی آن‌ها کافی نیست؛ محل قرارگیری برد و امکان دفع حرارت را نیز بررسی کنید.

برد آلومینیومی و طراحی آنتی‌شوک

جنس PCB این محصول آلومینیوم است و به انتقال حرارت از ماژول به سطح خنک‌کننده کمک می‌کند. طراحی آنتی‌شوک نیز از ویژگی‌های اعلام‌شده این مدل برای کمک به محافظت در برابر نوسانات برق است. کیفیت نصب، اتصال حرارتی مناسب و شرایط تغذیه، در عملکرد مجموعه مؤثر هستند؛ برد آلومینیومی باید روی هیت‌سینک یا قاب مناسب نصب شود.

توان ۱۰۰ وات برای انتخاب آگاهانه تجهیزات روشنایی

در بررسی هزینه مصرف برق، توان مصرفی و مدت روشن بودن چراغ را در کنار میزان نور موردنیاز بسنجید. این مدل با توان ۱۰۰ وات عرضه می‌شود و می‌تواند هنگام به‌روزرسانی پروژکتورهای قدیمی بررسی شود. برای انتخاب اقتصادی، روشنایی موردنیاز محیط را مبنا قرار دهید و صرفاً به عدد توان روی قطعه اکتفا نکنید.

جدول مشخصات فنی چیپ ۱۰۰ وات بلالی LY آفتابی

پیش از خرید، ابعاد و فضای نصب را بررسی کنید

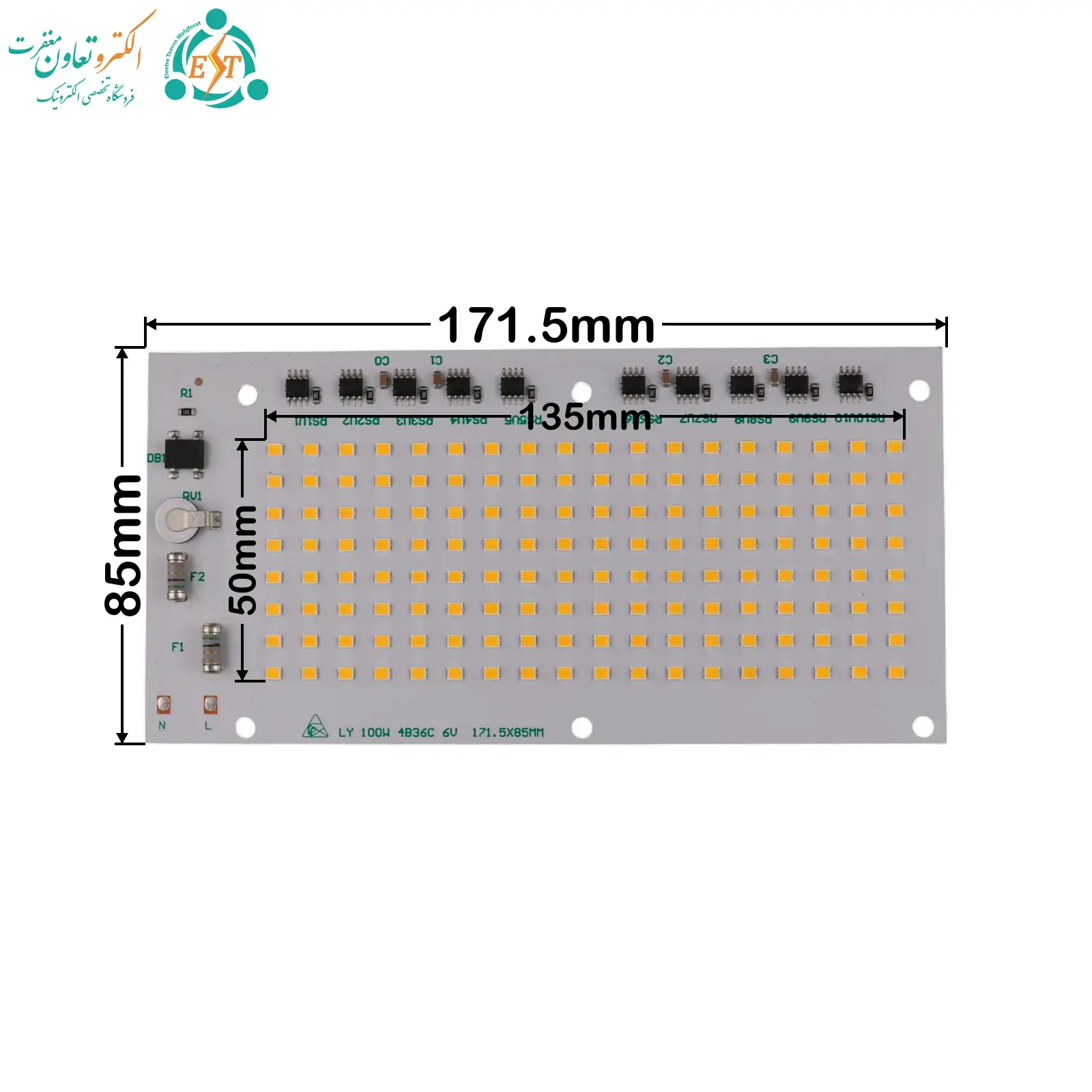

ابعاد چیپ ۱۰۰ وات بلالی LY آفتابی برابر با ۱۷۱٫۵ × ۸۵ میلی‌متر است. پیش از سفارش، فضای نصب داخل قاب، محل تثبیت ماژول و سطح تماس با بخش خنک‌کننده را اندازه بگیرید. برد باید به‌درستی روی سطح مناسب قرار بگیرد تا امکان انتقال حرارت فراهم شود. برای تعمیر پروژکتور، مشخصات ماژول قبلی را با جدول بالا مقایسه کنید و سازگاری قاب با توان این چیپ را نیز در نظر بگیرید.

نکات مهم نصب و خنک‌کاری

استفاده از هیت‌سینک الزامی است

چیپ هنگام کار گرما تولید می‌کند و باید روی هیت‌سینک یا قاب آلومینیومی مناسب نصب شود. انتخاب سطح خنک‌کننده متناسب با توان ۱۰۰ وات، تماس مناسب پشت ماژول با آن و امکان دفع گرما از مجموعه، برای جلوگیری از داغ شدن اهمیت دارند. روشن کردن ماژول بدون خنک‌کننده مناسب می‌تواند به آن آسیب برساند.

خمیر سیلیکون برای انتقال بهتر حرارت

در سطح تماس زیر ماژول با هیت‌سینک، از خمیر سیلیکون مناسب استفاده کنید تا انتقال حرارت بهتر انجام شود. خمیر باید مطابق دستور مصرف خود محصول روی سطح تمیز و آماده به کار رود. برای مشاهده مدل‌ها و انتخاب مقدار مناسب، وارد دسته خمیر سیلیکون انتقال حرارت در الکتروتعاون شوید.

آماده‌سازی اتصالات و نصب را در حالت قطع برق انجام دهید. چون ورودی این ماژول برق شهر است، سیم‌کشی، عایق‌کاری و نصب در قاب باید توسط فرد آشنا با تجهیزات برقی انجام شود. وجود طراحی آنتی‌شوک جایگزین عایق‌کاری اتصالات و نصب اصولی نیست.

پرسش‌های متداول

آیا چیپ ۱۰۰ وات بلالی LY آفتابی به درایور نیاز دارد؟

خیر؛ ورودی این مدل ۲۲۰ ولت AC است و برای راه‌اندازی به درایور جداگانه نیاز ندارد.

رنگ نور و میزان روشنایی این چیپ چقدر است؟

نور محصول سفید آفتابی با دمای رنگ ۳۰۰۰ کلوین است و روشنایی اعلام‌شده آن ۱۴۰۰۰ لومن است.

ابعاد ماژول و تعداد LED آن چیست؟

ابعاد برد ۱۷۱٫۵ × ۸۵ میلی‌متر است و ۱۴۴ عدد LED از نوع SMD 2835 روی آن قرار دارد.

آیا می‌توان ماژول را بدون هیت‌سینک استفاده کرد؟

خیر؛ استفاده از هیت‌سینک یا قاب آلومینیومی مناسب الزامی است. خمیر سیلیکون نیز برای بهبود انتقال حرارت در زیر ماژول استفاده می‌شود.

برای تعویض چیپ پروژکتور چه مواردی مهم است؟

ولتاژ ورودی، توان، ابعاد برد، محل نصب و ظرفیت خنک‌کاری قاب را بررسی کنید. سپس رنگ نور موردنظر را با مشخصات این مدل تطبیق دهید.

خرید چیپ پروژکتوری آفتابی LY از الکتروتعاون

برای انتخاب این محصول، مشخصات قاب و نیاز روشنایی پروژه را با اطلاعات فنی صفحه مقایسه کنید. قیمت و موجودی را در همین صفحه ببینید و تعداد موردنیاز را انتخاب کنید. تهیه خمیر سیلیکون مناسب نصب چیپ LED در کنار ماژول، به آماده‌سازی کامل تجهیزات خنک‌کاری کمک می‌کند. اگر درباره سازگاری چیپ با پروژکتور خود پرسشی دارید، پیش از سفارش از الکتروتعاون راهنمایی بگیرید.
