ال ای دی پاور ۱ وات انبه ای

ال ای دی پاور ۱ وات انبه ای برای ساخت مجموعه‌های روشنایی

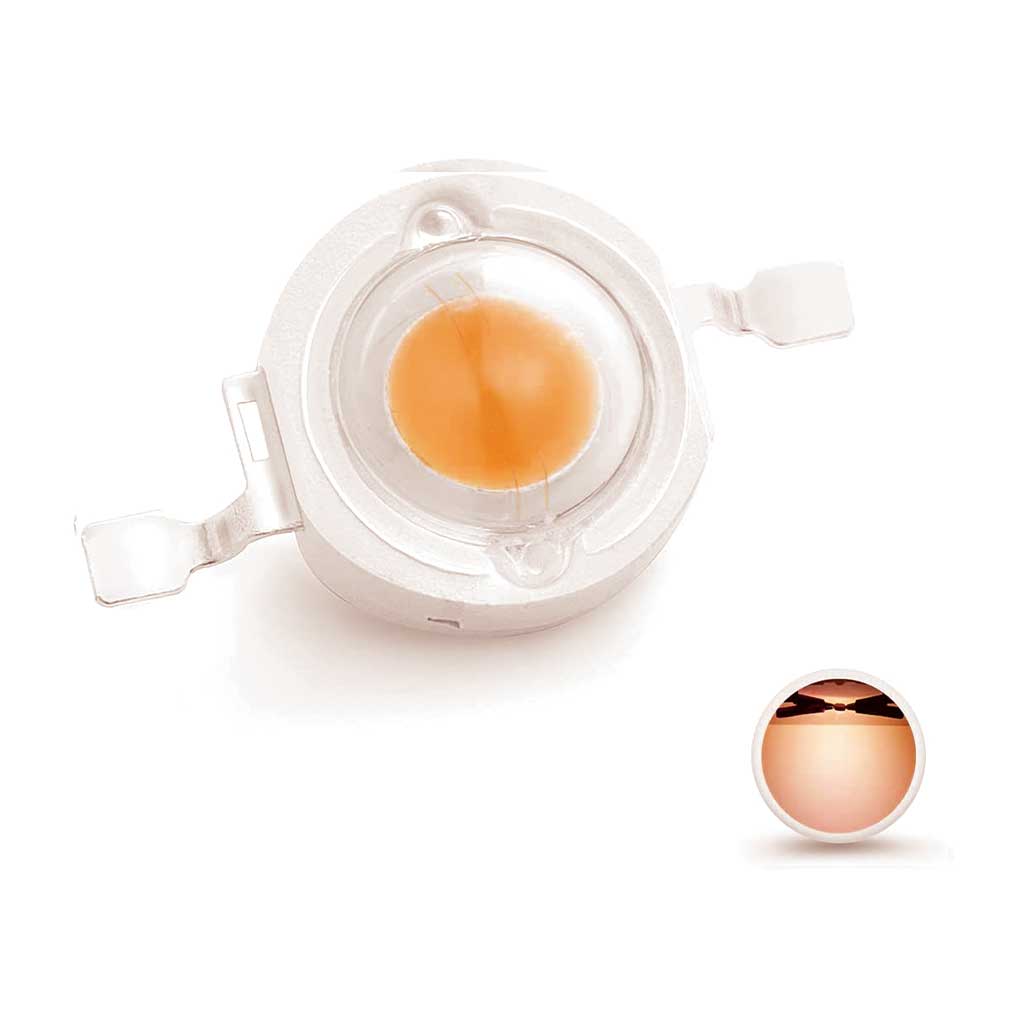

ال ای دی پاور ۱ وات انبه ای یک قطعه نورده رنگی برای نصب روی PCB و استفاده در مدارهای روشنایی است. این مدل با دمای رنگ ۱۸۰۰ تا ۱۹۰۰ کلوین، نوری با ظاهر گرم و متمایل به نارنجی دارد. توان آن ۱ وات و جریان نامی آن ۳۵۰ میلی‌آمپر است و برای طراحی نورپردازی تزئینی و تأکیدی قابل انتخاب است.

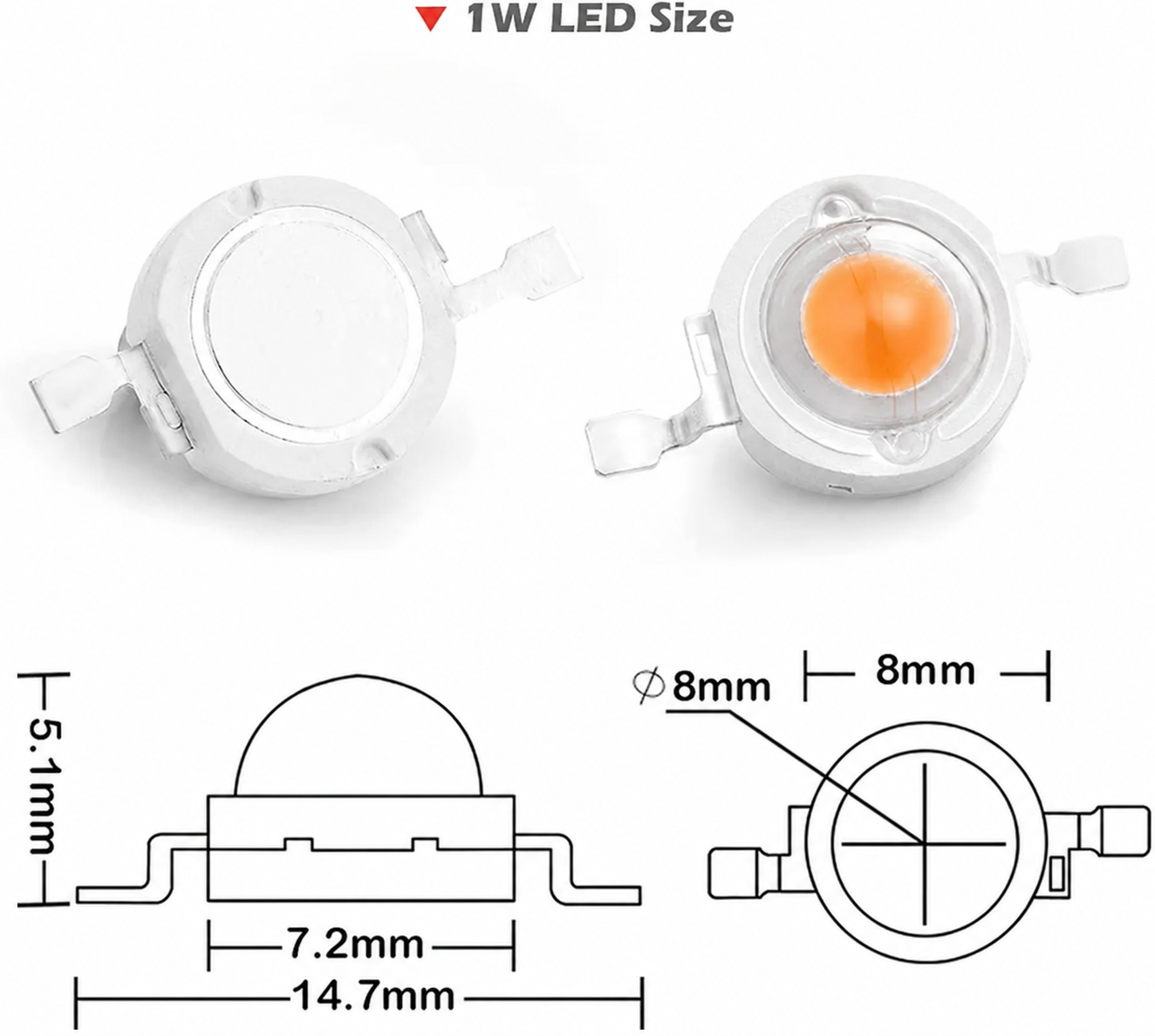

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه برای لحیم‌کاری و اتصال به PCB دارد. زاویه تابش ۱۲۰ درجه، مشخصه دیگری برای انتخاب این قطعه در طراحی روشنایی است.

جدول مشخصات فنی

نور انبه ای ۱۸۰۰ تا ۱۹۰۰ کلوین

رنگ انبه‌ای برای ایجاد جلوه رنگی در نورپردازی تزئینی، تابلو و ویترین کاربرد دارد. دمای رنگ اعلام‌شده این قطعه ۱۸۰۰ تا ۱۹۰۰ کلوین است. هنگام انتخاب چند ال ای دی برای یک طرح، رنگ نور قطعات و جای‌گذاری آن‌ها را با ظاهر موردنظر پروژه هماهنگ کنید. در تعمیر مجموعه نیز رنگ قطعه جایگزین را با سایر بخش‌ها مقایسه کنید.

برای انتخاب ال ای دی پاور ۱ وات انبه ای، توان و رنگ نور را همراه با روش پخش نور بررسی کنید. نحوه قرارگیری قطعات، پوشش چراغ و اجزای نوری در نتیجه نهایی نقش دارند. قطعه را متناسب با طراحی مدار و قاب انتخاب کنید.

زاویه تابش ۱۲۰ درجه و امکان انتخاب لنز

زاویه تابش این مدل ۱۲۰ درجه است و در بررسی پخش نور و جای‌گذاری قطعات روی برد کاربرد دارد. در مدار دارای چند ال ای دی، فاصله و موقعیت نصب را با فرم قاب و سطح موردنظر هماهنگ کنید.

در صورت نیاز به استفاده از لنز، مدلی را انتخاب کنید که با ابعاد و ساختار همین ال ای دی سازگار باشد. لنز و نگهدارنده آن باید فضای نصب مناسب داشته باشند و بر پایه‌ها یا بدنه قطعه فشار وارد نکنند. لنز و نگهدارنده، قطعات جانبی جداگانه هستند.

تغذیه ال ای دی پاور ۱ وات انبه ای

ولتاژ کاری این محصول ۳ تا ۳٫۲ ولت و جریان کاری آن ۳۵۰ میلی‌آمپر است. شار نوری ۷۰ تا ۸۰ لومن، میزان نور تولیدشده توسط این قطعه را مشخص می‌کند. برای راه‌اندازی، درایور جریان ثابت یا مدار کنترل جریان متناسب با مشخصات قطعه انتخاب کنید و مشخصات منبع تغذیه را پیش از اتصال بررسی کنید.

برای مدار دارای چند قطعه، تغذیه را بر اساس ساختار کامل مجموعه انتخاب کنید. تعداد قطعات و نحوه اتصال آن‌ها باید در طراحی مدار مشخص باشد. پیش از سیم‌کشی، نقشه اتصال و قطب‌های مثبت و منفی را بررسی کنید تا هر بخش مطابق طرح مدار مونتاژ شود.

نصب روی PCB و توجه به انتقال حرارت

دو پایه ال ای دی پاور ۱ وات انبه ای برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. برد و محل نصب را متناسب با قطعه آماده کنید و هنگام مونتاژ، قطب‌ها و کیفیت اتصال را بررسی کنید. برای کار روی مدار، برق را قطع کنید و لحیم‌کاری را با ابزار و روش مناسب قطعات الکترونیکی انجام دهید.

در طراحی مجموعه، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. انتخاب PCB و شیوه نصب باید با توان و شرایط کار مدار هماهنگ باشد. قطعه را ثابت نصب کنید و فضای لازم برای پایه‌ها، سیم‌ها و اجزای نوری را حفظ کنید تا مجموعه برای بررسی و سرویس نیز قابل دسترسی باشد.

کاربرد در نورپردازی تأکیدی، تابلو و ویترین

از این پاور LED می‌توان برای نورپردازی تأکیدی، اجزای تزئینی، تابلو، ویترین و پروژه‌های الکترونیکی استفاده کرد. رنگ انبه‌ای برای برجسته‌کردن بخش‌هایی از یک طرح نوری قابل انتخاب است. تعداد قطعات، محل قرارگیری و مدار تغذیه را متناسب با پروژه طراحی کنید؛ توان یک وات، مشخصه همین قطعه است.

پرسش‌های رایج

رنگ نور و دمای رنگ این مدل چیست؟

نور محصول انبه‌ای با ظاهر گرم و متمایل به نارنجی است. دمای رنگ اعلام‌شده آن ۱۸۰۰ تا ۱۹۰۰ کلوین است و برای طرح‌های نورپردازی رنگی کاربرد دارد.

آیا می‌توان روی این قطعه لنز نصب کرد؟

بله، با انتخاب لنز و نگهدارنده سازگار می‌توان از آن استفاده کرد. این قطعات جانبی باید جداگانه از نظر ابعاد و روش نصب بررسی شوند.

این محصول برای نصب روی برد مناسب است؟

ال ای دی پاور ۱ وات انبه ای دو پایه قابل لحیم‌کاری برای اتصال به PCB دارد. در مونتاژ، سازگاری برد، قطب‌ها و انتقال حرارت را رعایت کنید.

برای بررسی مدل‌های دیگر، دسته‌بندی ال ای دی پاور را ببینید.
