ال ای دی پاور ۱ وات آتشی

ال ای دی پاور ۱ وات آتشی برای نورپردازی رنگی

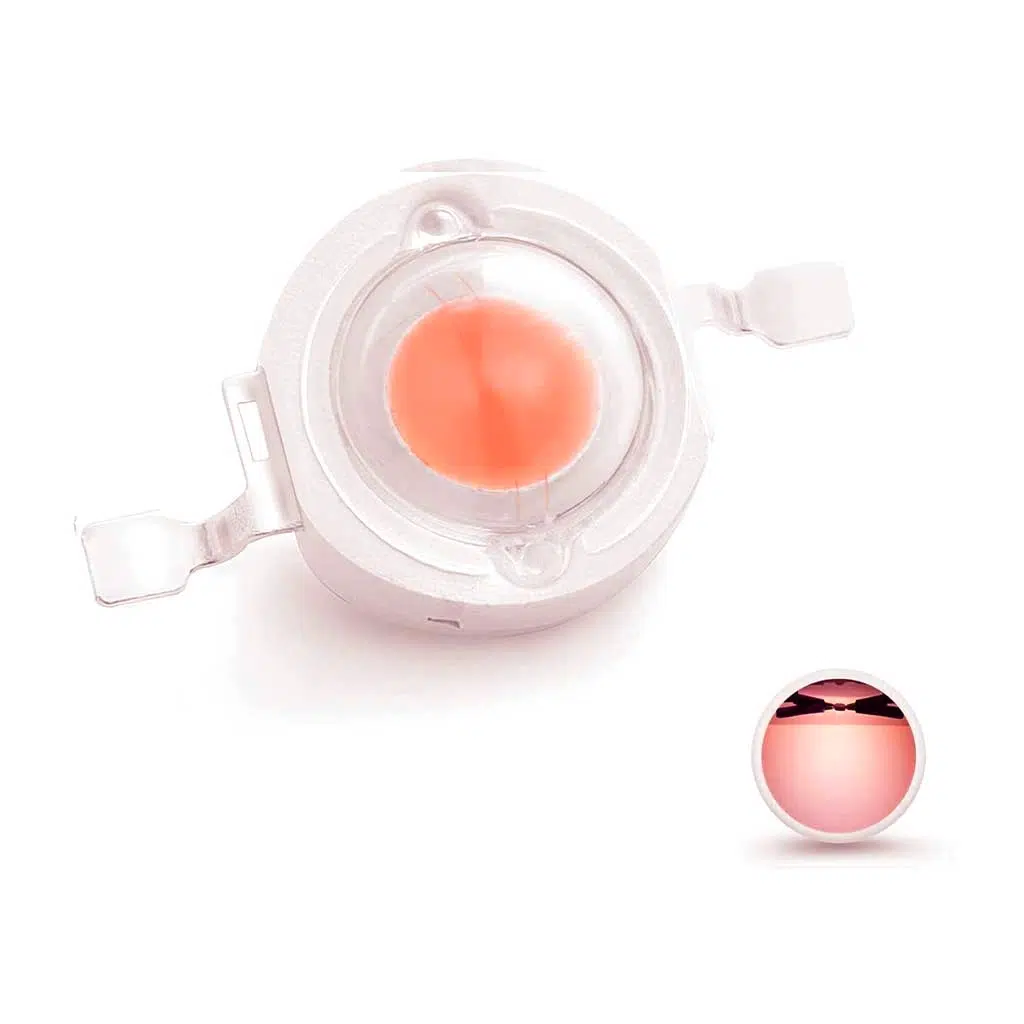

ال ای دی پاور ۱ وات آتشی یک قطعه نورده برای مونتاژ روی PCB و استفاده در مدارهای روشنایی است. رنگ نور این مدل آتشی با طول موج ۶۰۰ تا ۶۱۰ نانومتر است و برای ایجاد جلوه رنگی در تابلو، ویترین و طرح‌های تزئینی کاربرد دارد. توان آن ۱ وات، ولتاژ کاری ۳ تا ۳٫۴ ولت و جریان کاری ۳۵۰ میلی‌آمپر است.

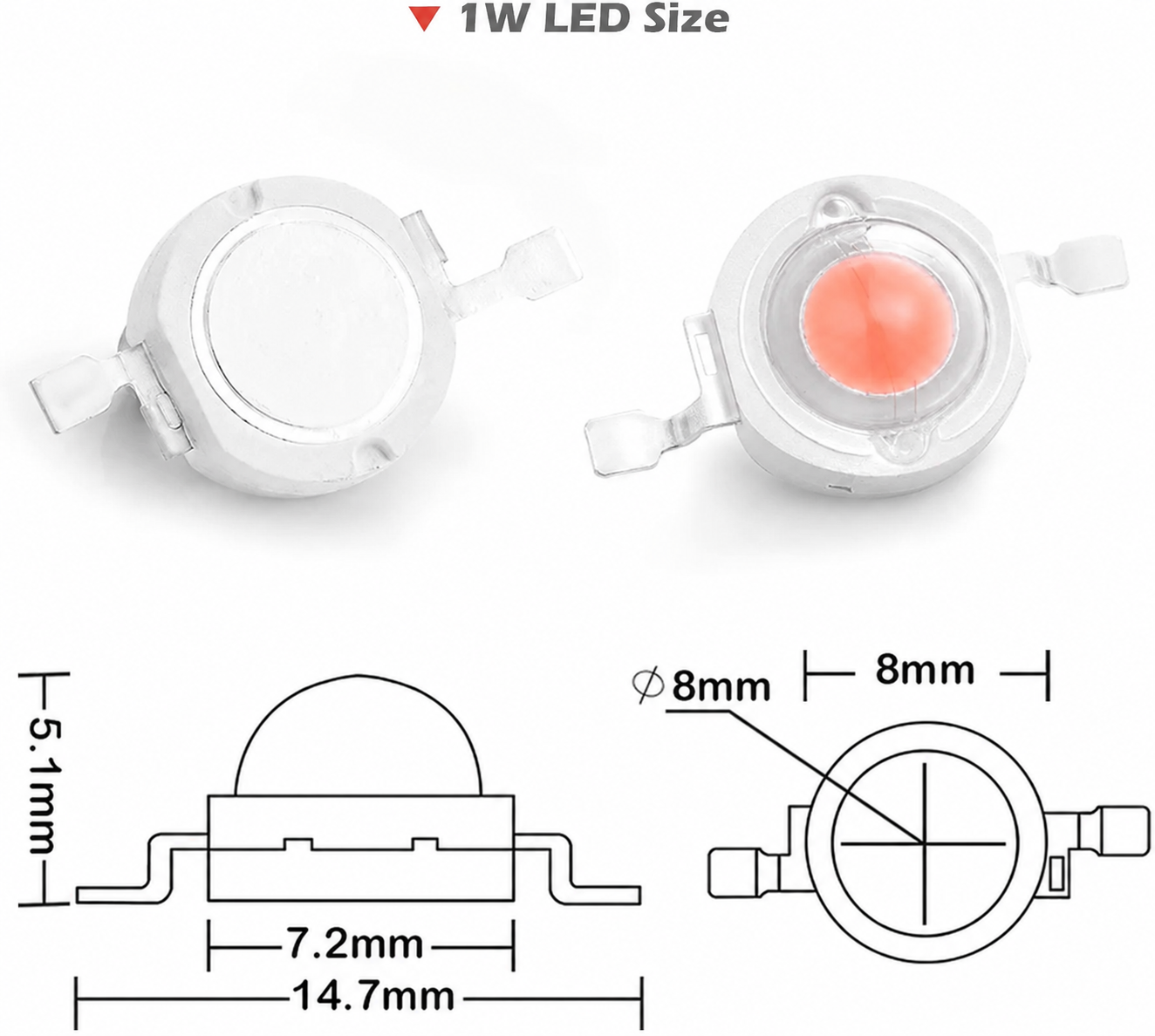

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه قابل لحیم‌کاری دارد. زاویه تابش ۱۲۰ درجه نیز از مشخصات این محصول است. برای انتخاب قطعه، رنگ نور و ویژگی‌های الکتریکی را همراه با فضای نصب و روش پخش نور بررسی کنید.

جدول مشخصات فنی

رنگ آتشی با طول موج ۶۰۰ تا ۶۱۰ نانومتر

نور آتشی ظاهری گرم و متمایل به نارنجی دارد و می‌تواند برای برجسته‌کردن بخش‌هایی از یک طرح نوری انتخاب شود. طول موج اعلام‌شده برای این قطعه ۶۰۰ تا ۶۱۰ نانومتر است. هنگام ساخت یک مجموعه رنگی، جای قطعات و سطحی را که نور روی آن می‌تابد بررسی کنید تا رنگ انتخابی با ظاهر موردنظر پروژه هماهنگ باشد.

برای انتخاب ال ای دی پاور ۱ وات آتشی در پروژه تعمیر، مشخصات نور قطعه قبلی را هم در نظر بگیرید. چیدمان برد، پوشش چراغ و اجزای نوری را نیز همراه با رنگ نور بررسی کنید.

زاویه تابش ۱۲۰ درجه و انتخاب اجزای نوری

زاویه تابش این مدل ۱۲۰ درجه است. این مشخصه در بررسی نحوه پخش نور و فاصله‌گذاری قطعات روی برد کاربرد دارد. در طراحی چندقطعه‌ای، محل قرارگیری هر ال ای دی را با فرم قاب و بخش موردنظر برای نورپردازی هماهنگ کنید.

اگر پروژه به لنز نیاز دارد، سازگاری لنز و نگهدارنده را با ابعاد و ساختار قطعه بررسی کنید. فضای لازم برای نصب باید فراهم باشد و لنز یا نگهدارنده به پایه‌ها فشار وارد نکند. این قطعات جانبی به‌صورت جداگانه انتخاب می‌شوند؛ هنگام تهیه آن‌ها، روش قرارگیری روی برد و فاصله از بخش نورده را در نظر بگیرید.

تغذیه ال ای دی پاور ۱ وات آتشی

ولتاژ کاری این محصول ۳ تا ۳٫۴ ولت و جریان کاری آن ۳۵۰ میلی‌آمپر است. برای راه‌اندازی، درایور جریان ثابت یا مدار کنترل جریان متناسب با این مشخصات انتخاب کنید. پیش از اتصال، اطلاعات خروجی مدار تغذیه را بررسی کنید و قطعه را مطابق نقشه و علامت‌های مثبت و منفی به کار ببرید.

در مدار دارای چند ال ای دی، تعداد قطعات و نحوه اتصال آن‌ها باید در طراحی تغذیه لحاظ شود. مشخصات یک قطعه را با نیاز کل مجموعه یکسان در نظر نگیرید. ابتدا طرح اتصال را مشخص کنید و سپس درایور یا مدار کنترل جریان را برای همان ساختار انتخاب کنید.

نصب روی PCB و آماده‌سازی محل اتصال

دو پایه ال ای دی پاور ۱ وات آتشی برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است؛ برای مونتاژ، فضای قطعه و پایه‌ها را روی برد بررسی کنید. پیش از لحیم‌کاری، جهت قرارگیری و قطب‌ها را مشخص کنید تا اتصال‌ها مطابق طرح مدار اجرا شوند.

لحیم‌کاری را در حالت قطع برق و با ابزار مناسب قطعات الکترونیکی انجام دهید. پس از مونتاژ، کیفیت اتصال و استقرار قطعه را بررسی کنید. سیم‌ها و اجزای دیگر را به‌گونه‌ای قرار دهید که روی بخش نورده یا پایه‌ها فشار وارد نکنند و امکان بررسی مدار پس از نصب باقی بماند.

توجه به انتقال حرارت در مجموعه روشنایی

در انتخاب PCB و روش نصب، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. شیوه مونتاژ باید با توان و شرایط کار مدار هماهنگ باشد. قرارگیری درست قطعه، آماده‌بودن سطح نصب و انتخاب اجزای مناسب، بخشی از طراحی مجموعه روشنایی هستند.

کاربرد در تابلو، ویترین و پروژه‌های تزئینی

از این پاور LED می‌توان در نورپردازی تأکیدی، تابلو، اجزای تزئینی، ویترین و پروژه‌های الکترونیکی استفاده کرد. برای انتخاب ال ای دی پاور ۱ وات آتشی، رنگ موردنیاز را همراه با تعداد قطعات، فضای نصب و مدار تغذیه بررسی کنید. توان یک وات مربوط به همین قطعه است و مجموعه نهایی باید متناسب با نیاز پروژه طراحی شود.

پرسش‌های رایج

طول موج نور این مدل چقدر است؟

رنگ نور آتشی است و طول موج اعلام‌شده آن ۶۰۰ تا ۶۱۰ نانومتر است. این مشخصه را هنگام انتخاب یا جایگزینی قطعه در طرح نوری بررسی کنید.

برای تغذیه چه مشخصاتی باید رعایت شود؟

ولتاژ کاری ۳ تا ۳٫۴ ولت و جریان کاری ۳۵۰ میلی‌آمپر است. مدار تغذیه باید کنترل جریان متناسب با قطعه و ساختار مجموعه داشته باشد.

آیا امکان نصب لنز وجود دارد؟

با انتخاب لنز و نگهدارنده سازگار می‌توان از لنز استفاده کرد. این قطعات جانبی جداگانه انتخاب می‌شوند و سازگاری ابعاد و روش نصب آن‌ها باید بررسی شود.

برای مقایسه مدل‌های دیگر، دسته‌بندی ال ای دی پاور را ببینید.
