ال ای دی پاور ۱ وات سبز

ال ای دی پاور ۱ وات سبز برای ساخت مجموعه‌های روشنایی

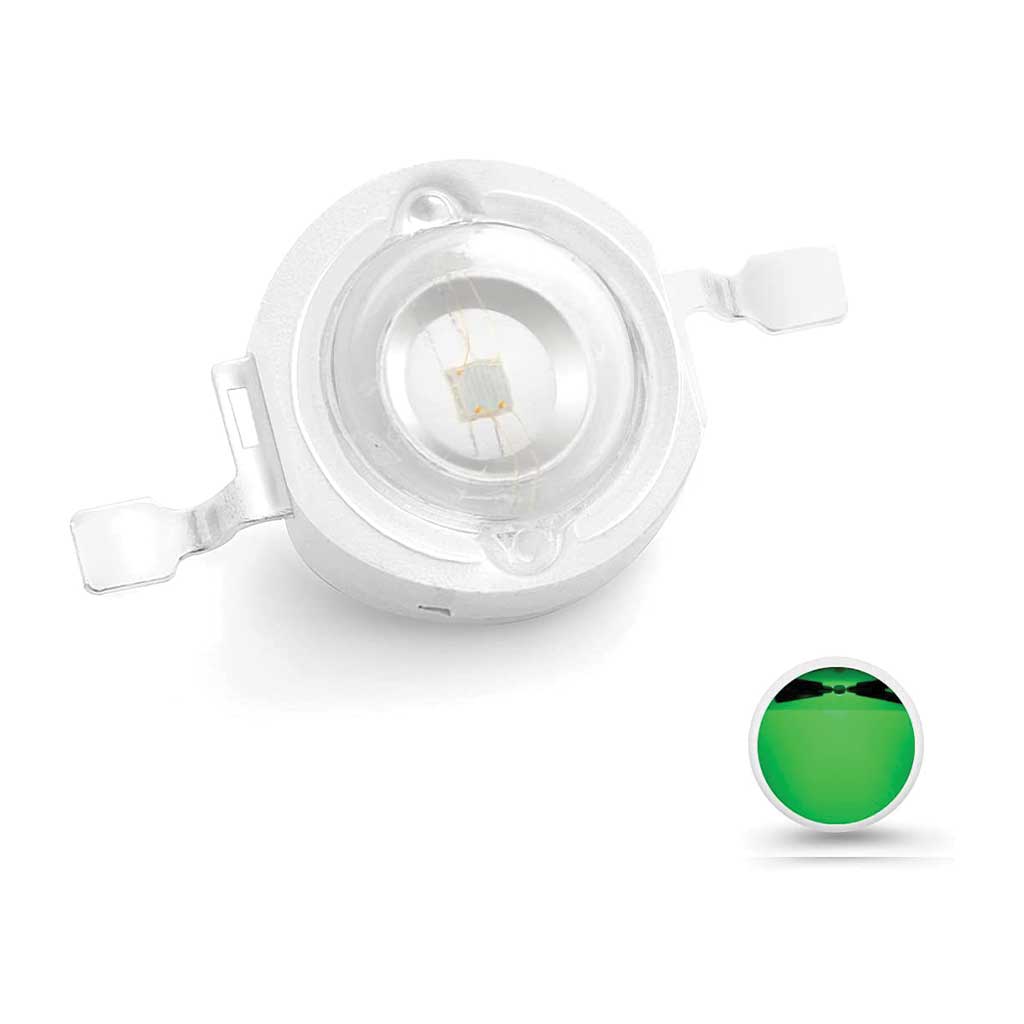

ال ای دی پاور ۱ وات سبز یک قطعه نورده رنگی برای نصب روی PCB و استفاده در مدارهای روشنایی است. این محصول نور سبز با طول موج ۵۲۰ تا ۵۳۰ نانومتر دارد و با توان ۱ وات، ولتاژ کاری ۳ تا ۳٫۲ ولت و جریان ۳۵۰ میلی‌آمپر کار می‌کند. شار نوری اعلام‌شده آن ۱۰۰ تا ۱۱۰ لومن است و برای طراحی نورپردازی تزئینی و تأکیدی قابل انتخاب است.

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه برای لحیم‌کاری و اتصال به PCB دارد. زاویه تابش ۱۲۰ درجه، مشخصه دیگری برای انتخاب این قطعه در طراحی روشنایی است.

جدول مشخصات فنی

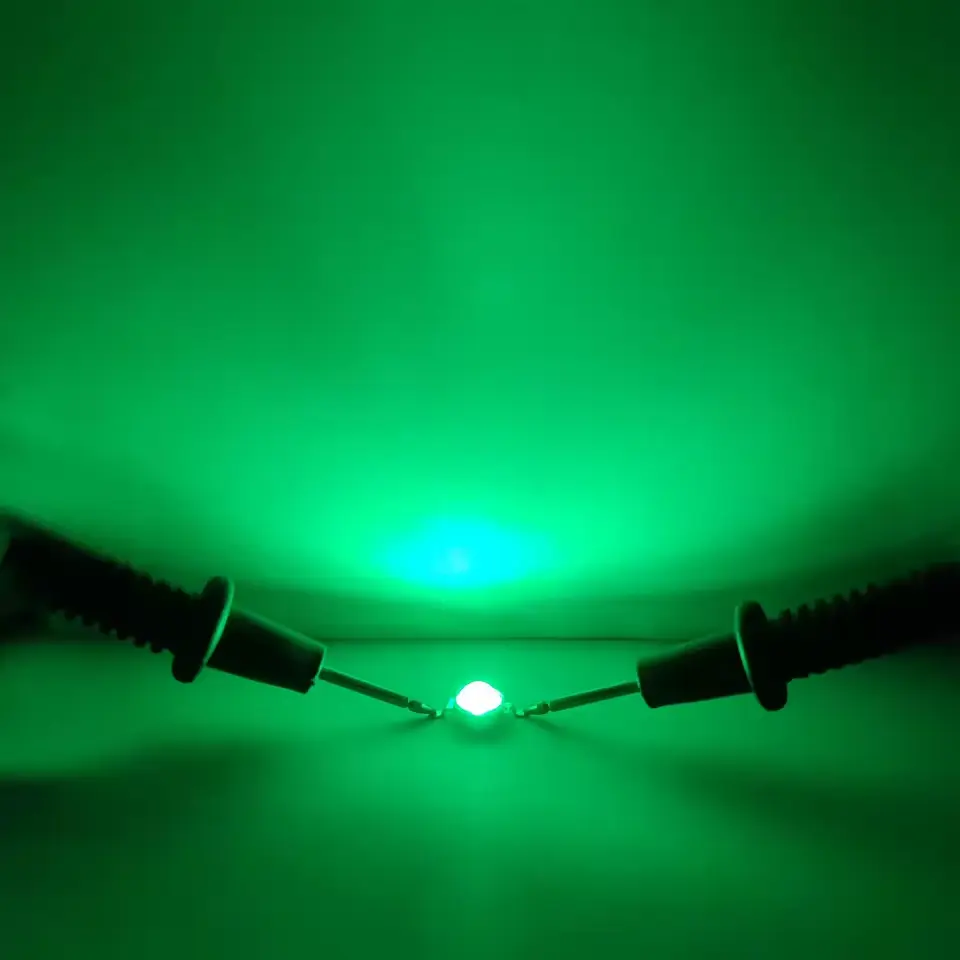

نور سبز با طول موج ۵۲۰ تا ۵۳۰ نانومتر

رنگ سبز برای ایجاد جلوه رنگی در تابلو، ویترین و اجزای تزئینی کاربرد دارد. هنگام طراحی، محل قرارگیری قطعه و رنگ سطحی را که نور روی آن می‌تابد در نظر بگیرید. در مجموعه دارای چند ال ای دی، چیدمان قطعات را با طرح موردنظر هماهنگ کنید. برای تعمیر نیز رنگ قطعه جایگزین را با بخش‌های باقی‌مانده مقایسه کنید.

برای انتخاب ال ای دی پاور ۱ وات سبز، توان و رنگ نور را همراه با روش پخش نور بررسی کنید. نحوه قرارگیری قطعات، پوشش چراغ و اجزای نوری در نتیجه نهایی نقش دارند. قطعه را متناسب با طراحی مدار و قاب انتخاب کنید.

زاویه تابش ۱۲۰ درجه و امکان انتخاب لنز

زاویه تابش این مدل ۱۲۰ درجه است و در بررسی پخش نور و جای‌گذاری قطعات روی برد کاربرد دارد. در مدار دارای چند ال ای دی، فاصله و موقعیت نصب را با فرم قاب و سطح موردنظر هماهنگ کنید.

در صورت نیاز به استفاده از لنز، مدلی را انتخاب کنید که با ابعاد و ساختار همین ال ای دی سازگار باشد. لنز و نگهدارنده آن باید فضای نصب مناسب داشته باشند و بر پایه‌ها یا بدنه قطعه فشار وارد نکنند. لنز و نگهدارنده، قطعات جانبی جداگانه هستند.

شار نوری ۱۰۰ تا ۱۱۰ لومن

شار نوری اعلام‌شده برای این قطعه ۱۰۰ تا ۱۱۰ لومن است. این عدد را در کنار زاویه تابش و تعداد ال ای دی‌های پروژه بررسی کنید. نتیجه نورپردازی یک مجموعه به نحوه نصب، اجزای نوری و سطح موردنظر نیز وابسته است؛ بنابراین مشخصات قطعه را همراه با طراحی کامل چراغ در نظر بگیرید.

تغذیه ال ای دی پاور ۱ وات سبز

ولتاژ کاری این محصول ۳ تا ۳٫۲ ولت و جریان کاری آن ۳۵۰ میلی‌آمپر است. برای راه‌اندازی، درایور جریان ثابت یا مدار کنترل جریان متناسب با مشخصات قطعه انتخاب کنید. مشخصات خروجی منبع تغذیه را پیش از اتصال بررسی کنید و قطعه را مطابق طرح مدار به کار ببرید.

برای مدار دارای چند قطعه، تغذیه را بر اساس ساختار کامل مجموعه انتخاب کنید. تعداد قطعات و نحوه اتصال آن‌ها باید در طراحی مدار مشخص باشد. پیش از سیم‌کشی، نقشه اتصال و قطب‌های مثبت و منفی را بررسی کنید تا هر بخش مطابق طرح مدار مونتاژ شود.

نصب روی PCB و توجه به انتقال حرارت

دو پایه ال ای دی پاور ۱ وات سبز برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. برد و محل نصب را متناسب با قطعه آماده کنید و هنگام مونتاژ، قطب‌ها و کیفیت اتصال را بررسی کنید. برای کار روی مدار، برق را قطع کنید و لحیم‌کاری را با ابزار و روش مناسب قطعات الکترونیکی انجام دهید.

در طراحی مجموعه، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. انتخاب PCB و شیوه نصب باید با توان و شرایط کار مدار هماهنگ باشد. قطعه را ثابت نصب کنید و فضای لازم برای پایه‌ها، سیم‌ها و اجزای نوری را حفظ کنید تا مجموعه برای بررسی و سرویس نیز قابل دسترسی باشد.

کاربرد در نورپردازی تأکیدی، تابلو و ویترین

از این پاور LED می‌توان برای نورپردازی تأکیدی، اجزای تزئینی، تابلو، ویترین و پروژه‌های الکترونیکی استفاده کرد. رنگ سبز برای برجسته‌کردن بخش‌هایی از یک طرح نوری قابل انتخاب است. تعداد قطعات، محل قرارگیری و مدار تغذیه را متناسب با پروژه طراحی کنید؛ توان یک وات، مشخصه همین قطعه است.

پرسش‌های رایج

رنگ نور و شار نوری این مدل چیست؟

این مدل نور سبز با طول موج ۵۲۰ تا ۵۳۰ نانومتر و شار نوری ۱۰۰ تا ۱۱۰ لومن دارد.

آیا می‌توان روی این قطعه لنز نصب کرد؟

بله، با انتخاب لنز و نگهدارنده سازگار می‌توان از آن استفاده کرد. این قطعات جانبی باید جداگانه از نظر ابعاد و روش نصب بررسی شوند.

این محصول برای نصب روی برد مناسب است؟

ال ای دی پاور ۱ وات سبز دو پایه قابل لحیم‌کاری برای اتصال به PCB دارد. در مونتاژ، سازگاری برد، قطب‌ها و انتقال حرارت را رعایت کنید.

برای بررسی مدل‌های دیگر، دسته‌بندی ال ای دی پاور را ببینید.
