ال ای دی پاور ۱ وات قرمز

ال ای دی پاور ۱ وات قرمز برای نورپردازی رنگی

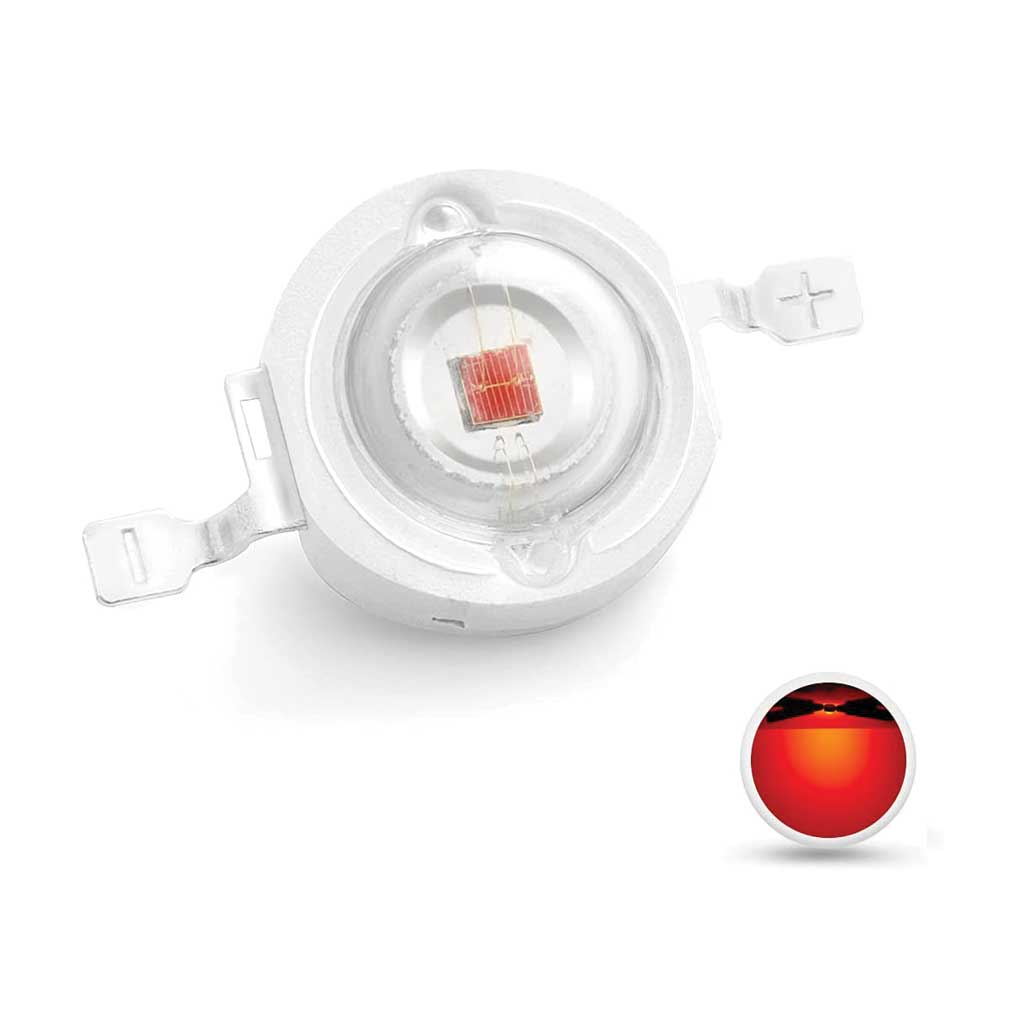

ال ای دی پاور ۱ وات قرمز یک قطعه نورده برای مونتاژ روی PCB و استفاده در مدارهای روشنایی است. رنگ نور این مدل قرمز با طول موج ۶۲۰ تا ۶۲۵ نانومتر است. توان ۱ وات، ولتاژ کاری ۲ تا ۲٫۲ ولت، جریان ۳۵۰ میلی‌آمپر و شار نوری ۵۰ تا ۶۰ لومن، مشخصات اصلی این محصول هستند.

اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است و دو پایه قابل لحیم‌کاری دارد. زاویه تابش ۱۲۰ درجه نیز از مشخصات این محصول است. برای انتخاب قطعه، رنگ نور و ویژگی‌های الکتریکی را همراه با فضای نصب و روش پخش نور بررسی کنید.

جدول مشخصات فنی

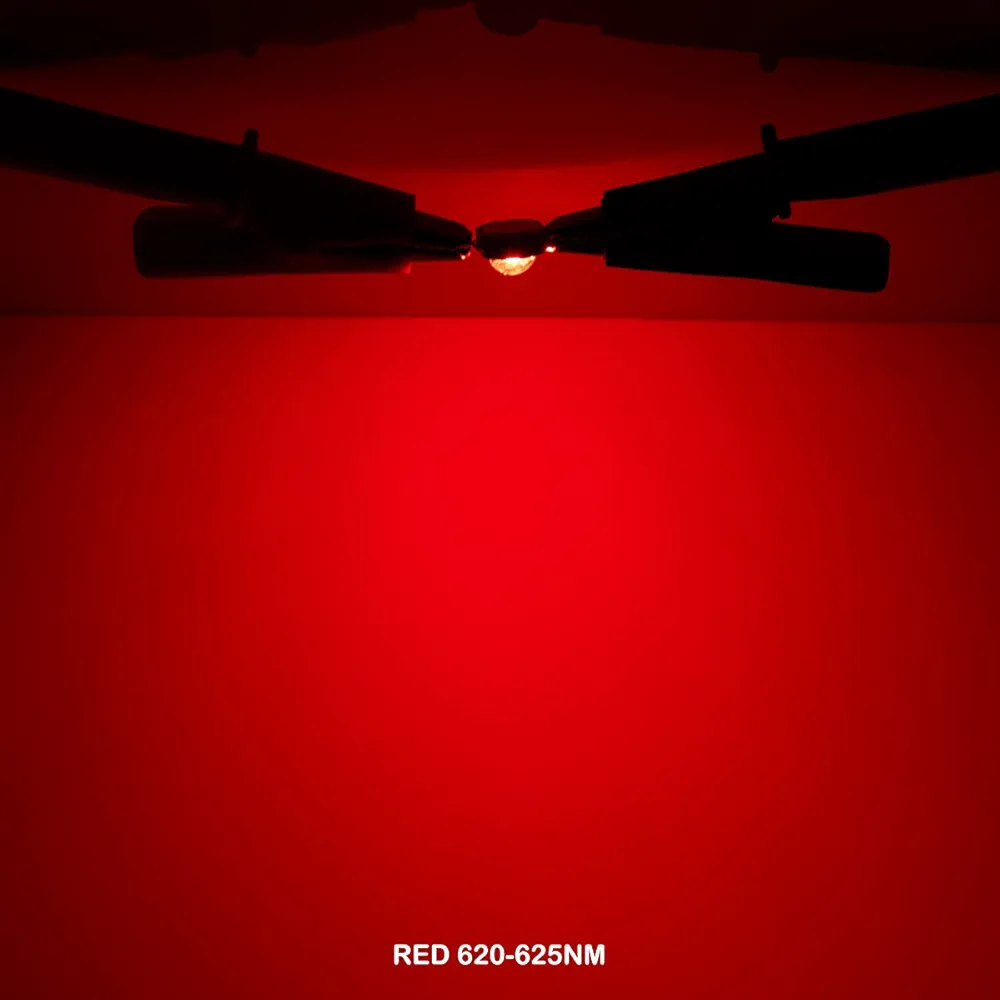

رنگ قرمز با طول موج ۶۲۰ تا ۶۲۵ نانومتر

نور قرمز برای ایجاد جلوه رنگی در تابلو، ویترین، طرح‌های تزئینی و نشانگرهای نوری در مدارهای سازگار کاربرد دارد. طول موج این قطعه ۶۲۰ تا ۶۲۵ نانومتر است. هنگام طراحی، محل قرارگیری قطعه و رنگ سطح موردنظر را بررسی کنید تا نور انتخابی با ظاهر و کاربرد مجموعه هماهنگ باشد.

برای انتخاب ال ای دی پاور ۱ وات قرمز در پروژه تعمیر، مشخصات نور قطعه قبلی را هم در نظر بگیرید. چیدمان برد، پوشش چراغ و اجزای نوری را نیز همراه با رنگ نور بررسی کنید.

زاویه تابش ۱۲۰ درجه و انتخاب اجزای نوری

زاویه تابش این مدل ۱۲۰ درجه است. این مشخصه در بررسی نحوه پخش نور و فاصله‌گذاری قطعات روی برد کاربرد دارد. در طراحی چندقطعه‌ای، محل قرارگیری هر ال ای دی را با فرم قاب و بخش موردنظر برای نورپردازی هماهنگ کنید.

اگر پروژه به لنز نیاز دارد، سازگاری لنز و نگهدارنده را با ابعاد و ساختار قطعه بررسی کنید. فضای لازم برای نصب باید فراهم باشد و لنز یا نگهدارنده به پایه‌ها فشار وارد نکند. این قطعات جانبی به‌صورت جداگانه انتخاب می‌شوند؛ هنگام تهیه آن‌ها، روش قرارگیری روی برد و فاصله از بخش نورده را در نظر بگیرید.

تغذیه ال ای دی پاور ۱ وات قرمز

ولتاژ کاری این محصول ۲ تا ۲٫۲ ولت و جریان کاری آن ۳۵۰ میلی‌آمپر است. برای راه‌اندازی، درایور جریان ثابت یا مدار کنترل جریان متناسب با این مشخصات انتخاب کنید. پیش از اتصال، اطلاعات خروجی مدار تغذیه را بررسی کنید و قطعه را مطابق نقشه و علامت‌های مثبت و منفی به کار ببرید.

در مدار دارای چند ال ای دی، تعداد قطعات و نحوه اتصال آن‌ها باید در طراحی تغذیه لحاظ شود. مشخصات یک قطعه را با نیاز کل مجموعه یکسان در نظر نگیرید. ابتدا طرح اتصال را مشخص کنید و سپس درایور یا مدار کنترل جریان را برای همان ساختار انتخاب کنید.

نصب روی PCB و آماده‌سازی محل اتصال

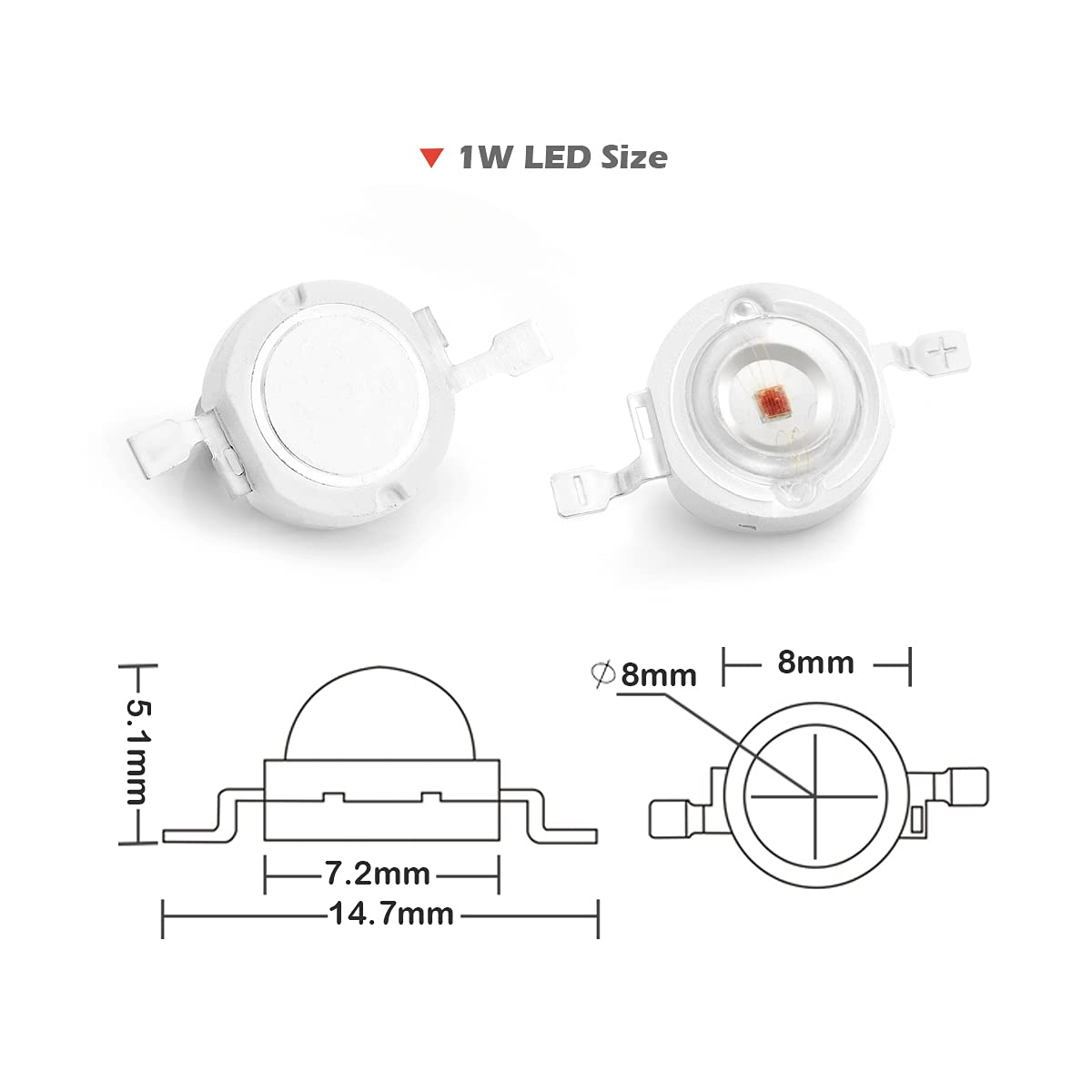

دو پایه ال ای دی پاور ۱ وات قرمز برای اتصال لحیمی به PCB در نظر گرفته شده‌اند. اندازه تقریبی چیپ ۸ تا ۹ میلی‌متر است؛ برای مونتاژ، فضای قطعه و پایه‌ها را روی برد بررسی کنید. پیش از لحیم‌کاری، جهت قرارگیری و قطب‌ها را مشخص کنید تا اتصال‌ها مطابق طرح مدار اجرا شوند.

لحیم‌کاری را در حالت قطع برق و با ابزار مناسب قطعات الکترونیکی انجام دهید. پس از مونتاژ، کیفیت اتصال و استقرار قطعه را بررسی کنید. سیم‌ها و اجزای دیگر را به‌گونه‌ای قرار دهید که روی بخش نورده یا پایه‌ها فشار وارد نکنند و امکان بررسی مدار پس از نصب باقی بماند.

توجه به انتقال حرارت در مجموعه روشنایی

در انتخاب PCB و روش نصب، مسیر انتقال حرارت از قطعه به برد و بخش دفع حرارت را در نظر بگیرید. شیوه مونتاژ باید با توان و شرایط کار مدار هماهنگ باشد. قرارگیری درست قطعه، آماده‌بودن سطح نصب و انتخاب اجزای مناسب، بخشی از طراحی مجموعه روشنایی هستند.

کاربرد در تابلو، نشانگر و پروژه‌های تزئینی

از این پاور LED می‌توان در نورپردازی تأکیدی، تابلو، ویترین و نشانگرهای نوری مدارهای سازگار استفاده کرد. برای انتخاب ال ای دی پاور ۱ وات قرمز، رنگ موردنیاز را همراه با تعداد قطعات، فضای نصب و مدار تغذیه بررسی کنید. توان یک وات مربوط به همین قطعه است و مجموعه نهایی باید متناسب با نیاز پروژه طراحی شود.

پرسش‌های رایج

طول موج و شار نوری این مدل چقدر است؟

طول موج نور قرمز این مدل ۶۲۰ تا ۶۲۵ نانومتر و شار نوری آن ۵۰ تا ۶۰ لومن است. این مشخصات را هنگام انتخاب یا جایگزینی قطعه بررسی کنید.

برای تغذیه چه مشخصاتی باید رعایت شود؟

ولتاژ کاری ۲ تا ۲٫۲ ولت و جریان کاری ۳۵۰ میلی‌آمپر است. مدار تغذیه باید کنترل جریان متناسب با قطعه و ساختار مجموعه داشته باشد.

آیا امکان نصب لنز وجود دارد؟

با انتخاب لنز و نگهدارنده سازگار می‌توان از لنز استفاده کرد. این قطعات جانبی جداگانه انتخاب می‌شوند و سازگاری ابعاد و روش نصب آن‌ها باید بررسی شود.
