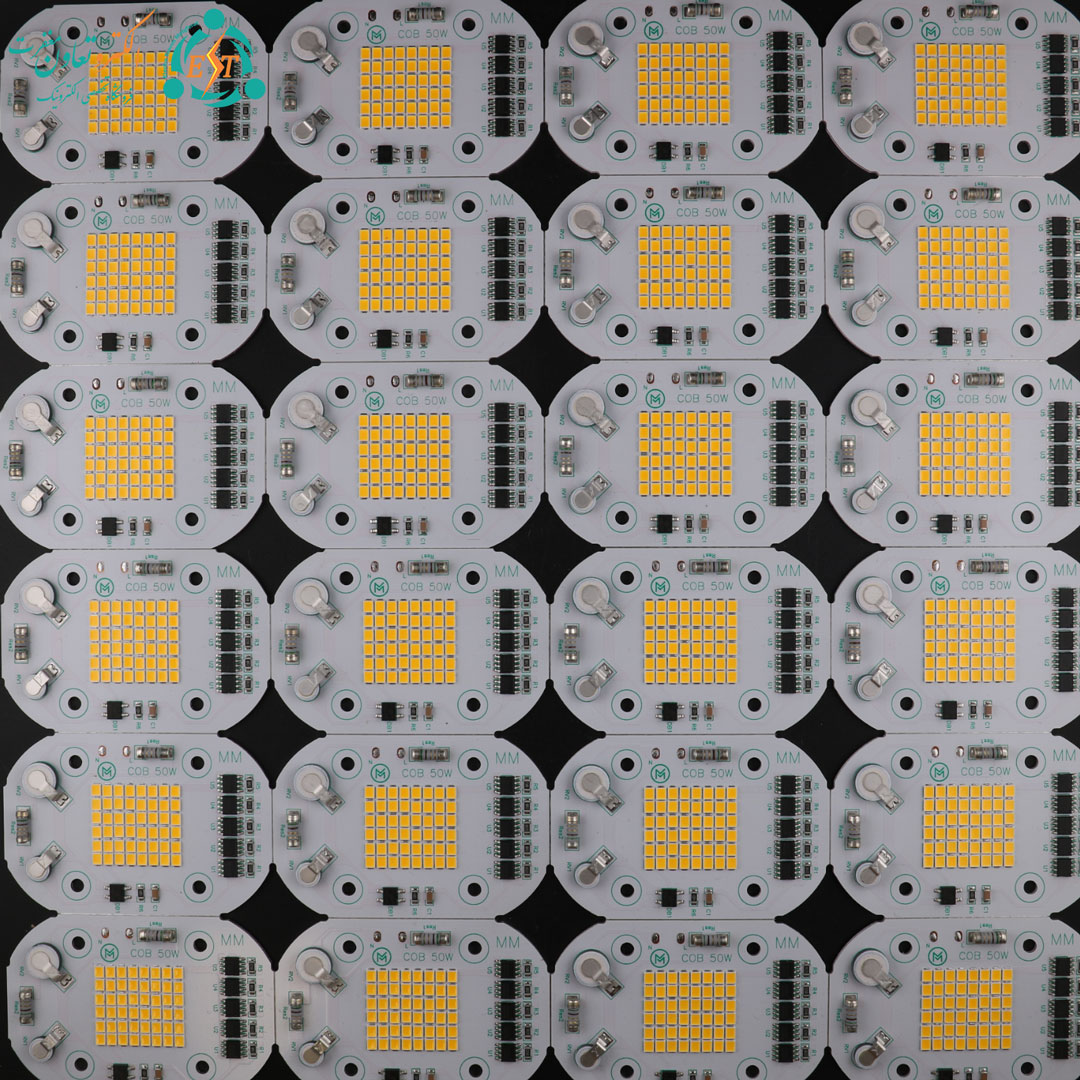

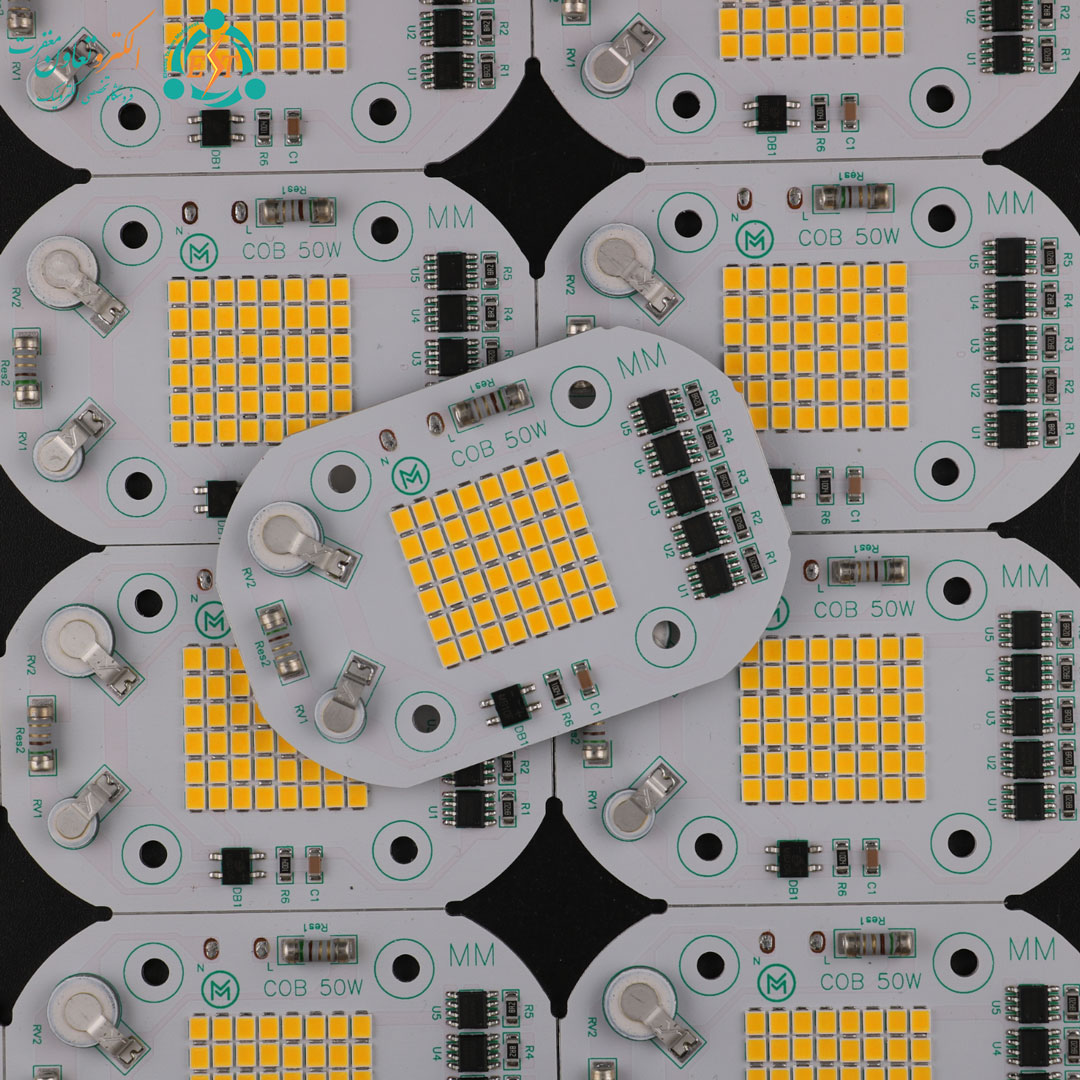

چیپ ۵۰ وات ۲۲۰ ولت سئول آفتابی برد سبز

چیپ ۵۰ وات سئول آفتابی برد سبز با نور ۳۰۰۰ کلوین

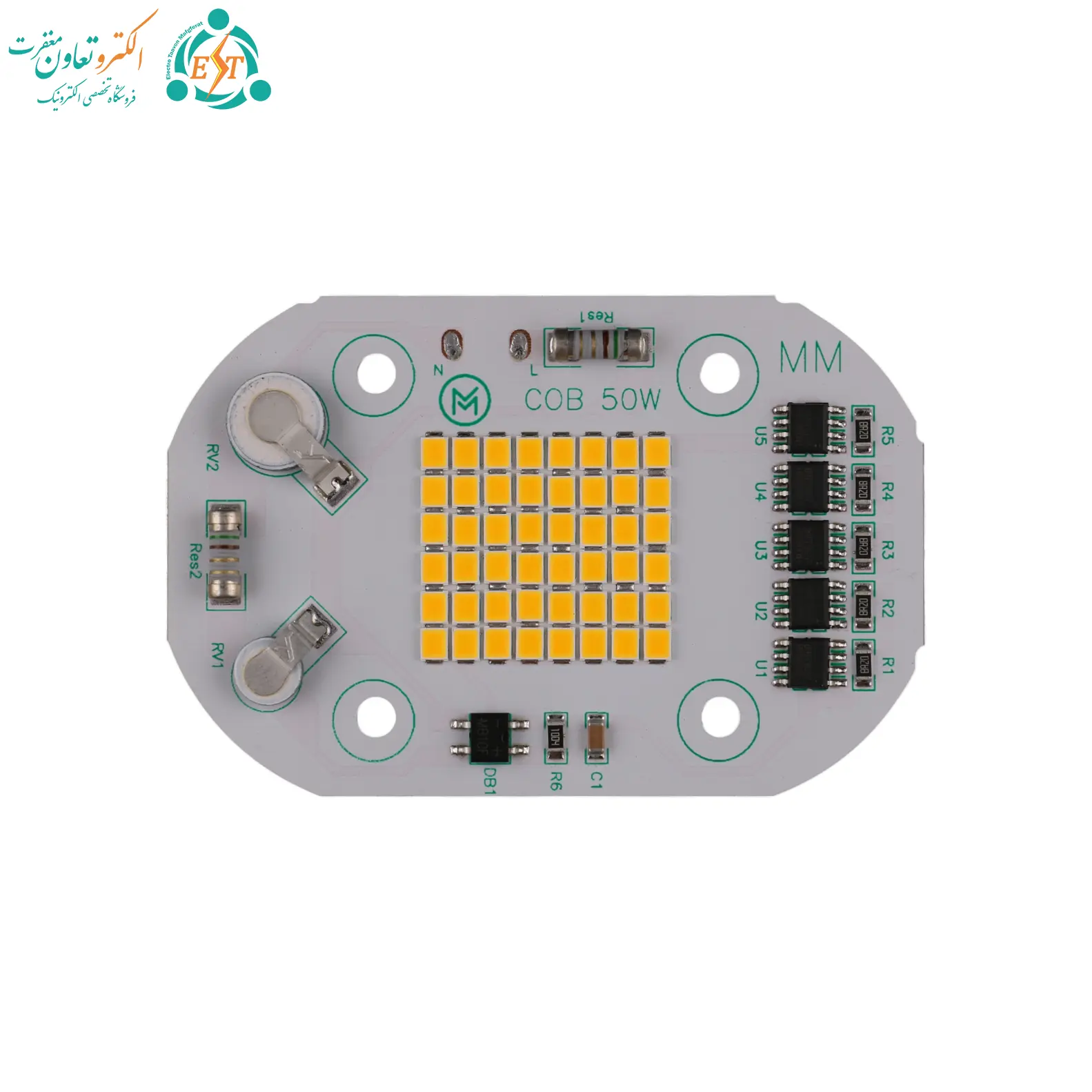

چیپ ۵۰ وات سئول آفتابی برد سبز یک ماژول SMD با توان ۵۰ وات و ولتاژ ورودی ۲۲۰ ولت است. نور آفتابی ۳۰۰۰ کلوین، وجود سنسور دما و برد با ضخامت ۱٫۳۶ میلی‌متر، از مشخصات این محصول هستند. این چیپ با ویژگی راندمان واقعی معرفی شده و برای ساخت یا تعمیر مجموعه‌های روشنایی سازگار با مشخصات آن قابل انتخاب است.

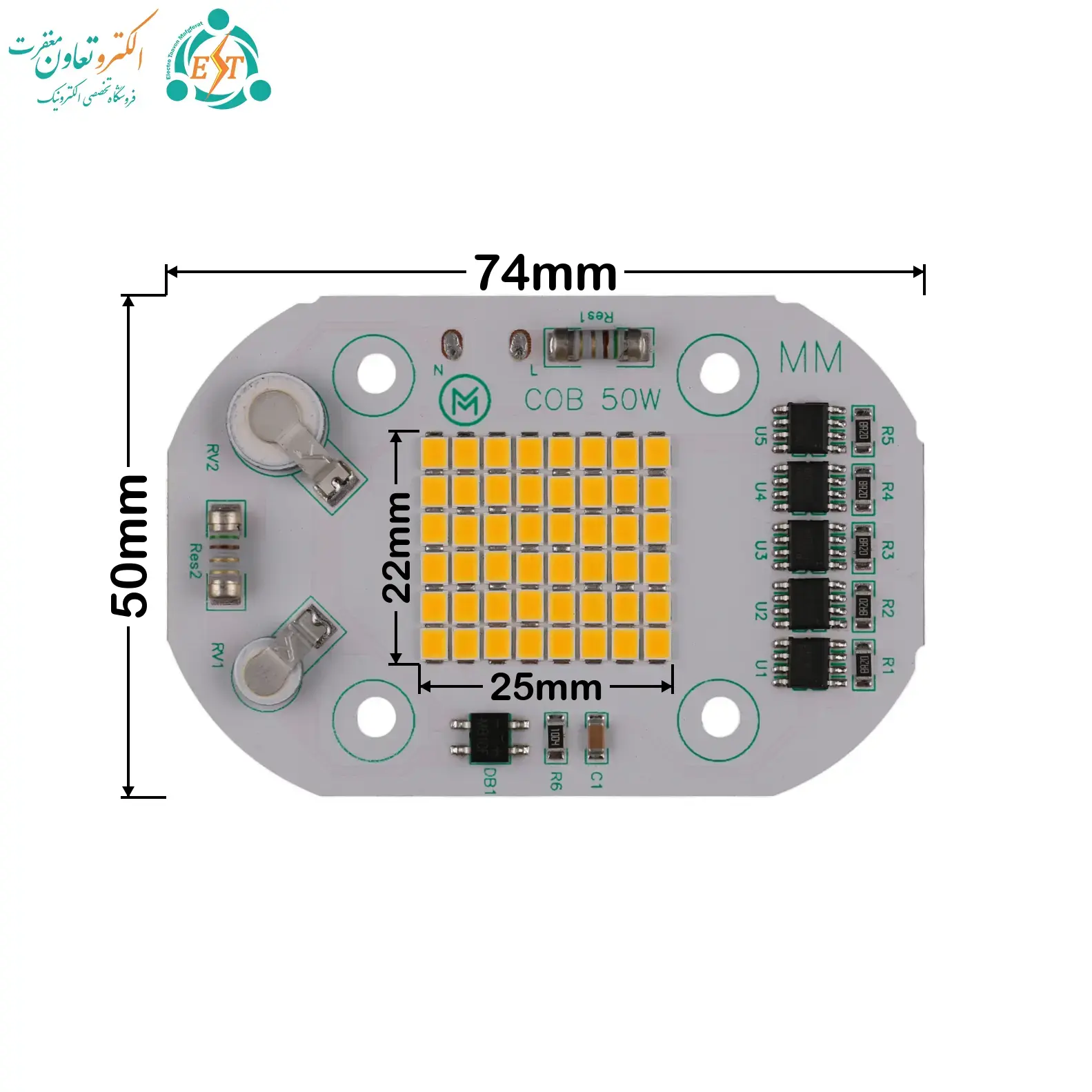

ابعاد کلی ماژول ۷۴ × ۵۰ میلی‌متر و اندازه بخش SMD برابر با ۲۵ × ۲۲ میلی‌متر است. هنگام انتخاب برای یک قاب موجود، هر دو اندازه را بررسی کنید؛ ابعاد بیرونی، فضای لازم برای قرارگیری برد را نشان می‌دهد و اندازه بخش SMD به تطبیق محل نورده با بخش نوری چراغ کمک می‌کند.

جدول مشخصات فنی

نور آفتابی ۳۰۰۰ کلوین برای روشنایی با ظاهر گرم

نور آفتابی ۳۰۰۰ کلوین برای انتخاب در فضاهایی کاربرد دارد که ظاهر گرم نور در آن‌ها مدنظر است. اگر رنگ نور چراغ‌های موجود آفتابی است، هنگام تعویض ماژول، دمای رنگ قطعه جدید را نیز بررسی کنید. هماهنگی دمای رنگ به یکدست‌ترشدن ظاهر روشنایی کمک می‌کند و مانع انتخاب صرفاً بر اساس توان یا اندازه برد می‌شود.

در چیپ ۵۰ وات سئول آفتابی برد سبز، عبارت «برد سبز» به رنگ PCB اشاره دارد؛ رنگ نور خروجی آفتابی است. این تفکیک هنگام مقایسه محصولات اهمیت دارد، زیرا رنگ ظاهری برد، معیار تعیین رنگ نور نیست. برای انتخاب این محصول، مشخصه آفتابی ۳۰۰۰ کلوین را با نیاز پروژه و سایر منابع نور محیط تطبیق دهید.

بررسی اندازه ماژول پیش از تعویض

برای جایگزینی چیپ در چراغ، ابتدا فضای داخل قاب و سطحی را که برد روی آن قرار می‌گیرد اندازه بگیرید. ماژول ۷۴ × ۵۰ میلی‌متری باید بدون فشار روی قطعات و اتصالات در جای خود بنشیند. سپس موقعیت بخش SMD با ابعاد ۲۵ × ۲۲ میلی‌متر را بررسی کنید تا با محل عبور و پخش نور در قاب هماهنگ باشد.

ضخامت PCB برابر با ۱٫۳۶ میلی‌متر است. در انتخاب محل نصب، این ضخامت را در کنار فضای موردنیاز قطعات روی برد در نظر بگیرید. سطح تکیه‌گاه و شیوه نگهداری ماژول باید امکان قرارگیری منظم برد و تماس حرارتی مناسب را فراهم کند. پیش از اتصال نهایی، مسیر سیم‌ها را هم مشخص کنید تا روی بخش نورده یا قطعات مدار قرار نگیرند.

سنسور دما در چیپ ۵۰ وات سئول آفتابی برد سبز

این محصول دارای سنسور دما است و این ویژگی در مشخصات آن درج شده است. هنگام نصب، روش اتصال خود ماژول را رعایت کنید و فضای لازم برای قطعات برد را حفظ کنید. سنسور دما در کنار طراحی حرارتی مجموعه قرار می‌گیرد؛ استفاده از هیت‌سینک مناسب و اجرای درست سطح تماس، همچنان از بخش‌های ضروری آماده‌سازی چراغ است.

اگر چیپ را برای تعمیر انتخاب می‌کنید، پیش از بستن قطعه جدید وضعیت قاب و مسیر دفع حرارت را بررسی کنید. سطح تماس نامناسب، بقایای ماده رابط قبلی یا نصب نادرست می‌تواند عملکرد مجموعه را تحت‌تأثیر قرار دهد. آماده‌سازی این بخش‌ها به اندازه تطبیق توان، ولتاژ و ابعاد قطعه اهمیت دارد.

نصب روی هیت‌سینک و استفاده از خمیر سیلیکون

برای نصب چیپ ۵۰ وات سئول آفتابی برد سبز، هیت‌سینک یا سطح دفع حرارت را متناسب با توان ۵۰ وات و شرایط کار چراغ انتخاب کنید. سطح تماس باید تمیز و آماده باشد. ماده رابط حرارتی را مطابق روش مصرف همان محصول اجرا کنید تا تماس بین ماژول و هیت‌سینک به‌درستی برقرار شود.

برای بررسی گزینه‌های موجود، از دسته‌بندی خمیر سیلیکون دیدن کنید. انتخاب ماده مناسب را همراه با روش نگهداری مکانیکی ماژول در نظر بگیرید؛ استفاده از خمیر سیلیکون به‌تنهایی وظیفه ثابت‌کردن برد را بر عهده ندارد. پس از قرارگیری قطعه، وضعیت تماس و استقرار آن را کنترل کنید.

سیم‌کشی را در حالت قطع برق و مطابق علامت‌ها و راهنمای اتصال ماژول انجام دهید. برای ورودی ۲۲۰ ولت، اجرای اتصال و عایق‌کاری را به فرد متخصص بسپارید. پیش از راه‌اندازی، اطمینان حاصل کنید سیم‌ها و اتصالات در محل مناسب قرار گرفته‌اند و بخش‌های برق‌دار با بدنه قابل لمس تماس ندارند.

پرسش‌های رایج درباره این محصول

رنگ نور آفتابی است یا سبز؟

نور خروجی آفتابی با دمای رنگ ۳۰۰۰ کلوین است. رنگ سبز مربوط به PCB یا همان برد ماژول است و به معنای نور سبز نیست.

ابعاد بخش نورده با اندازه کل برد فرق دارد؟

بله. ابعاد کلی ماژول ۷۴ × ۵۰ میلی‌متر و ابعاد بخش SMD برابر با ۲۵ × ۲۲ میلی‌متر است. برای انتخاب قاب، هر دو اندازه را بررسی کنید.

آیا وجود سنسور دما نیاز به هیت‌سینک را برطرف می‌کند؟

این محصول باید با دفع حرارت مناسب نصب شود. وجود سنسور دما جای انتخاب هیت‌سینک، آماده‌سازی سطح تماس و نصب صحیح ماژول را نمی‌گیرد.

انتخاب چیپ متناسب با تجهیزات روشنایی

چیپ ۵۰ وات سئول آفتابی برد سبز را بر اساس نور ۳۰۰۰ کلوین، ورودی ۲۲۰ ولت و ابعاد محل نصب انتخاب کنید. برای مقایسه با گزینه‌های دیگر، چیپ‌های پروژکتوری LED را بررسی کنید و توان، رنگ نور، اندازه برد و روش نصب هر محصول را با نیاز مجموعه خود بسنجید.
